Сварочные экструдеры GMAK-600

Сварочные экструдеры GMAK-600

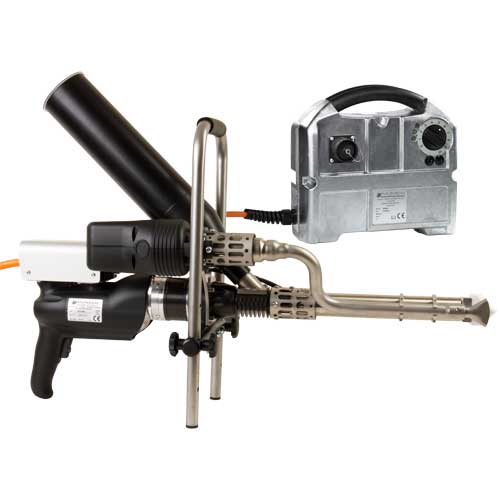

Профессиональные ручные сварочные экструдеры GMAK-600 для гранул
Производство MUNSCH / МЮНШ (Германия)


Обладая всеми общими достоинствами экструдеров MUNSCH, экструдеры GMAK-600 имеют следующие особенности:

  • Подача присадочного материала в виде гранул. Аналог с подачей сварочного прутка – Серия 65.
  • Присадочный материал – ПП, ПЭ, ПВДФ; для сварки ПВХ – выбирайте U5R или MINI-Xtruder.
  • Высокая производительность. Аналог со средней производительностью – GMAK-350.
  • GMAK-600 комплектуется боковой рукояткой и сварочным башмаком, предназначенными для сварки емкостей и конструкций из листового ПВДФ, ПП, ПЭ и пр. термопластов первой группы, и обозначается GMAK-600-B. Модификация GMAK-600-D для сварки геомембран в положении стоя не производится.
  • В серийном производстве GMAK-600 комплектуется встроенным термофеном (литера А в названии). Под заказ поставляется экструдер GMEK-600 с подачей воздуха (газа) от внешнего компрессора или баллона.
  • Раздельные нагреватели экструзионной камеры и горячего воздуха, благодаря чему отлично настраивается даже на ветру и при холодной погоде; интеллектуальный контроллер с преднастроенными материалами и возможностью программирования других материалов.

Особенности асинхронного двигателя:

В отличие от GMAK-620, GMAK-600 оборудован асинхронным (а не коллекторным) двигателем привода шнека, который не имеет графитовых щеток или других трущихся частей.

Ресурс асинхронного двигателя в разы больше, чем у коллекторного (с графитовыми щетками). Кроме того, асинхронный двигатель рассчитан на постоянный (а не повторно-кратковременный) режим работы.

Однако обороты асинхронного двигателя регулируются частотным регулятором Powerbox, который представляет собой тяжелый «чемоданчик» с электронной начинкой. Powerbox заметно увеличивает стоимость сварочного экструдера и делает его неудобным для полевых условий эксплуатации.

РЕКОМЕНДАЦИЯ: Если не предполагается интенсивный режим работы с длительными (более 15 мин) интервалами непрерывной сварки, выбирайте более дешевые экструдеры GMAK-620.


Комплект поставки экструдеров GMAK-600:

Сварочный экструдер с подставкой; съемный экран горячего воздуха для предварительного нагрева башмака; сварочный башмак K-типа, частотный регулятор Powerbox (питание 220 В), картонная коробка.



Технические характеристики и цена:

Модель экструдера GMAK-600-B

Артикул

K05923

Присадочный материал

ПП, ПЭ, ПВДФ

Форма присадочного материала

Гранулы

MAX производительность при рабочей нагрузке

6,2 кг/ч

Рекомендуемая толщина свариваемых листов

12-40 мм
геомембраны от 1 мм

Нагрев камеры плавления

800 Вт

Питание блока управления Powerbox

220 В, 50 Гц

Длина экструдера

780 мм

Подача воздуха

Встроенный термофен

Мощность нагревателя воздуха

2 300 Вт с нагнетателем

Мощность привода шнека

1 800 Вт

Установленная мощность экструдера*

4 900 Вт

Масса экструдера со шнуром питания

11,4 кг

Цена (включая НДС)

Цена 730 221,27 руб включая НДС

* Если используется генератор, его мощность должна быть, как минимум, в 2 раза выше установленной мощности экструдера.



Сварочные башмаки:

Сварочные башмаки изготовлены в России и отличаются привлекательной ценой. Вам больше не придется из экономии работать «обмылками».

Форма и размеры соответствуют ГОСТ Р 56155 и DVS 2207-4. Башмак выполнен из Фторопласта-4 (ПТФЭ), держатель – из алюминиевого сплава.


V-тип – сварка двух листов встык V-образным или X-образным швом

  Сварное соединение V-типа Сварочный башмак V-type с держателем Серия 3  Сварочный башмак V-type без держателя Серия 3
Форма швов Башмак с держателем Башмак без держателя

Характеристики и цены:

Размер
a, мм
Заготовка,
ШхВхД, мм
Сечение
шва, мм2
Допустимый расход
материала, кг/ч
Артикул / Цена
С держателем Без держателя
12 40x40x45 124 1,2-2,4 T08WS3V12M
Цена: 4 600,00 руб.
T08WS3V12O
Цена: 3 500,00 руб.
15 40x40x50 176 1,4-2,8 T08WS3V15M
Цена: 4 680,00 руб.
T08WS3V15O
Цена: 3 580,00 руб.
20 50x40x60 312 1,9-3,9 T08WS3V20M
Цена: 5 420,00 руб.
T08WS3V20O
Цена: 3 960,00 руб.
25 50x50x60 414 2,1-4,2 T08WS3V25M
Цена: 5 720,00 руб.
T08WS3V25O
Цена: 4 260,00 руб.
30 60x50x70 598 2,6-5,2 T08WS3V30M
Цена: 6 480,00 руб.
T08WS3V30O
Цена: 4 820,00 руб.
40 70x60x80 1064 3,6-7,1 T08WS3V40M
Цена: 7 700,00 руб.
T08WS3V40O
Цена: 6 040,00 руб.

K-тип – сварка внутренних угловых швов

  Сварное соединение K-типа Сварочный башмак K-type с держателем Серия 3  Сварочный башмак K-type без держателя Серия 3
Форма швов Башмак с держателем Башмак без держателя

Характеристики и цены:

Размер
a, мм
Заготовка,
ШхВхД, мм
Сечение
шва, мм2
Допустимый расход
материала, кг/ч
Артикул / Цена
С держателем Без держателя
12 40x40x45 144 1,4-2,8 T08WS3K12M
Цена: 4 600,00 руб.
T08WS3K12O
Цена: 3 500,00 руб.
15 40x40x50 225 1,8-3,6 T08WS3K15M
Цена: 4 680,00 руб.
T08WS3K15O
Цена: 3 580,00 руб.
20 50x40x60 400 2,4-4,9 T08WS3K20M
Цена: 5 420,00 руб.
T08WS3K20O
Цена: 3 960,00 руб.
25 60x50x60 625 3,2-6,3 T08WS3K25M
Цена: 6 000,00 руб.
T08WS3K25O
Цена: 4 540,00 руб.
30 70x50x70 900 3,9-7,8 T08WS3K30M
Цена: 6 820,00 руб.
T08WS3K30O
Цена: 5 160,00 руб.
40 90x60x80 1600 5,4-10,7 T08WS3K40M
Цена: 8 620,00 руб.
T08WS3K40O
Цена: 6 960,00 руб.

E-тип – сварка наружных угловых швов

  Сварное соединение E-типа Сварочный башмак E-type с держателем Серия 3  Сварочный башмак E-type без держателя Серия 3
Форма швов Башмак с держателем Башмак без держателя

Характеристики и цены:

Размер
a, мм
Заготовка,
ШхВхД, мм
Сечение
шва, мм2
Допустимый расход
материала, кг/ч
Артикул / Цена
С держателем Без держателя
12 40x30x45 113 1,1-2,2 T08WS3E12M
Цена: 4 4400,00 руб.
T08WS3E12O
Цена: 3 340,00 руб.
15 40x30x50 177 1,4-2,8 T08WS3E15M
Цена: 4 680,00 руб.
T08WS3E15O
Цена: 3 580,00 руб.
20 50x40x60 314 1,9-3,9 T08WS3E20M
Цена: 5 420,00 руб.
T08WS3E20O
Цена: 3 960,00 руб.
25 55x40x60 491 2,5-5,0 T08WS3E25M
Цена: 5 540,00 руб.
T08WS3E25O
Цена: 4 080,00 руб.
30 60x50x70 707 3,1-6,1 T08WS3E30M
Цена: 6 480,00 руб.
T08WS3E30O
Цена: 4 820,00 руб.
40 70x60x80 1257 4,2-8,4 T08WS3E10M
Цена: 7 700,00 руб.
T08WS3E10O
Цена: 6 040,00 руб.

F-тип – сварка тонких листов (геомембран) внахлест

  Сварное соединение F-типа
Сварочный башмак F-type с держателем Серия 3

Сварочный башмак F-type без держателя Серия 3

Форма швов Башмак с держателем Башмак без держателя

Характеристики и цены:

Размер
a, мм
Заготовка,
ШхВхД, мм
Сечение
шва, мм2
Допустимый расход
материала, кг/ч
Артикул / Цена
С держателем Без держателя
1 40x30x40 46,3 1,5-3,3 T08WS3F01M
Цена: 4 380,00 руб.
T08WS3F01O
Цена: 3 280,00 руб.
2 40x30x40 50,9 1,6-3,6 T08WS3F02M
Цена: 4 380,00 руб.
T08WS3F02O
Цена: 3 280,00 руб.

Фторопластовые заготовки сварочных башмаков

  Заготовка сварочного башмака вид сверху Серия 3

  Заготовка сварочного башмака вид снизу Серия 3
Заготовка сварочного башмака вид сзади Серия 3

Спереди-сверху Спереди-снизу Сзади-сверху

Характеристики и цены:

Размеры,
ШхВхД, мм
Артикул Цена
40x30x40 T08BS340340 2 980,00 руб.
40x30x45 T08BS340345 3 040,00 руб.
40x30x50 T08BS340350 3 080,00 руб.
40x40x45 T08BS340445 3 200,00 руб.
40x40x50 T08BS340450 3 280,00 руб.
50x40x60 T08BS350460 3 640,00 руб.
55x40x60 T08BS355460 3 760,00 руб.
50x50x60 T08BS350560 3 920,00 руб.
60x50x60 T08BS360560 4 200,00 руб.
60x50x70 T08BS360570 4 480,00 руб.
70x50x70 T08BS370570 4 800,00 руб.
70x60x80 T08BS370680 5 640,00 руб.
90x60x80 T08BS390680 6 520,00 руб.

Алюминиевые держатели для вышеуказанных башмаков

  Держатель сварочного башмака Серия 3

  Установка сварочного башмака Серия 3
Установленный сварочный башмак Серия 3

Держатель Установка держателя Установленный держатель

Характеристики и цены:

Размеры,
ШхВхД, мм
Артикул Цена
40х15х40 T08SH34 1 100,00 руб.
50х15х60 T08SH36 1 460,00 руб.
60х15х70 T08SH37 1 660,00 руб.


Чтобы купить сварочные экструдеры GMAK-600, позвоните (495) 150-0822

Продажа ручных сварочных экструдеров MUNSCH: info@adr-t.ru

Ремонт ручных сварочных экструдеров MUNSCH: service@adr-t.ru

произв-сть под нагрузкой

В отличие от коллекторного электродвигателя, у асинхронного двигателя обороты и, соответственно, производительность экструдера не зависят от нагрузки, а зависят только от частоты питающего переменного напряжения.

Если экструдер установлен на подставку, включен и без нагрузки прогоняет присадочный материал через экструзионную камеру, его производительность – точно такая же, как и при максимальной рабочей нагрузке.

Независимость оборотов от нагрузки таит опасность для асинхронных двигателей – оператор не слышит по звуку работы, что двигатель перегружается. Для экструдеров MUNSCH это не страшно, все двигатели имеют электронную защиту от перегрузки.

Толщина листов

Рекомендации по толщине свариваемых листов даны на основании норм DVS 2207-4 Германской Ассоциации Сварщиков, исходя из производительности экструдера.

Этой производительности должно хватить на то, чтобы экструдер заполнял расплавом всё сечение шва и при этом двигался вперед с оптимальной скоростью, при которой глубина прогрева листов горячим воздухом составит около 0,5 мм. Уменьшение толщины листов (сечения шва) увеличивает скорость экструдера и снижает глубину предварительного прогрева, что может снизить прочность шва. Увеличение толщины листов снижает скорость и увеличивает глубину прогрева, что может деформировать околошовные зоны.

Другое ограничение по максимальной толщине свариваемых листов – в следующем. Чем толще листы, тем шире шов, тем шире и длиннее сварочный башмак, и тем больше необходимое усилие прижима экструдера к листам. Чтобы сварить листы толще 40 мм, нужен ОЧЕНЬ сильный и тяжелый сварщик с ОЧЕНЬ тяжелым экструдером.

Ориентировочное соответствие производительности экструдера и рекомендованной толщины свариваемых листов см. в таблице:

Произв-сть, кг/ч

Толщина, мм

2,0 15
3,6 30
6,0 40

Не верьте производителям, которые экструдер с производительностью до 6,0 кг/ч рекомендуют для сварки листов толщиной 55 мм! Сварить, конечно, можно. Но либо с нарушением технологии, либо не за один проход

Общие достоинства сварочных экструдеров MUNSCH:

  • Асинхронный электродвигатель нагнетателя воздуха, долговечный и необслуживаемый;
  • Фланцевое крепление экструзионной камеры к приводу, которое при производстве или ремонте экструдера позволяет исключить любые перекосы и увеличить срок службы подшипников;
  • Маслонаполненный редуктор привода шнека – долговечный и бесшумный;
  • Блокировки «холодного пуска», не позволяющие включить привод, пока экструдер не выйдет на рабочий температурный режим;
  • Аналоговые контроллеры температуры (на моделях с совмещенным терморегулятором для воздуха и материала) не включают-выключают нагреватели, а обеспечивают PID-регулирование, т.е. подбирают оптимальное напряжение питания нагревателей;
  • Интеллектуальный контроллер (на моделях с раздельным терморегулятором для воздуха и материала) не только обеспечивает PID-регулирование, но и предлагает максимально удобную для оператора логику работы;
  • Шнековая (а не плунжерная) конструкция экструзионной камеры на всех моделях; такая конструкция нетребовательна к погрешностям диаметра и формы сварочного прутка и обеспечивает однородную массу расплава;
  • Система подачи прутка имеет только одно отверстие, допускает значительные отклонения от номинального диаметра прутка, не позволяет одновременную подачу двух прутков (защита от дурака), исключает закручивание прутка;
  • Электронная защита двигателя по превышению нагрузки.
