АДРТехнология
      оборудование для сварки пластмасс
и монтажа коммуникаций
Телефон +7-495-925-6150 Звоните: +7-495-150-0822
Адрес АДР-Технология Москва, ЮАО, м.Каширская,
ул. Котляковская, 7/8
Оборудование лучших производителей
для каждой технологии
Продукция

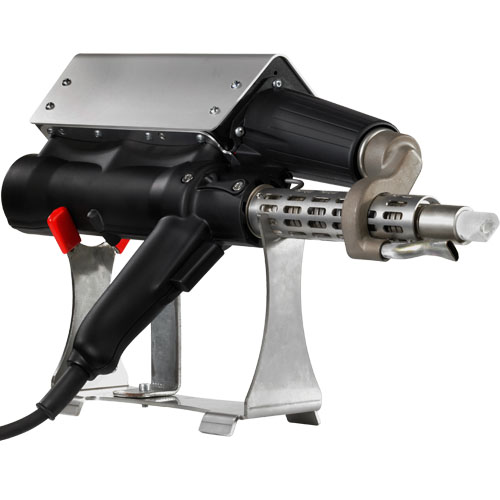

Мини-экструдер MINI-Xtruder для сварки одной рукой

Миниатюрный сварочный экструдер MUNSCH MINI-Xtruder для сварки одной рукой


Профессиональный ручной сварочный мини-экструдер MINI-Xtruder
Производство MUNSCH / МЮНШ (Германия)


Компактный и легкий сварочный миниэкструдер для сварки емкостей и конструкций из ПП, ПЭ, ПВДФ, ПВХ, Х-ПВХ, ПА, Фторопласта-50 (PFA), АБС и множества других термопластов первой группы. Сварка оболочек предизолированных труб или фасонных деталей безнапорных трубопроводов. Монтаж безнапорных трубопроводов.

Обладая всеми общими достоинствами экструдеров MUNSCH, MINI-Xtruder имеет следующие особенности:

  • Удобный экструдер для сварки одной рукой благодаря малому весу и компактному уравновешенному дизайну;
  • Самая малая производительность, сварка листов малых толщин;
  • Избыточная мощность нагревателей и электродвигателя привода обеспечивают точность поддержания температуры и позволяют экструдировать жесткие материалы (ПВХ, Ф-50);
  • Раздельные нагреватели экструзионной камеры и горячего воздуха, благодаря чему экструдер отлично настраивается на рабочий режим даже на ветру и при холодной погоде; интеллектуальный контроллер с преднастроенными материалами и возможностью программирования других материалов;
  • Присадочный материал – ПП, ПЭ, ПВДФ, ПВХ, Х-ПВХ, ПА, Фторопласт-50 (PFA), АБС и пр.;
  • Присадочный материал – в форме прутка Ø3мм или Ø4мм; пруток (в отличие от гранул, как у GMAK-420 или GMAK-620) позволяет выполнять сварку при любом положении экструдера;
  • Расположение сопла предварительного нагрева рассчитано на самое удобное для работы одной рукой направление движения экструдера.
Версия экструдера под пруток Ø4мм не универсальна в смысле разнообразия присадочных материалов. По умолчанию такой экструдер рассчитан на ПП, ПЭ и ПВДФ. Другие материалы требуют другой формы шнека.

Ограничения коллекторного двигателя:

Мини-экструдер MINI-Xtruder борудован коллекторным (а не асинхронным) двигателем привода шнека, который имеет графитовые щетки, трущиеся о контакты коллектора. В общем случае коллекторный двигатель имеет ограниченный ресурс - в разы меньше, чем асинхронный.

Однако у мини-экструдера ресурс графитовых щеток 600 часов работы, ресурс коллектора – 2-3 комплекта щеток. Понятно, что сюда включается только время сварки, а не время, когда включенный экструдер стоит на подставке. Это сравнимо с ресурсом даже некоторых асинхронных электродвигателей.

ВНИМАНИЕ! Не заменяйте оригинальные графитовые щетки на более дешевые и твердые щетки непонятного происхождения. Этим вы сильно уменьшите ресурс коллектора и гораздо раньше заплатите за замену ротора.

Режим работы миниэкструдера MINI-Xtruder – повторно-кратковременный. После 20 минут непрерывной сварки экструдеру необходимо «отдохнуть» в режиме ожидания 5-10 мин.

Несмотря на «игрушечные» габариты и массу, мини-экструдер MINI-Xtruder разработан и изготавливается с расчетом на интенсивную профессиональную эксплуатацию в течение многих лет.


Комплект поставки:

Сварочный экструдер, подставка для экструдера с экраном горячего воздуха; универсальный сварочный башмак с держателем, 3 сопла предварительного нагрева, стальной чемодан.


Характеристики и цены серийных моделей MINI-Xtruder:

Модель экструдера MINI-Xtruder-3 MINI-Xtruder-4

Артикул

K03969C K03969CS4

Присадочный материал

ПП, ПЭ, ПВДФ, ПВХ,
Х-ПВХ, ПА, АБС и пр.
ПП, ПЭ, ПВДФ

Форма присадочного материала

Пруток Ø 3 Пруток Ø 4

MAX производительность без нагрузки

0,8 кг/ч

MAX производительность при рабочей нагрузке

0,6 кг/ч

Рекомендуемая толщина свариваемых листов

1-10 мм

Питание

220 В, 50 Гц

Нагрев камеры плавления

875 Вт

Подача воздуха

Встроенный термофен

Мощность нагревателя воздуха

2 100 Вт с нагнетателем

Мощность привода шнека

700 Вт

Установленная мощность экструдера*

3 675 Вт

Длина экструдера со сварочным башмаком

450 мм

Масса экструдера со шнуром питания

3,4 кг

Цена (включая НДС)

Цена 361 491,00 руб включая НДС
Цена 361 215,00 руб включая НДС

* Если используется генератор, его мощность должна быть, как минимум, в 2 раза выше установленной мощности экструдера.


Дополнительные модификации MINI-Xtruder

Под заказ поставляются следующие модификации MINI-Xtruder:

MINI-Xtruder-OV - модель без предварительного нагрева свариваемых поверхностей
Арт. K05591COV
Цена 336 030,00 руб включая НДС


MINI-Xtruder-EL - модель с подачей воздуха (или газа, например, азота) от внешнего источника
Арт. K04354C
Цена 377 499,00 руб включая НДС


MINI-Xtruder-PFA - модель, рассчитанная на сварку высокотемпературных пластмасс, в частности, Ф-50 (PFA).
Арт. K05934C
Цена 428 421,00 руб включая НДС




Сварочные башмаки:

Сварочные башмаки изготовлены в России и отличаются привлекательной ценой. Вам больше не придется из экономии работать «обмылками».

Для сварочных экструдеров серии MINI предлагаем только заготовки башмаков. Заготовка сварочного башмака выполнена из Фторопласта-4 (ПТФЭ), держатель – из алюминиевого сплава.


  Сварочный башмак с держателем Серия 1
Сварочный башмак без держателя Серия 1

Держатель сварочного башмака Серия 1

Заготовка с держателем Заготовка без держателя Держатель
Арт. T08BS132420M Арт. T08BS132420O Арт. T08SH1
Цена 4 260,00 руб. Цена 3 240,00 руб. Цена 1 020,00 руб.


Чтобы купить сварочный экструдер MINI-Xtruder, позвоните (495) 150-0822

Продажа ручных сварочных экструдеров MUNSCH: info@adr-t.ru

Ремонт ручных сварочных экструдеров MUNSCH: service@adr-t.ru

произв-сть под нагрузкой

Обороты коллекторного (т.е. с графитовыми щетками) электродвигателя и, соответственно, производительность экструдера зависят от нагрузки.
Если экструдер установлен на подставку, включен и без нагрузки прогоняет присадочный материал через экструзионную камеру, его производительность максимальна.

В рабочем режиме, когда сварочный башмак уперт в зону сварки, мощность электродвигателя используется также для заполнения шва вязким присадочным материалом. А главное – для продвижения экструдера в направлении сварки, преодолевая трение между сварочным башмаком и свариваемыми листами. Под такой нагрузкой обороты двигателя и производительность экструдера снижаются.

К сожалению, в таблице технических характеристик производители чаще всего указывают «холостую» производительность экструдера.

Толщина листов

Рекомендации по толщине свариваемых листов даны на основании рекомендаций DVS 2207-4 Германской Ассоциации Сварщиков, исходя из производительности экструдера.

Этой производительности должно хватить на то, чтобы экструдер заполнял всё сечение шва и при этом двигался вперед с оптимальной скоростью, при которой глубина прогрева листов горячим воздухом составит около 0,5 мм.

Соответствие производительности экструдера и рекомендованной толщины свариваемых листов см. в таблице:

Произв-сть, кг/ч

Толщина, мм

2,0 15
3,6 30
6,0 40

Другое ограничение по толщине свариваемых листов – в следующем. Чем толще листы, тем шире шов, тем шире и длиннее сварочный башмак, и тем больше необходимое усилие прижима экструдера к листам. Чтобы сварить листы толще 40 мм, нужен ОЧЕНЬ сильный и тяжелый сварщик с ОЧЕНЬ тяжелым экструдером.

Не верьте производителям, которые экструдер с производительностью до 6,0 кг/ч рекомендуют для сварки листов толщиной 55 мм! Сварить, конечно, можно. Но либо с нарушением технологии, либо не за один проход

Общие достоинства сварочных экструдеров MUNSCH:

  • Асинхронный электродвигатель нагнетателя воздуха, долговечный и необслуживаемый;
  • Фланцевое крепление экструзионной камеры к приводу, которое при производстве или ремонте экструдера позволяет исключить любые перекосы и увеличить срок службы подшипников;
  • Маслонаполненный редуктор привода шнека – долговечный и бесшумный;
  • Блокировки «холодного пуска», не позволяющие включить привод, пока экструдер не выйдет на рабочий температурный режим;
  • Аналоговые контроллеры температуры (на моделях с совмещенным терморегулятором для воздуха и материала) не включают-выключают нагреватели, а обеспечивают PID-регулирование, т.е. подбирают оптимальное напряжение питания нагревателей;
  • Интеллектуальный контроллер (на моделях с раздельным терморегулятором для воздуха и материала) не только обеспечивает PID-регулирование, но и предлагает максимально удобную для оператора логику работы;
  • Шнековая (а не плунжерная) конструкция экструзионной камеры на всех моделях; такая конструкция нетребовательна к погрешностям диаметра и формы сварочного прутка и обеспечивает однородную массу расплава;
  • Система подачи прутка имеет только одно отверстие, допускает значительные отклонения от номинального диаметра прутка, не позволяет одновременную подачу двух прутков (защита от дурака), исключает закручивание прутка;
  • Электронная защита двигателя по превышению нагрузки.
