Продукция

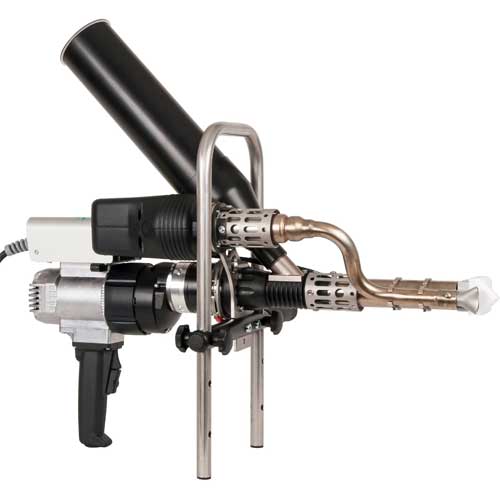

Ручные сварочные экструдеры GMAK-420

Ручные сварочные экструдеры для гранул


Профессиональные ручные сварочные экструдеры GMAK-420 для гранул
Производство MUNSCH / МЮНШ (Германия)

Применение:
Сварка емкостей и конструкций из листового ПВДФ, ПП, ПЭ и пр. термопластов первой группы. Сварка оболочек предизолированных труб или фасонных деталей безнапорных трубопроводов. Монтаж безнапорных трубопроводов. Сварка геомембран.

Варианты исполнения:

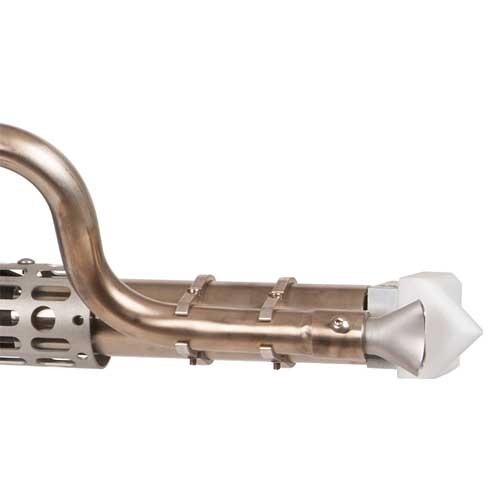

B: Литера "B" в конце названия модели (в отличие от литеры "D") обозначает, что экструдер предназначен для сварки емкостей, конструкций из листов, оболочек предизолированных труб и пр.
Сопло горячего воздуха справа от сварочного башмака, таким образом экструдер в процессе сварки продвигается вправо.
Экструдер по умолчанию комплектуется сварочным башмаком K-типа.

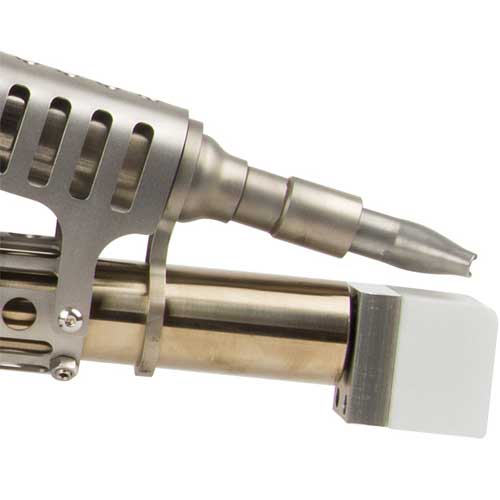

D: Литера "D" в конце названия модели (в отличие от литеры "B") обозначает, что экструдер предназначен для сварки геомембран в положении стоя.
Сопло горячего воздуха расположено сверху над сварочным башмаком, таким образом наклоненный вниз экструдер в процессе сварки продвигается вперед.
Экструдер по умолчанию комплектуется сварочным башмаком F-типа.

Обладая всеми общими достоинствами экструдеров MUNSCH, экструдеры GMAK-420 имеют следующие особенности:

  • Подача присадочного материала в виде гранул. Аналог с подачей сварочного прутка – Серия 36.
  • Присадочный материал – ПП, ПЭ, ПВДФ; для сварки ПВХ – выбирайте U5R или MINI-Xtruder.
  • Средняя производительность. Аналог с высокой производительностью – GMAK-620.
  • В серийном производстве GMAK-420 комплектуется встроенным термофеном (литера А в названии). Под заказ поставляется экструдер GMEK-420 с подачей воздуха (газа) от внешнего компрессора или баллона.
  • Раздельные нагреватели экструзионной камеры и горячего воздуха, благодаря чему отлично настраивается даже на ветру и при холодной погоде; интеллектуальный контроллер с преднастроенными материалами и возможностью программирования других материалов.

Ограничения коллекторного двигателя:

В отличие от GMEK/GMAK-350, экструдеры GMAK-420 оборудованы коллекторным (а не асинхронным) двигателем привода шнека, который имеет графитовые щетки, трущиеся о контакты коллектора и требующие периодической замены.

Режим работы коллекторного двигателя – повторно-кратковременный согласно ГОСТ Р 52776 (МЭК 60034-1), что отлично подходит для эксплуатации экструдера в режиме ручной сварки. А для длительного режима работы в составе промышленных линий следует выбирать экструдеры с асинхронным двигателем привода.


Комплект поставки экструдеров GMAK-420:

Сварочный экструдер с подставкой; съемный экран горячего воздуха для предварительного нагрева башмака; сварочный башмак K-типа (для GMAK-420-D) или F-типа (для GMAK-420-D), 3 сопла предварительного нагрева (18, 23 и 35 мм шириной), картонная коробка.


Технические характеристики и цена:

Модель экструдера GMAK-420-B GMAK-420-D

Артикул

K06724 K05920

Присадочный материал

ПП, ПЭ, ПВДФ

Форма присадочного материала

Гранулы

MAX производительность без нагрузки

4,2 кг/ч

MAX производительность при рабочей нагрузке

3,6 кг/ч

Рекомендуемая толщина свариваемых листов

8-30 мм или геомембраны от 1 мм

Нагрев камеры плавления

650 Вт

Питание

220 В, 50 Гц

Длина экструдера

830 мм

Подача воздуха

Встроенный термофен

Мощность нагревателя воздуха

2 300 Вт с нагнетателем

Мощность привода шнека

1 800 Вт

Установленная мощность экструдера*

4 750 Вт

Масса экструдера со шнуром питания

12,8 кг

Цена (включая НДС)

Цена 558 369,72 руб включая НДС
Цена 558 369,72 руб включая НДС

* Если используется генератор, его мощность должна быть, как минимум, в 2 раза выше установленной мощности экструдера.



Сварочные башмаки:

Сварочные башмаки изготовлены в России и отличаются привлекательной ценой. Вам больше не придется из экономии работать «обмылками».

Форма и размеры соответствуют ГОСТ Р 56155 и DVS 2207-4. Башмак выполнен из Фторопласта-4 (ПТФЭ), держатель – из алюминиевого сплава.


V-тип – сварка двух листов встык V-образным или X-образным швом

  Сварное соединение V-типа Сварочный башмак V-type с держателем Серия 3  Сварочный башмак V-type без держателя Серия 3
Форма швов Башмак с держателем Башмак без держателя

Характеристики и цены:

Размер
a, мм
Заготовка,
ШхВхД, мм
Сечение
шва, мм2
Допустимый расход
материала, кг/ч
Артикул / Цена
С держателем Без держателя
8 40x30x40 65,8 0,88-1,8 T08WS3V08M
Цена: 4 380,00 руб.
T08WS3V08O
Цена: 3 280,00 руб.
10 40x30x45 87,3 0,97-2,0 T08WS3V10M
Цена: 4 440,00 руб.
T08WS3V10O
Цена: 3 340,00 руб.
12 40x40x45 124 1,2-2,4 T08WS3V12M
Цена: 4 600,00 руб.
T08WS3V12O
Цена: 3 500,00 руб.
15 40x40x50 176 1,4-2,8 T08WS3V15M
Цена: 4 680,00 руб.
T08WS3V15O
Цена: 3 580,00 руб.
20 50x40x60 312 1,9-3,9 T08WS3V20M
Цена: 5 420,00 руб.
T08WS3V20O
Цена: 3 960,00 руб.
25 50x50x60 414 2,1-4,2 T08WS3V25M
Цена: 5 720,00 руб.
T08WS3V25O
Цена: 4 260,00 руб.
30 60x50x70 598 2,6-5,2 T08WS3V30M
Цена: 6 480,00 руб.
T08WS3V30O
Цена: 4 820,00 руб.

K-тип – сварка внутренних угловых швов

  Сварное соединение K-типа Сварочный башмак K-type с держателем Серия 3  Сварочный башмак K-type без держателя Серия 3
Форма швов Башмак с держателем Башмак без держателя

Характеристики и цены:

Размер
a, мм
Заготовка,
ШхВхД, мм
Сечение
шва, мм2
Допустимый расход
материала, кг/ч
Артикул / Цена
С держателем Без держателя
8 40x40x40 64,0 0,86-1,8 T08WS3K08M
Цена: 4 520,00 руб.
T08WS3K08O
Цена: 3 420,00 руб.
10 40x40x45 100 1,1-2,3 T08WS3K10M
Цена: 4 600,00 руб.
T08WS3K10O
Цена: 3 500,00 руб.
12 40x40x45 144 1,4-2,8 T08WS3K12M
Цена: 4 600,00 руб.
T08WS3K12O
Цена: 3 500,00 руб.
15 40x40x50 225 1,8-3,6 T08WS3K15M
Цена: 4 680,00 руб.
T08WS3K15O
Цена: 3 580,00 руб.
20 50x40x60 400 2,4-4,9 T08WS3K20M
Цена: 5 420,00 руб.
T08WS3K20O
Цена: 3 960,00 руб.
25 60x50x60 625 3,2-6,3 T08WS3K25M
Цена: 6 000,00 руб.
T08WS3K25O
Цена: 4 540,00 руб.
30 70x50x70 900 3,9-7,8 T08WS3K30M
Цена: 6 820,00 руб.
T08WS3K30O
Цена: 5 160,00 руб.

E-тип – сварка наружных угловых швов

  Сварное соединение E-типа Сварочный башмак E-type с держателем Серия 3  Сварочный башмак E-type без держателя Серия 3
Форма швов Башмак с держателем Башмак без держателя

Характеристики и цены:

Размер
a, мм
Заготовка,
ШхВхД, мм
Сечение
шва, мм2
Допустимый расход
материала, кг/ч
Артикул / Цена
С держателем Без держателя
8 40x30x40 50,3 0,68-1,4 T08WS3E08M
Цена: 4 380,00 руб.
T08WS3E08O
Цена: 3 280,00 руб.
10 40x30x45 78,5 0,87-1,8 T08WS3E10M
Цена: 4 440,00 руб.
T08WS3E10O
Цена: 3 340,00 руб.
12 40x30x45 113 1,1-2,2 T08WS3E12M
Цена: 4 4400,00 руб.
T08WS3E12O
Цена: 3 340,00 руб.
15 40x30x50 177 1,4-2,8 T08WS3E15M
Цена: 4 680,00 руб.
T08WS3E15O
Цена: 3 580,00 руб.
20 50x40x60 314 1,9-3,9 T08WS3E20M
Цена: 5 420,00 руб.
T08WS3E20O
Цена: 3 960,00 руб.
25 55x40x60 491 2,5-5,0 T08WS3E25M
Цена: 5 540,00 руб.
T08WS3E25O
Цена: 4 080,00 руб.
30 60x50x70 707 3,1-6,1 T08WS3E30M
Цена: 6 480,00 руб.
T08WS3E30O
Цена: 4 820,00 руб.

F-тип – сварка тонких листов (геомембран) внахлест

  Сварное соединение F-типа
Сварочный башмак F-type с держателем Серия 3

Сварочный башмак F-type без держателя Серия 3

Форма швов Башмак с держателем Башмак без держателя

Характеристики и цены:

Размер
a, мм
Заготовка,
ШхВхД, мм
Сечение
шва, мм2
Допустимый расход
материала, кг/ч
Артикул / Цена
С держателем Без держателя
1 40x30x40 46,3 1,5-3,3 T08WS3F01M
Цена: 4 380,00 руб.
T08WS3F01O
Цена: 3 280,00 руб.
2 40x30x40 50,9 1,6-3,6 T08WS3F02M
Цена: 4 380,00 руб.
T08WS3F02O
Цена: 3 280,00 руб.

Фторопластовые заготовки сварочных башмаков

  Заготовка сварочного башмака вид сверху Серия 3

  Заготовка сварочного башмака вид снизу Серия 3
Заготовка сварочного башмака вид сзади Серия 3

Спереди-сверху Спереди-снизу Сзади-сверху

Характеристики и цены:

Размеры,
ШхВхД, мм
Артикул Цена
40x30x40 T08BS340340 2 980,00 руб.
40x30x45 T08BS340345 3 040,00 руб.
40x30x50 T08BS340350 3 080,00 руб.
40x40x40 T08BS340440 3 120,00 руб.
40x40x45 T08BS340445 3 200,00 руб.
40x40x50 T08BS340450 3 280,00 руб.
50x40x60 T08BS350460 3 640,00 руб.
55x40x60 T08BS355460 3 760,00 руб.
50x50x60 T08BS350560 3 920,00 руб.
60x50x60 T08BS360560 4 200,00 руб.
60x50x70 T08BS360570 4 480,00 руб.
70x50x70 T08BS370570 4 800,00 руб.

Алюминиевые держатели для вышеуказанных башмаков

  Держатель сварочного башмака Серия 3

  Установка сварочного башмака Серия 3
Установленный сварочный башмак Серия 3

Держатель Установка держателя Установленный держатель

Характеристики и цены:

Размеры,
ШхВхД, мм
Артикул Цена
40х15х40 T08SH34 1 100,00 руб.
50х15х60 T08SH36 1 460,00 руб.
60х15х70 T08SH37 1 660,00 руб.


Чтобы купить сварочные экструдеры GMAK-420, позвоните (495) 150-0822

Продажа ручных сварочных экструдеров MUNSCH: info@adr-t.ru

Ремонт ручных сварочных экструдеров MUNSCH: service@adr-t.ru

произв-сть под нагрузкой

Обороты коллекторного электродвигателя и, соответственно, производительность экструдера зависят от нагрузки.
Если экструдер установлен на подставку, включен и без нагрузки прогоняет присадочный материал через экструзионную камеру, его производительность максимальна.

В рабочем режиме, когда сварочный башмак уперт в зону сварки, мощность электродвигателя используется также для заполнения шва вязким присадочным материалом. А главное – для продвижения экструдера в направлении сварки, преодолевая трение между сварочным башмаком и свариваемыми листами. Под такой нагрузкой обороты двигателя и производительность экструдера снижаются.

Большинство производителей в таблице технических характеристик указывают только «холостую» производительность экструдера.

Толщина листов

Рекомендации по толщине свариваемых листов даны на основании норм DVS 2207-4 Германской Ассоциации Сварщиков, исходя из производительности экструдера.

Этой производительности должно хватить на то, чтобы экструдер заполнял расплавом всё сечение шва и при этом двигался вперед с оптимальной скоростью, при которой глубина прогрева листов горячим воздухом составит около 0,5 мм. Уменьшение толщины листов (сечения шва) увеличивает скорость экструдера и снижает глубину предварительного прогрева, что может снизить прочность шва. Увеличение толщины листов снижает скорость и увеличивает глубину прогрева, что может деформировать околошовные зоны.

Другое ограничение по максимальной толщине свариваемых листов – в следующем. Чем толще листы, тем шире шов, тем шире и длиннее сварочный башмак, и тем больше необходимое усилие прижима экструдера к листам. Чтобы сварить листы толще 40 мм, нужен ОЧЕНЬ сильный и тяжелый сварщик с ОЧЕНЬ тяжелым экструдером.

Ориентировочное соответствие производительности экструдера и рекомендованной толщины свариваемых листов см. в таблице:

Произв-сть, кг/ч

Толщина, мм

2,0 15
3,6 30
6,0 40

Не верьте производителям, которые экструдер с производительностью до 6,0 кг/ч рекомендуют для сварки листов толщиной 55 мм! Сварить, конечно, можно. Но либо с нарушением технологии, либо не за один проход

Общие достоинства сварочных экструдеров MUNSCH:

  • Асинхронный электродвигатель нагнетателя воздуха, долговечный и необслуживаемый;
  • Фланцевое крепление экструзионной камеры к приводу, которое при производстве или ремонте экструдера позволяет исключить любые перекосы и увеличить срок службы подшипников;
  • Маслонаполненный редуктор привода шнека – долговечный и бесшумный;
  • Блокировки «холодного пуска», не позволяющие включить привод, пока экструдер не выйдет на рабочий температурный режим;
  • Аналоговые контроллеры температуры (на моделях с совмещенным терморегулятором для воздуха и материала) не включают-выключают нагреватели, а обеспечивают PID-регулирование, т.е. подбирают оптимальное напряжение питания нагревателей;
  • Интеллектуальный контроллер (на моделях с раздельным терморегулятором для воздуха и материала) не только обеспечивает PID-регулирование, но и предлагает максимально удобную для оператора логику работы;
  • Шнековая (а не плунжерная) конструкция экструзионной камеры на всех моделях; такая конструкция нетребовательна к погрешностям диаметра и формы сварочного прутка и обеспечивает однородную массу расплава;
  • Система подачи прутка имеет только одно отверстие, допускает значительные отклонения от номинального диаметра прутка, не позволяет одновременную подачу двух прутков (защита от дурака), исключает закручивание прутка;
  • Электронная защита двигателя по превышению нагрузки.
