Ручные сварочные экструдеры Серии 36

Экструдеры Cерии 36

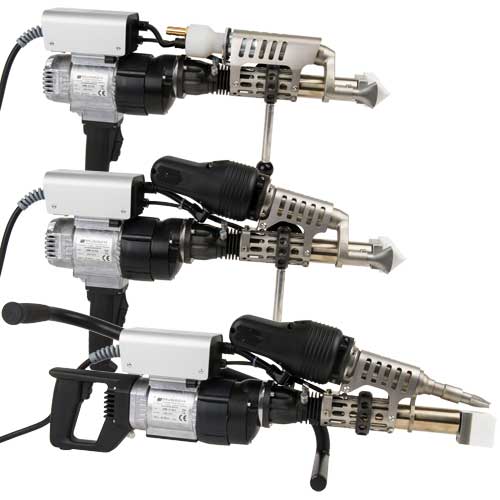

Профессиональные ручные сварочные экструдеры Серии 36
Производство MUNSCH / МЮНШ (Германия)

Применение:
Сварка емкостей и конструкций из листового ПВДФ, ПП, ПЭ и пр. термопластов первой группы. Сварка оболочек предизолированных труб или фасонных деталей безнапорных трубопроводов. Монтаж безнапорных трубопроводов. Сварка геомембран.

Варианты исполнения:



MAK: Экструдеры (в отличие от экструдеров MEK) оснащены комплектным термофеном, с встроенным нагнетателем воздуха.
Нет потребности в дополнительном оборудовании для нагнетания воздуха.
Удобство работы в полевых условиях.


MEK: Экструдеры (в отличие от экструдеров MAK) оснащены нагревателем воздуха (газа), требуется подача от компрессора или газового баллона.
Требования к подаче воздуха или др. газа - 0,4 бар, 300 л/мин.
Более легкая конструкция, возможность тщательной очистки воздуха, возможность подачи азота для сварки окисляющихся пластиков.


B: Литера "B" в конце названия модели (в отличие от литеры "D") обозначает, что экструдер предназначен для сварки емкостей, конструкций из листов, оболочек предизолированных труб и пр.
Экструдер оснащается короткой боковой рукояткой. Сопло горячего воздуха справа от сварочного башмака, таким образом экструдер в процессе сварки продвигается вправо.
Экструдер по умолчанию комплектуется сварочным башмаком K-типа.


D: Литера "D" в конце названия модели (в отличие от литеры "B") обозначает, что экструдер предназначен для сварки геомембран в положении стоя.
Экструдер оснащается длинной боковой рукояткой. Сопло горячего воздуха расположено сверху над сварочным башмаком, таким образом наклоненный вниз экструдер в процессе сварки продвигается вперед.
Экструдер по умолчанию комплектуется сварочным башмаком F-типа.

Обладая всеми общими достоинствами экструдеров MUNSCH, экструдеры серии 36 имеют следующие особенности:

  • Средняя производительность;
  • Раздельные нагреватели экструзионной камеры и горячего воздуха, благодаря чему отлично настраивается даже на ветру и при холодной погоде; интеллектуальный контроллер с преднастроенными материалами и возможностью программирования других материалов;
  • Присадочный материал – ПП, ПЭ, ПВДФ; для сварки ПВХ – выбирайте U5R или MINI-Xtruder;
  • Присадочный материал – в форме прутка Ø4мм или Ø5мм; пруток (в отличие от гранул, как у GMAK-420 или GMAK-620) позволяет выполнять сварку при любом положении экструдера.

Ограничения коллекторного двигателя:

В отличие от Серии 40, серия 36 оборудована коллекторным (а не асинхронным) двигателем привода шнека, который имеет графитовые щетки, трущиеся о контакты коллектора и требующие периодической замены.

Режим работы коллекторного двигателя – повторно-кратковременный согласно ГОСТ Р 52776 (МЭК 60034-1), что отлично подходит для эксплуатации экструдера в режиме ручной сварки. А для длительного режима работы в составе промышленных линий следует выбирать экструдеры с асинхронным двигателем привода.


Комплект поставки экструдеров Серии 36:

- MEK-36-B и MAK-36-B: Сварочный экструдер с подставкой; съемный экран горячего воздуха для предварительного нагрева башмака; сварочный башмак K-типа, 3 сопла предварительного нагрева (18, 23 и 35 мм шириной), картонная коробка.

- MAK-36-D: Сварочный экструдер с подставкой; съемный экран горячего воздуха для предварительного нагрева башмака; длинная боковая рукоятка для сварки на уровне ног в положении стоя; сварочный башмак F-типа, 3 сопла предварительного нагрева (18, 23 и 35 мм шириной), картонная коробка.


Характеристики экструдеров Серии 36:

Модель экструдера MEK-36-B MAK-36-B MAK-36-D

Артикул

K04686 K04687 K04682 K04684

Питание

220 В, 50 Гц 380 В, 50 Гц 220 В, 50 Гц 220 В, 50 Гц

Присадочный материал

ПП, ПЭ, ПВДФ

Форма присадочного материала

Пруток Ø 4 или 5 мм

MAX производительность
без нагрузки

4,0 кг/ч (пруток Ø5 мм);
2,5 кг/ч (пруток Ø4 мм)

MAX производительность
при рабочей нагрузке

3,6 кг/ч (пруток Ø5 мм);
2,0 кг/ч (пруток Ø4 мм)

Рекомендуемая толщина
свариваемых листов

8-30 мм или геомембраны от 1 мм

Нагрев камеры плавления

650 Вт

Мощность привода шнека

1 800 Вт

Длина экструдера

570 мм 670 мм

Подача воздуха

Внешний источник Встроенный термофен

Требования к сжатому воздуху

300 л/мин при 0,4 бар -

Мощность нагревателя воздуха

2 100 Вт 2 300 Вт с нагнетателем

Установленная мощность
экструдера*

4 550 Вт 4 750 Вт

Масса со шнуром питания

9,0 кг 9,2 кг 9,0 кг

Цена

Цена 466 612,14 руб включая НДС
Цена 466 612,14 руб включая НДС
Цена 477 637,28 руб включая НДС
Цена 480 766,99 руб включая НДС

Сварочные башмаки:

Сварочные башмаки изготовлены в России и отличаются привлекательной ценой. Вам больше не придется из экономии работать «обмылками».

Форма и размеры соответствуют ГОСТ Р 56155 и DVS 2207-4. Башмак выполнен из Фторопласта-4 (ПТФЭ), держатель – из алюминиевого сплава.


V-тип – сварка двух листов встык V-образным или X-образным швом

  Сварное соединение V-типа Сварочный башмак V-type с держателем Серия 3  Сварочный башмак V-type без держателя Серия 3
Форма швов Башмак с держателем Башмак без держателя

Характеристики и цены:

Размер
a, мм
Заготовка,
ШхВхД, мм
Сечение
шва, мм2
Допустимый расход
материала, кг/ч
Артикул / Цена
С держателем Без держателя
8 40x30x40 65,8 0,88-1,8 T08WS3V08M
Цена: 4 380,00 руб.
T08WS3V08O
Цена: 3 280,00 руб.
10 40x30x45 87,3 0,97-2,0 T08WS3V10M
Цена: 4 440,00 руб.
T08WS3V10O
Цена: 3 340,00 руб.
12 40x40x45 124 1,2-2,4 T08WS3V12M
Цена: 4 600,00 руб.
T08WS3V12O
Цена: 3 500,00 руб.
15 40x40x50 176 1,4-2,8 T08WS3V15M
Цена: 4 680,00 руб.
T08WS3V15O
Цена: 3 580,00 руб.
20 50x40x60 312 1,9-3,9 T08WS3V20M
Цена: 5 420,00 руб.
T08WS3V20O
Цена: 3 960,00 руб.
25 50x50x60 414 2,1-4,2 T08WS3V25M
Цена: 5 720,00 руб.
T08WS3V25O
Цена: 4 260,00 руб.
30 60x50x70 598 2,6-5,2 T08WS3V30M
Цена: 6 480,00 руб.
T08WS3V30O
Цена: 4 820,00 руб.

K-тип – сварка внутренних угловых швов

  Сварное соединение K-типа Сварочный башмак K-type с держателем Серия 3  Сварочный башмак K-type без держателя Серия 3
Форма швов Башмак с держателем Башмак без держателя

Характеристики и цены:

Размер
a, мм
Заготовка,
ШхВхД, мм
Сечение
шва, мм2
Допустимый расход
материала, кг/ч
Артикул / Цена
С держателем Без держателя
8 40x40x40 64,0 0,86-1,8 T08WS3K08M
Цена: 4 520,00 руб.
T08WS3K08O
Цена: 3 420,00 руб.
10 40x40x45 100 1,1-2,3 T08WS3K10M
Цена: 4 600,00 руб.
T08WS3K10O
Цена: 3 500,00 руб.
12 40x40x45 144 1,4-2,8 T08WS3K12M
Цена: 4 600,00 руб.
T08WS3K12O
Цена: 3 500,00 руб.
15 40x40x50 225 1,8-3,6 T08WS3K15M
Цена: 4 680,00 руб.
T08WS3K15O
Цена: 3 580,00 руб.
20 50x40x60 400 2,4-4,9 T08WS3K20M
Цена: 5 420,00 руб.
T08WS3K20O
Цена: 3 960,00 руб.
25 60x50x60 625 3,2-6,3 T08WS3K25M
Цена: 6 000,00 руб.
T08WS3K25O
Цена: 4 540,00 руб.
30 70x50x70 900 3,9-7,8 T08WS3K30M
Цена: 6 820,00 руб.
T08WS3K30O
Цена: 5 160,00 руб.

E-тип – сварка наружных угловых швов

  Сварное соединение E-типа Сварочный башмак E-type с держателем Серия 3  Сварочный башмак E-type без держателя Серия 3
Форма швов Башмак с держателем Башмак без держателя

Характеристики и цены:

Размер
a, мм
Заготовка,
ШхВхД, мм
Сечение
шва, мм2
Допустимый расход
материала, кг/ч
Артикул / Цена
С держателем Без держателя
8 40x30x40 50,3 0,68-1,4 T08WS3E08M
Цена: 4 380,00 руб.
T08WS3E08O
Цена: 3 280,00 руб.
10 40x30x45 78,5 0,87-1,8 T08WS3E10M
Цена: 4 440,00 руб.
T08WS3E10O
Цена: 3 340,00 руб.
12 40x30x45 113 1,1-2,2 T08WS3E12M
Цена: 4 4400,00 руб.
T08WS3E12O
Цена: 3 340,00 руб.
15 40x30x50 177 1,4-2,8 T08WS3E15M
Цена: 4 680,00 руб.
T08WS3E15O
Цена: 3 580,00 руб.
20 50x40x60 314 1,9-3,9 T08WS3E20M
Цена: 5 420,00 руб.
T08WS3E20O
Цена: 3 960,00 руб.
25 55x40x60 491 2,5-5,0 T08WS3E25M
Цена: 5 540,00 руб.
T08WS3E25O
Цена: 4 080,00 руб.
30 60x50x70 707 3,1-6,1 T08WS3E30M
Цена: 6 480,00 руб.
T08WS3E30O
Цена: 4 820,00 руб.

F-тип – сварка тонких листов (геомембран) внахлест

  Сварное соединение F-типа
Сварочный башмак F-type с держателем Серия 3

Сварочный башмак F-type без держателя Серия 3

Форма швов Башмак с держателем Башмак без держателя

Характеристики и цены:

Размер
a, мм
Заготовка,
ШхВхД, мм
Сечение
шва, мм2
Допустимый расход
материала, кг/ч
Артикул / Цена
С держателем Без держателя
1 40x30x40 46,3 1,5-3,3 T08WS3F01M
Цена: 4 380,00 руб.
T08WS3F01O
Цена: 3 280,00 руб.
2 40x30x40 50,9 1,6-3,6 T08WS3F02M
Цена: 4 380,00 руб.
T08WS3F02O
Цена: 3 280,00 руб.

Фторопластовые заготовки сварочных башмаков

  Заготовка сварочного башмака вид сверху Серия 3

  Заготовка сварочного башмака вид снизу Серия 3
Заготовка сварочного башмака вид сзади Серия 3

Спереди-сверху Спереди-снизу Сзади-сверху

Характеристики и цены:

Размеры,
ШхВхД, мм
Артикул Цена
40x30x40 T08BS340340 2 980,00 руб.
40x30x45 T08BS340345 3 040,00 руб.
40x30x50 T08BS340350 3 080,00 руб.
40x40x40 T08BS340440 3 120,00 руб.
40x40x45 T08BS340445 3 200,00 руб.
40x40x50 T08BS340450 3 280,00 руб.
50x40x60 T08BS350460 3 640,00 руб.
55x40x60 T08BS355460 3 760,00 руб.
50x50x60 T08BS350560 3 920,00 руб.
60x50x60 T08BS360560 4 200,00 руб.
60x50x70 T08BS360570 4 480,00 руб.
70x50x70 T08BS370570 4 800,00 руб.

Алюминиевые держатели для вышеуказанных башмаков

  Держатель сварочного башмака Серия 3

  Установка сварочного башмака Серия 3
Установленный сварочный башмак Серия 3

Держатель Установка держателя Установленный держатель

Характеристики и цены:

Размеры,
ШхВхД, мм
Артикул Цена
40х15х40 T08SH34 1 100,00 руб.
50х15х60 T08SH36 1 460,00 руб.
60х15х70 T08SH37 1 660,00 руб.


Чтобы купить сварочные экструдеры MAK-36-B, MAK-36-D или MEK-36-B, позвоните (495) 150-0822

Продажа ручных сварочных экструдеров MUNSCH: info@adr-t.ru

Ремонт ручных сварочных экструдеров MUNSCH: service@adr-t.ru

произв-сть под нагрузкой

Обороты коллекторного электродвигателя и, соответственно, производительность экструдера зависят от нагрузки.
Если экструдер установлен на подставку, включен и без нагрузки прогоняет присадочный материал через экструзионную камеру, его производительность максимальна.

В рабочем режиме, когда сварочный башмак уперт в зону сварки, мощность электродвигателя используется также для заполнения шва вязким присадочным материалом. А главное – для продвижения экструдера в направлении сварки, преодолевая трение между сварочным башмаком и свариваемыми листами. Под такой нагрузкой обороты двигателя и производительность экструдера снижаются.

Большинство производителей в таблице технических характеристик указывают только «холостую» производительность экструдера.

Толщина листов

Рекомендации по толщине свариваемых листов даны на основании норм DVS 2207-4 Германской Ассоциации Сварщиков, исходя из производительности экструдера.

Этой производительности должно хватить на то, чтобы экструдер заполнял расплавом всё сечение шва и при этом двигался вперед с оптимальной скоростью, при которой глубина прогрева листов горячим воздухом составит около 0,5 мм. Уменьшение толщины листов (сечения шва) увеличивает скорость экструдера и снижает глубину предварительного прогрева, что может снизить прочность шва. Увеличение толщины листов снижает скорость и увеличивает глубину прогрева, что может деформировать околошовные зоны.

Другое ограничение по максимальной толщине свариваемых листов – в следующем. Чем толще листы, тем шире шов, тем шире и длиннее сварочный башмак, и тем больше необходимое усилие прижима экструдера к листам. Чтобы сварить листы толще 40 мм, нужен ОЧЕНЬ сильный и тяжелый сварщик с ОЧЕНЬ тяжелым экструдером.

Ориентировочное соответствие производительности экструдера и рекомендованной толщины свариваемых листов см. в таблице:

Произв-сть, кг/ч

Толщина, мм

2,0 15
3,6 30
6,0 40

Не верьте производителям, которые экструдер с производительностью до 6,0 кг/ч рекомендуют для сварки листов толщиной 55 мм! Сварить, конечно, можно. Но либо с нарушением технологии, либо не за один проход

Общие достоинства сварочных экструдеров MUNSCH:

  • Асинхронный электродвигатель нагнетателя воздуха, долговечный и необслуживаемый;
  • Фланцевое крепление экструзионной камеры к приводу, которое при производстве или ремонте экструдера позволяет исключить любые перекосы и увеличить срок службы подшипников;
  • Маслонаполненный редуктор привода шнека – долговечный и бесшумный;
  • Блокировки «холодного пуска», не позволяющие включить привод, пока экструдер не выйдет на рабочий температурный режим;
  • Аналоговые контроллеры температуры (на моделях с совмещенным терморегулятором для воздуха и материала) не включают-выключают нагреватели, а обеспечивают PID-регулирование, т.е. подбирают оптимальное напряжение питания нагревателей;
  • Интеллектуальный контроллер (на моделях с раздельным терморегулятором для воздуха и материала) не только обеспечивает PID-регулирование, но и предлагает максимально удобную для оператора логику работы;
  • Шнековая (а не плунжерная) конструкция экструзионной камеры на всех моделях; такая конструкция нетребовательна к погрешностям диаметра и формы сварочного прутка и обеспечивает однородную массу расплава;
  • Система подачи прутка имеет только одно отверстие, допускает значительные отклонения от номинального диаметра прутка, не позволяет одновременную подачу двух прутков (защита от дурака), исключает закручивание прутка;
  • Электронная защита двигателя по превышению нагрузки.
