Ручной сварочный экструдер M-5-ECO

Ручной экструдер M-5-ECO

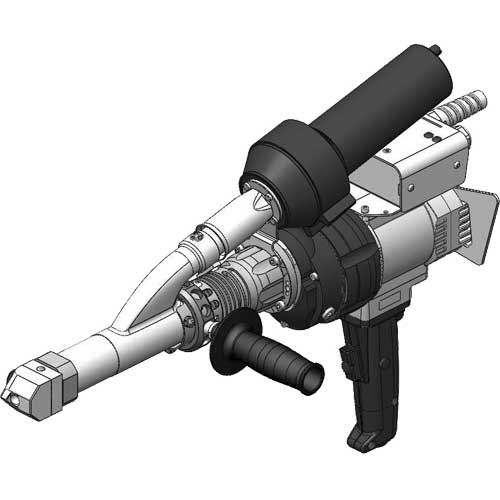

Ручной сварочный экструдер M-5-ECO
Производство MUNSCH / МЮНШ (Германия)


M-5-ECO – бюджетный сварочный экструдер высокой повышенной производительности для сварки полипропилена, полиэтилена и ПВДФ.

С целью оптимизации стоимости экструдер укомплектован крупносерийным профессиональным феном TUBE-Q производства Forsthoff.

Обладая всеми общими достоинствами экструдеров MUNSCH, M-5-ECO имеет следующие особенности:

  • В производственной программе MUNSCH это самый недорогой сварочный экструдер с подобной производительностью;
  • Повышенная производительность, как у MAK-48;
  • Совмещенная настройка температуры материала и горячего воздуха;
  • Нет полноценной защиты от холодного пуска, есть только защита от превышения нагрузки на шнеке;
  • Присадочный материал – в форме прутка Ø4мм или Ø5мм;
  • Изменение производительности – выбором диаметра прутка и/или электронной регулировкой оборотов привода;
  • Сварочная насадка поворачивается на 360° вместе с соплом горячего воздуха.

Комплект поставки экструдера M-5-Eco:

Сварочный экструдер с подставкой; заготовка сварочного башмака, картонная коробка.


Технические характеристики:

Модель экструдера M-5-ECO

Артикул

K06812

Присадочный материал

ПП, ПЭ, ПВДФ

Форма присадочного материала

Пруток Ø 4 или 5 мм

MAX производительность без нагрузки

5,2 кг/ч (пруток Ø4 мм);
3,3 кг/ч (пруток Ø3 мм)

MAX производительность при рабочей нагрузке

4,6 кг/ч (пруток Ø4 мм);
3,0 кг/ч (пруток Ø3 мм)

Рекомендуемая толщина свариваемых листов

15-40 мм или геомембраны от 1 мм

Нагрев камеры плавления

Горячим воздухом

Питание

220 В, 50 Гц

Длина экструдера

570 мм

Подача воздуха

Встроенный термофен

Мощность нагрева воздуха

1 500 Вт

Мощность привода шнека

1 800 Вт

Масса экструдера со шнуром питания

9,8 кг

Чтобы купить ручной экструдер M-5-ECO, позвоните (495) 150-0822

Продажа ручных сварочных экструдеров MUNSCH: info@adr-t.ru

Ремонт ручных сварочных экструдеров MUNSCH: service@adr-t.ru

произв-сть под нагрузкой

Обороты коллекторного электродвигателя и, соответственно, производительность экструдера зависят от нагрузки.
Если экструдер установлен на подставку, включен и без нагрузки прогоняет присадочный материал через экструзионную камеру, его производительность максимальна.

В рабочем режиме, когда сварочный башмак уперт в зону сварки, мощность электродвигателя используется также для заполнения шва вязким присадочным материалом. А главное – для продвижения экструдера в направлении сварки, преодолевая трение между сварочным башмаком и свариваемыми листами. Под такой нагрузкой обороты двигателя и производительность экструдера снижаются.

Большинство производителей в таблице технических характеристик указывают только «холостую» производительность экструдера.

Толщина листов

Рекомендации по толщине свариваемых листов даны на основании норм DVS 2207-4 Германской Ассоциации Сварщиков, исходя из производительности экструдера.

Этой производительности должно хватить на то, чтобы экструдер заполнял расплавом всё сечение шва и при этом двигался вперед с оптимальной скоростью, при которой глубина прогрева листов горячим воздухом составит около 0,5 мм. Уменьшение толщины листов (сечения шва) увеличивает скорость экструдера и снижает глубину предварительного прогрева, что может снизить прочность шва. Увеличение толщины листов снижает скорость и увеличивает глубину прогрева, что может деформировать околошовные зоны.

Другое ограничение по максимальной толщине свариваемых листов – в следующем. Чем толще листы, тем шире шов, тем шире и длиннее сварочный башмак, и тем больше необходимое усилие прижима экструдера к листам. Чтобы сварить листы толще 40 мм, нужен ОЧЕНЬ сильный и тяжелый сварщик с ОЧЕНЬ тяжелым экструдером.

Ориентировочное соответствие производительности экструдера и рекомендованной толщины свариваемых листов см. в таблице:

Произв-сть, кг/ч

Толщина, мм

2,0 15
3,6 30
6,0 40

Не верьте производителям, которые экструдер с производительностью до 6,0 кг/ч рекомендуют для сварки листов толщиной 55 мм! Сварить, конечно, можно. Но либо с нарушением технологии, либо не за один проход

Общие достоинства сварочных экструдеров MUNSCH:

  • Фланцевое крепление экструзионной камеры к приводу, которое при производстве или ремонте экструдера позволяет исключить любые перекосы и увеличить срок службы подшипников;
  • Маслонаполненный редуктор привода шнека – долговечный и бесшумный;
  • Шнековая (а не плунжерная) конструкция экструзионной камеры на всех моделях; такая конструкция нетребовательна к погрешностям диаметра и формы сварочного прутка и обеспечивает однородную массу расплава;
  • Шнеки всех экструдеров MUNSCH имеют тщательно рассчитанную геометрию, которая обеспечивает равномерное измельчение, сжатие, прогрев и перемешивание материала, а также вытеснение воздуха;
  • Рабочие поверхности шнека и рубашки экструзионной камеры всех экструдеров MUNSCH цементированы, что увеличивает ресурс и позволяет работать даже с абразивными материалами;
  • Система подачи прутка имеет только одно отверстие, допускает значительные отклонения от номинального диаметра прутка, не позволяет одновременную подачу двух прутков (защита от дурака), исключает закручивание прутка;
  • Электронная защита двигателя по превышению нагрузки.
