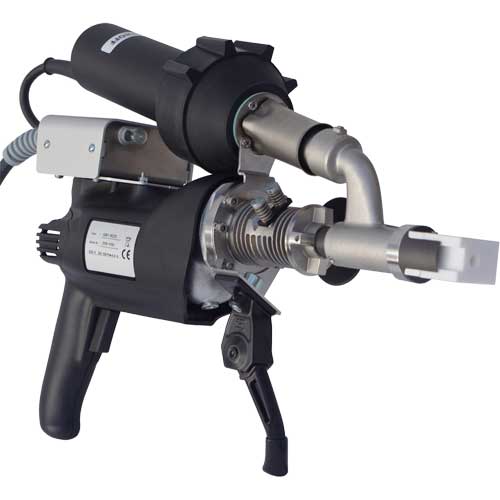

Ручной сварочный экструдер M-2-ECO

Ручной экструдер M-2-ECO


Ручной сварочный экструдер M-2-ECO
Производство MUNSCH / МЮНШ (Германия)

Цена 172 968,96 руб включая НДС


M-2-ECO – бюджетный сварочный экструдер для сварки полипропилена, полиэтилена и ПВДФ.

С целью оптимизации стоимости экструдер укомплектован крупносерийным профессиональным феном TUBE-Q производства Forsthoff.

Обладая всеми общими достоинствами экструдеров MUNSCH, M-2-ECO имеет следующие особенности:

  • Это самый недорогой сварочный экструдер в производственной программе MUNSCH;
  • Небольшая производительность, как у MAK-18-S; меньше – только у MINI-Xtruder;
  • Совмещенная настройка температуры материала и горячего воздуха;
  • Присадочный материал – в форме прутка Ø3мм или Ø4мм;
  • Изменение производительности – только выбором диаметра прутка; регулировки оборотов нет;
  • Сварочная насадка поворачивается на 360° вместе с соплом горячего воздуха.

Комплект поставки экструдера M-2-Eco:

Сварочный экструдер с подставкой; заготовка сварочного башмака, картонная коробка.


Технические характеристики:

Модель экструдера M-2-ECO

Артикул

K06808

Присадочный материал

ПП, ПЭ, ПВДФ

Форма присадочного материала

Пруток Ø 3 или 4 мм

MAX производительность без нагрузки

2,5 кг/ч (пруток Ø4 мм);
1,4 кг/ч (пруток Ø3 мм)

MAX производительность при рабочей нагрузке

1,8 кг/ч (пруток Ø4 мм);
1,1 кг/ч (пруток Ø3 мм)

Рекомендуемая толщина свариваемых листов

4-15 мм или геомембраны от 1 мм

Нагрев камеры плавления

Горячим воздухом

Питание

220 В, 50 Гц

Длина экструдера

455 мм

Подача воздуха

Встроенный термофен

Мощность нагрева воздуха

1 500 Вт

Мощность привода шнека

1 000 Вт

Масса экструдера со шнуром питания

4,8 кг

Принадлежности:



Длинная боковая рукоятка
Арт. K05650. Рукоятка предназначена для крепления рядом со стандартной короткой боковой рукояткой, для использования экструдера для сварки геомембран в положении стоя. Поставляется с крепежом.
Цена 39 861,74 руб включая НДС


Удлинитель экструдера
Арт. K03231. Удлинитель устанавливается после экструзионной камеры, вместо держателя сварочного башмака. Сварочный башмак с держателем и с соплом горячего воздуха крепятся на форсунку в конце удлинителя и сохраняют возможность поворота на 360° и фиксации в любом положении.
Цена 94 231,46 руб включая НДС


Угловая насадка 45° на экструдер
Арт. K04122. Угловая насадка устанавливается после экструзионной камеры, вместо держателя сварочного башмака. Сварочный башмак с держателем и с соплом горячего воздуха крепятся на форсунку угловой насадки. Как угловая насадка, так и башмак с соплом могут вращаться на 360° и фиксироваться в любом положении.
Цена 98 175,38 руб включая НДС


Угловая насадка 90° на экструдер
Арт. K04123. Угловая насадка устанавливается после экструзионной камеры, вместо держателя сварочного башмака. Сварочный башмак с держателем и с соплом горячего воздуха крепятся на форсунку угловой насадки. Как угловая насадка, так и башмак с соплом могут вращаться на 360° и фиксироваться в любом положении.
Цена 98 175,38 руб включая НДС


Угловая насадка 45° на удлинитель
Арт. K03342. Угловая насадка используется только вместе с удлинителем экструдера Арт. K03231. Сварочный башмак с держателем и с соплом горячего воздуха крепятся на форсунку угловой насадки. Как угловая насадка, так и башмак с соплом могут вращаться на 360° и фиксироваться в любом положении.
Цена 94 231,46 руб включая НДС


Угловая насадка 90° на удлинитель
Арт. K03341. Угловая насадка используется только вместе с удлинителем экструдера Арт. K03231. Сварочный башмак с держателем и с соплом горячего воздуха крепятся на форсунку угловой насадки. Как угловая насадка, так и башмак с соплом могут вращаться на 360° и фиксироваться в любом положении.
Цена 94 231,46 руб включая НДС

Сварочные башмаки:

Сварочные башмаки изготовлены в России и отличаются привлекательной ценой. Вам больше не придется из экономии работать «обмылками».

Форма и размеры соответствуют ГОСТ Р 56155 и DVS 2207-4. Башмак выполнен из Фторопласта-4 (ПТФЭ), держатель – из алюминиевого сплава.


V-тип – сварка двух листов встык V-образным или X-образным швом

  Сварное соединение V-типа Сварочный башмак V-type с держателем Серия 2

Сварочный башмак V-type без держателя Серия 2

Форма швов Башмак с держателем Башмак без держателя

Характеристики и цены:

Размер
a, мм
Заготовка,
ШхВхД, мм
Сечение
шва, мм2
Допустимый расход
материала, кг/ч
Артикул / Цена
С держателем Без держателя
4 30х30х40 20,2 0,49-1,0 T08WS2V04M
Цена: 4 260,00 руб.
T08WS2V04O
Цена: 3 160,00 руб.
5 30х30х40 27,9 0,56-1,2 T08WS2V05M
Цена: 4 260,00 руб.
T08WS2V05O
Цена: 3 160,00 руб.
6 30х30х40 38,3 0,66-1,4 T08WS2V06M
Цена: 4 260,00 руб.
T08WS2V06O
Цена: 3 160,00 руб.
8 30х30х40 65,8 0,88-1,8 T08WS2V08M
Цена: 4 260,00 руб.
T08WS2V08O
Цена: 3 160,00 руб.
10 30х40х45 87,3 0,97-2,0 T08WS2V10M
Цена: 4 440,00 руб.
T08WS2V10O
Цена: 3 340,00 руб.
12 30х40х45 124 1,2-2,4 T08WS2V12M
Цена: 4 440,00 руб.
T08WS2V12O
Цена: 3 340,00 руб.
15 35х40х50 176 1,4-2,8 T08WS2V15M
Цена: 4 580,00 руб.
T08WS2V15O
Цена: 3 480,00 руб.

K-тип – сварка внутренних угловых швов

  Сварное соединение K-типа Сварочный башмак K-type с держателем Серия 2

Сварочный башмак K-type без держателя Серия 2

Форма швов Башмак с держателем Башмак без держателя

Характеристики и цены:

Размер
a, мм
Заготовка,
ШхВхД, мм
Сечение
шва, мм2
Допустимый расход
материала, кг/ч
Артикул / Цена
С держателем Без держателя
4 30х40х40 16,0 0,39-0,81 T08WS2K04M
Цена: 4 380,00 руб.
T08WS2K04O
Цена: 3 280,00 руб.
5 30х40х40 25,0 0,50-1,0 T08WS2K05M
Цена: 4 380,00 руб.
T08WS2K05O
Цена: 3 280,00 руб.
6 30х40х40 36,0 0,62-1,3 T08WS2K06M
Цена: 4 380,00 руб.
T08WS2K06O
Цена: 3 280,00 руб.
8 30х40х40 64,0 0,86-1,8 T08WS2K08M
Цена: 4 380,00 руб.
T08WS2K08O
Цена: 3 280,00 руб.
10 30х40х45 100 1,1-2,3 T08WS2K10M
Цена: 4 440,00 руб.
T08WS2K10O
Цена: 3 340,00 руб.
12 35х40х45 144 1,4-2,8 T08WS2K12M
Цена: 4 440,00 руб.
T08WS2K12O
Цена: 3 340,00 руб.
15 40x40x50 225 1,8-3,6 T08WS2K15M
Цена: 4 680,00 руб.
T08WS2K15O
Цена: 3 580,00 руб.

E-тип – сварка наружных угловых швов

  Сварное соединение E-типа Сварочный башмак E-type с держателем Серия 2

Сварочный башмак E-type без держателя Серия 2

Форма швов Башмак с держателем Башмак без держателя

Характеристики и цены:

Размер
a, мм
Заготовка,
ШхВхД, мм
Сечение
шва, мм2
Допустимый расход
материала, кг/ч
Артикул / Цена
С держателем Без держателя
4 30х30х40 12,6 0,31-0,64 T08WS2E04M
Цена: 4 260,00 руб.
T08WS2E04O
Цена: 3 160,00 руб.
5 30х30х40 19,6 0,39-0,82 T08WS2E05M
Цена: 4 260,00 руб.
T08WS2E05O
Цена: 3 160,00 руб.
6 30х30х40 28,3 0,49-1,0 T08WS2E06M
Цена: 4 260,00 руб.
T08WS2E06O
Цена: 3 160,00 руб.
8 30х30х40 50,3 0,68-1,4 T08WS2E08M
Цена: 4 260,00 руб.
T08WS2E08O
Цена: 3 160,00 руб.
10 30х30х45 78,5 0,87-1,8 T08WS2E10M
Цена: 4 300,00 руб.
T08WS2E10O
Цена: 3 200,00 руб.
12 30х30х45 113 1,1-2,2 T08WS2E12M
Цена: 4 300,00 руб.
T08WS2E12O
Цена: 3 200,00 руб.
15 35х40х50 177 1,4-2,8 T08WS2E15M
Цена: 4 580,00 руб.
T08WS2E15O
Цена: 3 480,00 руб.

F-тип – сварка тонких листов (геомембран) внахлест

  Сварное соединение F-типа
Сварочный башмак F-type с держателем Серия 2

Сварочный башмак F-type без держателя Серия 2

Форма швов Башмак с держателем Башмак без держателя

Характеристики и цены:

Размер
a, мм
Заготовка,
ШхВхД, мм
Сечение
шва, мм2
Допустимый расход
материала, кг/ч
Артикул / Цена
С держателем Без держателя
1 30х30х40 34,8 1,1-2,5 T08WS2F01M
Цена: 4 260,00 руб.
T08WS2F01O
Цена: 3 160,00 руб.
2 30х30х40 40,5 1,3-2,9 T08WS2F02M
Цена: 4 260,00 руб.
T08WS2F02O
Цена: 3 160,00 руб.

Фторопластовые заготовки сварочных башмаков

  Заготовка сварочного башмака вид сверху Серия 2

  Заготовка сварочного башмака вид снизу Серия 2
Заготовка сварочного башмака вид сзади Серия 2

Спереди-сверху Спереди-снизу Сзади-сверху

Характеристики и цены:

Размеры,
ШхВхД, мм
Артикул Цена
30х30х40 T08BS230340 2 860,00 руб.
30х30х45 T08BS230345 2 900,00 руб.
30х40х40 T08BS230440 2 980,00 руб.
30х40х45 T08BS230445 3 040,00 руб.
35х40х45 T08BS235445 3 120,00 руб.
35х40х50 T08BS235450 3 180,00 руб.
40x40x50 T08BS240450 3 280,00 руб.

Алюминиевые держатели для вышеуказанных башмаков

  Держатель сварочного башмака Серия 2

  Установка держателя башмака Серия 2
Установленный держатель башмака Серия 2

Держатель Установка держателя Установленный держатель

Характеристики и цены:

Размеры,
ШхВхД, мм
Артикул Цена
30х15х40 T08SH24 1 100,00 руб.


Чтобы купить ручной экструдер M-2-ECO, позвоните (495) 150-0822

Продажа ручных сварочных экструдеров MUNSCH: info@adr-t.ru

Ремонт ручных сварочных экструдеров MUNSCH: service@adr-t.ru

произв-сть под нагрузкой

Обороты коллекторного электродвигателя и, соответственно, производительность экструдера зависят от нагрузки.
Если экструдер установлен на подставку, включен и без нагрузки прогоняет присадочный материал через экструзионную камеру, его производительность максимальна.

В рабочем режиме, когда сварочный башмак уперт в зону сварки, мощность электродвигателя используется также для заполнения шва вязким присадочным материалом. А главное – для продвижения экструдера в направлении сварки, преодолевая трение между сварочным башмаком и свариваемыми листами. Под такой нагрузкой обороты двигателя и производительность экструдера снижаются.

Большинство производителей в таблице технических характеристик указывают только «холостую» производительность экструдера.

Толщина листов

Рекомендации по толщине свариваемых листов даны на основании норм DVS 2207-4 Германской Ассоциации Сварщиков, исходя из производительности экструдера.

Этой производительности должно хватить на то, чтобы экструдер заполнял расплавом всё сечение шва и при этом двигался вперед с оптимальной скоростью, при которой глубина прогрева листов горячим воздухом составит около 0,5 мм. Уменьшение толщины листов (сечения шва) увеличивает скорость экструдера и снижает глубину предварительного прогрева, что может снизить прочность шва. Увеличение толщины листов снижает скорость и увеличивает глубину прогрева, что может деформировать околошовные зоны.

Другое ограничение по максимальной толщине свариваемых листов – в следующем. Чем толще листы, тем шире шов, тем шире и длиннее сварочный башмак, и тем больше необходимое усилие прижима экструдера к листам. Чтобы сварить листы толще 40 мм, нужен ОЧЕНЬ сильный и тяжелый сварщик с ОЧЕНЬ тяжелым экструдером.

Ориентировочное соответствие производительности экструдера и рекомендованной толщины свариваемых листов см. в таблице:

Произв-сть, кг/ч

Толщина, мм

2,0 15
3,6 30
6,0 40

Не верьте производителям, которые экструдер с производительностью до 6,0 кг/ч рекомендуют для сварки листов толщиной 55 мм! Сварить, конечно, можно. Но либо с нарушением технологии, либо не за один проход

Общие достоинства сварочных экструдеров MUNSCH:

  • Фланцевое крепление экструзионной камеры к приводу, которое при производстве или ремонте экструдера позволяет исключить любые перекосы и увеличить срок службы подшипников;
  • Маслонаполненный редуктор привода шнека – долговечный и бесшумный;
  • Шнековая (а не плунжерная) конструкция экструзионной камеры на всех моделях; такая конструкция нетребовательна к погрешностям диаметра и формы сварочного прутка и обеспечивает однородную массу расплава;
  • Шнеки всех экструдеров MUNSCH имеют тщательно рассчитанную геометрию, которая обеспечивает равномерное измельчение, сжатие, прогрев и перемешивание материала, а также вытеснение воздуха;
  • Рабочие поверхности шнека и рубашки экструзионной камеры всех экструдеров MUNSCH цементированы, что увеличивает ресурс и позволяет работать даже с абразивными материалами;
  • Система подачи прутка имеет только одно отверстие, допускает значительные отклонения от номинального диаметра прутка, не позволяет одновременную подачу двух прутков (защита от дурака), исключает закручивание прутка;
  • Электронная защита двигателя по превышению нагрузки.
