Сварочные экструдеры Серии 25

Сварочные экструдеры Серии 25

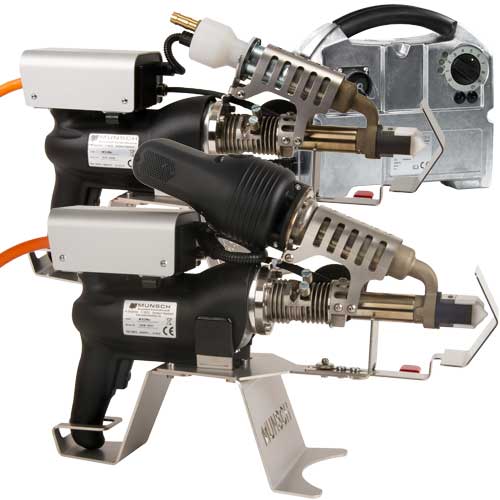

Профессиональные ручные сварочные экструдеры Серии 25
Производство MUNSCH / МЮНШ (Германия)



Применение:

Сварка емкостей и конструкций из листового ПП, ПЭ, ПВДФ и пр. термопластов первой группы. Сварка оболочек предизолированных труб или фасонных деталей безнапорных трубопроводов.

Варианты исполнения:



MAK: Экструдеры (в отличие от экструдеров MEK) оснащены комплектным термофеном, с встроенным нагнетателем воздуха.
Нет потребности в дополнительном оборудовании для нагнетания воздуха.
Удобство работы в полевых условиях.


MEK: Экструдеры (в отличие от экструдеров MAK) оснащены нагревателем воздуха (газа), требуется подача от компрессора или газового баллона.
Требования к подаче воздуха или др. газа - 0,4 бар, 300 л/мин.
Более легкая конструкция, возможность тщательной очистки воздуха, возможность подачи азота для сварки окисляющихся пластиков.


B: Литера "B" в конце названия модели (в отличие от литеры "D") обозначает, что экструдер предназначен для сварки емкостей, конструкций из листов, оболочек предизолированных труб и пр.
Экструдер оснащается короткой боковой рукояткой.
Экструдер по умолчанию комплектуется сварочным башмаком K-типа.


D: Литера "D" в конце названия модели (в отличие от литеры "B") обозначает, что экструдер предназначен для сварки геомембран в положении стоя.
В дополнение к короткой рукоятке, экструдер комплектуется длинной боковой рукояткой.
Экструдер по умолчанию комплектуется сварочным башмаком F-типа.

Обладая всеми общими достоинствами экструдеров MUNSCH, экструдеры серии 25 имеют следующие особенности:

  • Небольшая производительность;
  • В отличие от Серии 18-S, серия 25 имеет раздельные нагреватели экструзионной камеры и горячего воздуха, благодаря чему отлично настраивается даже на ветру и при холодной погоде; интеллектуальный контроллер с преднастроенными материалами и возможностью программирования других материалов;
  • Присадочный материал – ПП, ПЭ, ПВДФ; для сварки ПВХ – выбирайте U5R или MINI-Xtruder;
  • Присадочный материал – в форме прутка Ø3мм или Ø4мм; пруток (в отличие от гранул, как у GMAK-350 и GMAK-600) позволяет выполнять сварку при любом положении экструдера;
  • Сварочная насадка поворачивается на 360° вместе с соплом горячего воздуха.

Особенности асинхронного двигателя:

В отличие от Серии 18, серия 25 оборудована асинхронным (а не коллекторным) двигателем привода шнека, который не имеет графитовых щеток или других трущихся частей.

Ресурс асинхронного двигателя в разы больше, чем у коллекторного (с графитовыми щетками). Кроме того, асинхронный двигатель рассчитан на постоянный (а не повторно-кратковременный) режим работы.

Однако обороты асинхронного двигателя регулируются частотным регулятором Powerbox, который представляет собой тяжелый «чемоданчик» с электронной начинкой. Powerbox заметно увеличивает стоимость сварочного экструдера и делает его неудобным для полевых условий эксплуатации.

РЕКОМЕНДАЦИЯ: Если не предполагается интенсивный режим работы с длительными (более 15 мин) интервалами непрерывной сварки, выбирайте более дешевые экструдеры серии 18.


Комплект поставки экструдеров Серии 25:

- MEK-25-B и MAK-25-B: Сварочный экструдер с подставкой; съемный экран горячего воздуха для предварительного нагрева башмака; сварочный башмак K-типа, частотный регулятор Powerbox (питание 220 В), картонная коробка.

- MAK-25-D: Сварочный экструдер с подставкой; съемный экран горячего воздуха для предварительного нагрева башмака; длинная боковая рукоятка (с крепежом) для сварки на уровне ног в положении стоя; сварочный башмак F-типа, частотный регулятор Powerbox (питание 220 В), картонная коробка.


Технические характеристики:

Модель экструдера MEK-25-B MAK-25-B MAK-25-D

Артикул

K04681A K04680A-B K04680A-D

Присадочный материал

ПП, ПЭ, ПВДФ

Форма присадочного материала

Пруток Ø 3 или 4 мм

MAX производительность при рабочей нагрузке

2,5 кг/ч (пруток Ø4 мм);
1,4 кг/ч (пруток Ø3 мм)

Рекомендуемая толщина свариваемых листов

4-15 мм или геомембраны от 1 мм

Нагрев камеры плавления

400 Вт

Питание блока управления Powerbox

220 В, 50 Гц

Длина экструдера

470 мм

Подача воздуха

Внешний источник Встроенный термофен

Требования к сжатому воздуху

300 л/мин при 0,4 бар ---

Мощность нагревателя воздуха

2 100 Вт 2 300 Вт с нагнетателем

Мощность привода шнека

1 000 Вт

Установленная мощность экструдера*

3 500 Вт 3 700 Вт

Масса экструдера со шнуром питания

5,0 кг 5,5 кг 6,3 кг

Цена

* Если используется генератор, его мощность должна быть, как минимум, в 2 раза выше установленной мощности экструдера.


Принадлежности:



Длинная боковая рукоятка
Арт. K05650. Рукоятка предназначена для крепления рядом со стандартной короткой боковой рукояткой, для использования экструдера для сварки геомембран в положении стоя. Поставляется с крепежом.


Удлинитель экструдера
Арт. K03231. Удлинитель устанавливается после экструзионной камеры, вместо держателя сварочного башмака. Сварочный башмак с держателем и с соплом горячего воздуха крепятся на форсунку в конце удлинителя и сохраняют возможность поворота на 360° и фиксации в любом положении.


Угловая насадка 45° на экструдер
Арт. K04122. Угловая насадка устанавливается после экструзионной камеры, вместо держателя сварочного башмака. Сварочный башмак с держателем и с соплом горячего воздуха крепятся на форсунку угловой насадки. Как угловая насадка, так и башмак с соплом могут вращаться на 360° и фиксироваться в любом положении.


Угловая насадка 90° на экструдер
Арт. K04123. Угловая насадка устанавливается после экструзионной камеры, вместо держателя сварочного башмака. Сварочный башмак с держателем и с соплом горячего воздуха крепятся на форсунку угловой насадки. Как угловая насадка, так и башмак с соплом могут вращаться на 360° и фиксироваться в любом положении.


Угловая насадка 45° на удлинитель
Арт. K03342. Угловая насадка используется только вместе с удлинителем экструдера Арт. K03231. Сварочный башмак с держателем и с соплом горячего воздуха крепятся на форсунку угловой насадки. Как угловая насадка, так и башмак с соплом могут вращаться на 360° и фиксироваться в любом положении.


Угловая насадка 90° на удлинитель
Арт. K03341. Угловая насадка используется только вместе с удлинителем экструдера Арт. K03231. Сварочный башмак с держателем и с соплом горячего воздуха крепятся на форсунку угловой насадки. Как угловая насадка, так и башмак с соплом могут вращаться на 360° и фиксироваться в любом положении.

Чтобы купить сварочные экструдеры MAK-25 или MEK-25, позвоните (495) 150-0822

Продажа ручных сварочных экструдеров MUNSCH: info@adr-t.ru

Ремонт ручных сварочных экструдеров MUNSCH: service@adr-t.ru

произв-сть под нагрузкой

В отличие от коллекторного электродвигателя, у асинхронного двигателя обороты и, соответственно, производительность экструдера не зависят от нагрузки, а зависят только от частоты питающего переменного напряжения.

Если экструдер установлен на подставку, включен и без нагрузки прогоняет присадочный материал через экструзионную камеру, его производительность – точно такая же, как и при максимальной рабочей нагрузке.

Независимость оборотов от нагрузки таит опасность для асинхронных двигателей – оператор не слышит по звуку работы, что двигатель перегружается. Для экструдеров MUNSCH это не страшно, все двигатели имеют электронную защиту от перегрузки.

Толщина листов

Рекомендации по толщине свариваемых листов даны на основании норм DVS 2207-4 Германской Ассоциации Сварщиков, исходя из производительности экструдера.

Этой производительности должно хватить на то, чтобы экструдер заполнял расплавом всё сечение шва и при этом двигался вперед с оптимальной скоростью, при которой глубина прогрева листов горячим воздухом составит около 0,5 мм. Уменьшение толщины листов (сечения шва) увеличивает скорость экструдера и снижает глубину предварительного прогрева, что может снизить прочность шва. Увеличение толщины листов снижает скорость и увеличивает глубину прогрева, что может деформировать околошовные зоны.

Другое ограничение по максимальной толщине свариваемых листов – в следующем. Чем толще листы, тем шире шов, тем шире и длиннее сварочный башмак, и тем больше необходимое усилие прижима экструдера к листам. Чтобы сварить листы толще 40 мм, нужен ОЧЕНЬ сильный и тяжелый сварщик с ОЧЕНЬ тяжелым экструдером.

Ориентировочное соответствие производительности экструдера и рекомендованной толщины свариваемых листов см. в таблице:

Произв-сть, кг/ч

Толщина, мм

2,0 15
3,6 30
6,0 40

Не верьте производителям, которые экструдер с производительностью до 6,0 кг/ч рекомендуют для сварки листов толщиной 55 мм! Сварить, конечно, можно. Но либо с нарушением технологии, либо не за один проход

Общие достоинства сварочных экструдеров MUNSCH:

  • Асинхронный электродвигатель нагнетателя воздуха, долговечный и необслуживаемый;
  • Фланцевое крепление экструзионной камеры к приводу, которое при производстве или ремонте экструдера позволяет исключить любые перекосы и увеличить срок службы подшипников;
  • Маслонаполненный редуктор привода шнека – долговечный и бесшумный;
  • Блокировки «холодного пуска», не позволяющие включить привод, пока экструдер не выйдет на рабочий температурный режим;
  • Аналоговые контроллеры температуры (на моделях с совмещенным терморегулятором для воздуха и материала) не включают-выключают нагреватели, а обеспечивают PID-регулирование, т.е. подбирают оптимальное напряжение питания нагревателей;
  • Интеллектуальный контроллер (на моделях с раздельным терморегулятором для воздуха и материала) не только обеспечивает PID-регулирование, но и предлагает максимально удобную для оператора логику работы;
  • Шнековая (а не плунжерная) конструкция экструзионной камеры на всех моделях; такая конструкция нетребовательна к погрешностям диаметра и формы сварочного прутка и обеспечивает однородную массу расплава;
  • Система подачи прутка имеет только одно отверстие, допускает значительные отклонения от номинального диаметра прутка, не позволяет одновременную подачу двух прутков (защита от дурака), исключает закручивание прутка;
  • Электронная защита двигателя по превышению нагрузки.
