Сварочные экструдеры GMEK/GMAK-350

Сварочные экструдеры GMEK/GMAK-350


Профессиональные ручные сварочные экструдеры GMEK/GMAK-350 для гранул
Производство MUNSCH / МЮНШ (Германия)



Применение:

Сварка емкостей и конструкций из листового ПП, ПЭ, ПВДФ и пр. термопластов первой группы. Сварка оболочек предизолированных труб или фасонных деталей безнапорных трубопроводов.

Варианты исполнения:



MAK: Экструдеры (в отличие от экструдеров MEK) оснащены комплектным термофеном, с встроенным нагнетателем воздуха.
Нет потребности в дополнительном оборудовании для нагнетания воздуха.
Удобство работы в полевых условиях.


MEK: Экструдеры (в отличие от экструдеров MAK) оснащены нагревателем воздуха (газа), требуется подача от компрессора или газового баллона.
Требования к подаче воздуха или др. газа - 0,4 бар, 300 л/мин.
Более легкая конструкция, возможность тщательной очистки воздуха, возможность подачи азота для сварки окисляющихся пластиков.

Обладая всеми общими достоинствами экструдеров MUNSCH, экструдеры GMEK/GMAK-350 имеют следующие особенности:

  • Подача присадочного материала в виде гранул. Аналог с подачей сварочного прутка – Серия 40.
  • Присадочный материал – ПП, ПЭ, ПВДФ; для сварки ПВХ – выбирайте U5R или MINI-Xtruder.
  • Средняя производительность. Аналог с высокой производительностью – GMAK-600.
  • Экструдеры GMEK/GMAK-350 комплектуются боковой рукояткой и сварочным башмаком, предназначенными для сварки емкостей и конструкций из листового ПВДФ, ПП, ПЭ и пр. термопластов первой группы, и обозначается GMAK-350-B или GMEK-350-B. Модификации GMAK-350-D или GMEK-350-D для сварки геомембран в положении стоя не производится.
  • Раздельные нагреватели экструзионной камеры и горячего воздуха, благодаря чему отлично настраивается даже на ветру и при холодной погоде; интеллектуальный контроллер с преднастроенными материалами и возможностью программирования других материалов.

Особенности асинхронного двигателя:

В отличие от GMAK-420,экструдеры GMEK/GMAK-350 оборудованы асинхронным (а не коллекторным) двигателем привода шнека, который не имеет графитовых щеток или других трущихся частей.

Ресурс асинхронного двигателя в разы больше, чем у коллекторного (с графитовыми щетками). Кроме того, асинхронный двигатель рассчитан на постоянный (а не повторно-кратковременный) режим работы.

Однако обороты асинхронного двигателя регулируются частотным регулятором Powerbox, который представляет собой тяжелый «чемоданчик» с электронной начинкой. Powerbox заметно увеличивает стоимость сварочного экструдера и делает его неудобным для полевых условий эксплуатации.

РЕКОМЕНДАЦИЯ: Если не предполагается интенсивный режим работы с длительными (более 15 мин) интервалами непрерывной сварки, выбирайте более дешевые экструдеры GMAK-420.


Комплект поставки экструдеров GMEK/GMAK-350:

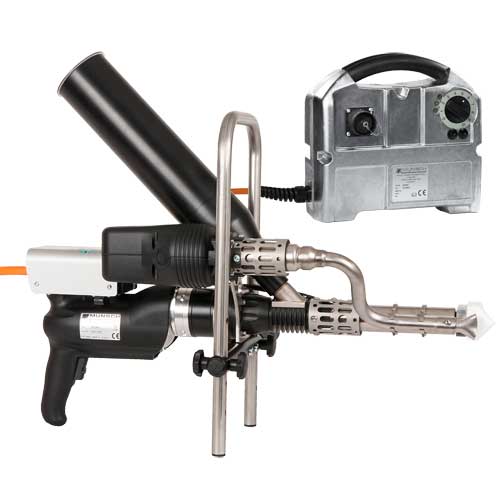

Сварочный экструдер с подставкой; съемный экран горячего воздуха для предварительного нагрева башмака; сварочный башмак K-типа, частотный регулятор Powerbox (питание 220 В), картонная коробка.



Технические характеристики:

Модель экструдера GMEK-350-B GMAK-350-B

Артикул

K05628 K05922

Присадочный материал

ПП, ПЭ, ПВДФ

Форма присадочного материала

Гранулы

MAX производительность при рабочей нагрузке

4,0 кг/ч

Рекомендуемая толщина свариваемых листов

8-30 мм или геомембраны от 1 мм

Нагрев камеры плавления

650 Вт

Питание блока управления Powerbox

220 В, 50 Гц

Длина экструдера

680 мм

Подача воздуха

Внешний источник Встроенный термофен

Требования к сжатому воздуху

300 л/мин при 0,4 бар ---

Мощность нагревателя воздуха

2 100 Вт 2 300 Вт с нагнетателем

Мощность привода шнека

1 800 Вт

Установленная мощность экструдера*

4 550 Вт 4 750 Вт

Масса экструдера со шнуром питания

10,0 кг 10,5 кг

* Если используется генератор, его мощность должна быть, как минимум, в 2 раза выше установленной мощности экструдера.


Чтобы купить сварочные экструдеры GMEK/GMAK-350, позвоните (495) 150-0822

Продажа ручных сварочных экструдеров MUNSCH: info@adr-t.ru

Ремонт ручных сварочных экструдеров MUNSCH: service@adr-t.ru

произв-сть под нагрузкой

В отличие от коллекторного электродвигателя, у асинхронного двигателя обороты и, соответственно, производительность экструдера не зависят от нагрузки, а зависят только от частоты питающего переменного напряжения.

Если экструдер установлен на подставку, включен и без нагрузки прогоняет присадочный материал через экструзионную камеру, его производительность – точно такая же, как и при максимальной рабочей нагрузке.

Независимость оборотов от нагрузки таит опасность для асинхронных двигателей – оператор не слышит по звуку работы, что двигатель перегружается. Для экструдеров MUNSCH это не страшно, все двигатели имеют электронную защиту от перегрузки.

Толщина листов

Рекомендации по толщине свариваемых листов даны на основании норм DVS 2207-4 Германской Ассоциации Сварщиков, исходя из производительности экструдера.

Этой производительности должно хватить на то, чтобы экструдер заполнял расплавом всё сечение шва и при этом двигался вперед с оптимальной скоростью, при которой глубина прогрева листов горячим воздухом составит около 0,5 мм. Уменьшение толщины листов (сечения шва) увеличивает скорость экструдера и снижает глубину предварительного прогрева, что может снизить прочность шва. Увеличение толщины листов снижает скорость и увеличивает глубину прогрева, что может деформировать околошовные зоны.

Другое ограничение по максимальной толщине свариваемых листов – в следующем. Чем толще листы, тем шире шов, тем шире и длиннее сварочный башмак, и тем больше необходимое усилие прижима экструдера к листам. Чтобы сварить листы толще 40 мм, нужен ОЧЕНЬ сильный и тяжелый сварщик с ОЧЕНЬ тяжелым экструдером.

Ориентировочное соответствие производительности экструдера и рекомендованной толщины свариваемых листов см. в таблице:

Произв-сть, кг/ч

Толщина, мм

2,0 15
3,6 30
6,0 40

Не верьте производителям, которые экструдер с производительностью до 6,0 кг/ч рекомендуют для сварки листов толщиной 55 мм! Сварить, конечно, можно. Но либо с нарушением технологии, либо не за один проход

Общие достоинства сварочных экструдеров MUNSCH:

  • Асинхронный электродвигатель нагнетателя воздуха, долговечный и необслуживаемый;
  • Фланцевое крепление экструзионной камеры к приводу, которое при производстве или ремонте экструдера позволяет исключить любые перекосы и увеличить срок службы подшипников;
  • Маслонаполненный редуктор привода шнека – долговечный и бесшумный;
  • Блокировки «холодного пуска», не позволяющие включить привод, пока экструдер не выйдет на рабочий температурный режим;
  • Аналоговые контроллеры температуры (на моделях с совмещенным терморегулятором для воздуха и материала) не включают-выключают нагреватели, а обеспечивают PID-регулирование, т.е. подбирают оптимальное напряжение питания нагревателей;
  • Интеллектуальный контроллер (на моделях с раздельным терморегулятором для воздуха и материала) не только обеспечивает PID-регулирование, но и предлагает максимально удобную для оператора логику работы;
  • Шнековая (а не плунжерная) конструкция экструзионной камеры на всех моделях; такая конструкция нетребовательна к погрешностям диаметра и формы сварочного прутка и обеспечивает однородную массу расплава;
  • Система подачи прутка имеет только одно отверстие, допускает значительные отклонения от номинального диаметра прутка, не позволяет одновременную подачу двух прутков (защита от дурака), исключает закручивание прутка;
  • Электронная защита двигателя по превышению нагрузки.
