Гидравлическая машина стыковой сварки PT-250

Стыковой сварочный аппарат Tecnodue для сварки газопроводов из ПНД труб

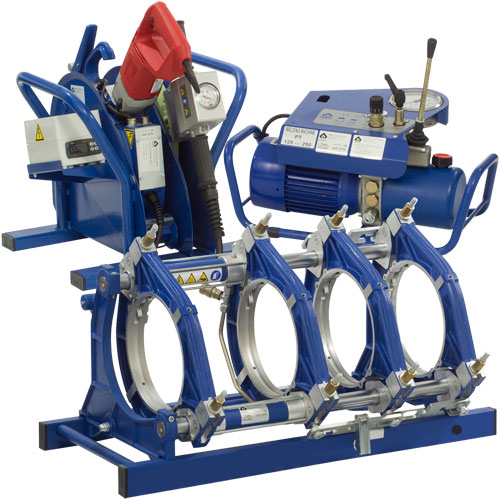

Гидравлическая машина стыковой сварки PT-250
Производитель: Tecnodue (Италия)


Гидравлический аппарат PT-250 предназначен для стыковой сварки полиэтиленовых труб диаметром 65-250 мм без каких-либо ограничений по толщине стенки труб или по назначению трубопровода. С равным успехом сваривает встык трубы из ПП, ПВДФ и др. термопластов.

Для удобства сварки труб малых диаметров с малой толщиной стенки из ПЭ-80 и ПЭ-100 в сварочную таблицу добавлена процедура при единственном высоком давлении согласно ГОСТ Р 55276.

Средняя и высокая степень автоматизации сварки предназначены для сварки газопроводов и пр. опасных производственных объектов. Предлагаем ознакомиться с Особенностями сварки ПНД труб при строительстве газораспределительных сетей. Аттестация аппаратов в НАКС - по запросу.

Гарантийный срок 2 года.

Варианты автоматизации сварочных машин PT 250:

неавтоматизированные

Низкая степень автоматизации:
Маркировка машины – PT-250. Управление работой гидравлики – ручное, с помощью органов управления на гидравлическом агрегате. Настройка температуры сварочного зеркала – кнопками на панели электронного термостата. Параметры сварки (температура, давление, время) выбираются по сварочным таблицам. Протоколирования нет.
«Низкая степень автоматизации» – определение бытовое, не нормативное. Согласно классификации п.10.4.5 СП 62.13330.2011 и теперь уже устаревшего СНиП 42-01-2002, самая низкая степень автоматизации называется «с ручным управлением», без двусмысленности.

Базовый комплект PT-250:
Цена 575 938,80 руб включая НДС

PT 250 LDU средняя степень автоматизации

Средняя степень автоматизации:
Машина PT-250 плюс съемный блок автоматизации LDU, который устанавливается на гидравлический агрегат сварочной машины и подключается к датчику температуры сварочного зеркала и датчикам давления масла в прямой и обратной ветках гидравлической системы. Блок LDU является навигатором, который рассчитывает оптимальные параметры сварки и по ходу сварочного процесса дает оператору подсказки на дисплее и в форме звуковых сигналов.
В полном соответствии с определением нормативов по поводу «сварочного оборудования средней степени автоматизации», по окончании сварки параметры сварочного процесса сохраняются в памяти LDU в форме протокола, который можно распечатать на встроенном или внешнем принтере или перенести в компьютер.
Сварочный аппарат PT-250-LDU может применяться для сварки газопроводов.

Базовый комплект PT-250:
Цена 575 938,80 руб включая НДС
Блок LDU:
Цена 373 431,98 руб включая НДС

PT 250 CNC высокая степень автоматизации

Высокая степень автоматизации:
Маркировка машины – PT-250 CNC. Гидравлический агрегат машины смонтирован в одном корпусе с модулем автоматизации CNC. Как и предписано нормативами по отношению к «сварочному оборудованию высокой степени автоматизации», модуль CNC не только рассчитывает оптимальные значения параметров сварки, но и сам управляет исполнительными механизмами: регулирует температуру сварочного зеркала, сводит-разводит трубы и регулирует усилие прижима, а также протоколирует сварочный процесс.

Для полного соответствия нормативному определению «сварочного аппарата высокой степени автоматизации» на аппарат PT-250 CNC необходимо установить устройство автоматического извлечения сварочного зеркала MDD (опция). На сварочной машине с высокой степенью автоматизации по окончании нагрева торцов труб сварочное зеркало удаляется из зоны сварки автоматически, без участия оператора.

Сварочный аппарат PT-250-CNC – самый удобный выбор для сварки газопроводов, без каких-либо ограничений и с полным выполнением всех требований и рекомендаций законодательства.

Базовый комплект PT-250 CNC:
Цена 1 183 174,76 руб включая НДС

Устройство MDD – см. ниже


Технические характеристики:

Наименование PT 250
Артикул
РТ250
Диаметры сварки, мм
63-250
Питание, В
230
Установленная мощность, Вт
3500
Шкала манометра, бар
0-100
Рабочая площадь гидравлических поршней, см2
5,89
Максимальный ход каретки, мм
145
Масса базового комплекта, кг
109
Размеры транспортировочного ящика, мм
1050х1000х760

Базовая комплектация:

  • Центратор с гидравлическим приводом, с двумя неподвижными и двумя подвижными трубными хомутами внутренним диаметром 250 мм. На рабочей поверхности хомутов – защелки для крепления редукционных вкладышей. Положение внутреннего неподвижного хомута легко изменяется. На центраторе установлено устройство отрыва сварочного зеркала от торцов труб.
  • Гидравлический агрегат с рычагом включения насоса и клапанами регулировки давления (только для низкой и средней степени автоматизации). Отлично защищен от пыли и влаги. «Быстрые» гидроразъемы запираются при отключении, а также исключают возможность их перепутать друг с другом.
  • Блок автоматизации LDU (только для средней степени автоматизации).
  • Гидравлический агрегат в едином корпусе с модулем автоматизации CNC (только для высокой степени автоматизации).
  • Электрический торцеватель с микроконтактом безопасности.
  • Сварочное зеркало с точным электронным терморегулятором и равномерным распределением температуры по рабочим поверхностям – как и у всех сварочных зеркал Tecnodue. Долговечное трехслойное тефлоновое покрытие с отличными антипригарными свойствами. Сварочное зеркало оборудовано дополнительным стрелочным термометром, который показывает температуру даже при отключении питания.
  • Подставка для хранения и переноски торцевателя и сварочного зеркала.
  • Ключи для всех рабочих регулировок центратора.
  • Инструкция по эксплуатации, сварочные таблицы.
  • Деревянный ящик для хранения и транспортировки комплекта.

Чтобы купить сварочный аппарат Tecnodue в любой комплектации и с любой степенью автоматизации сварки, позвоните (495) 150-0822
Продажа сварочных аппаратов Tecnodue: info@adr-t.ru
Ремонт сварочных аппаратов Tecnodue: service@adr-t.ru

Дополнительные принадлежности:


Сменные вкладыши для крепления труб: Сменные редукционные вкладыши для крепления труб. Быстрое крепление к защелкам, расположенным на внутренней стороне хомутов центратора. Предусмотрено также крепление болтами через отверстия в хомутах центратора.

Ø225х250мм (6 широких и 2 узких полукольца), арт. PT250E225;
Цена 13 087,90 руб включая НДС


Ø200х250мм (6 широких и 2 узких полукольца), арт. PT250E200;
Цена 13 799,20 руб включая НДС


Ø180х250мм (6 широких и 2 узких полукольца), арт. PT250E180;
Цена 14 795,02 руб включая НДС


Ø160х250мм (6 широких и 2 узких полукольца), арт. PT250E160;
Цена 15 577,45 руб включая НДС


Ø140х250мм (6 широких и 2 узких полукольца), арт. PT250E140;
Цена 16 075,36 руб включая НДС


Ø125х250мм (6 широких и 2 узких полукольца), арт. PT250E125;
Цена 16 786,66 руб включая НДС


Ø110х250мм (6 широких и 2 узких полукольца), арт. PT250E110;
Цена 17 569,09 руб включая НДС


Ø90х250мм (6 широких и 2 узких полукольца), арт. PT250E090;
Цена 17 924,73 руб включая НДС


Ø75х250мм (6 широких и 2 узких полукольца), арт. PT250E075;
Цена 19 347,33 руб включая НДС


Ø63х250мм (6 широких и 2 узких полукольца), арт. PT250E063;
Цена 19 418,46 руб включая НДС


«Узкими» условно называют полукольца со скосом рабочей поверхности для фиксации литых отводов.
Узкий полухомут для центратора, арт. PT250G Узкий полухомут для центратора, арт. PT250G
Полухомут со скосом рабочей поверхности. Устанавливается на центратор вместо одного из стандартных «широких» полухомутов. Служит для фиксации литых отводов Ø250 мм, которые не имеют прямой «шейки».
Цена 8 393,33 руб включая НДС

Фланцедержатель Фланцедержатель Ø63-250мм, арт. PT250S
Фланцедержатель крепится в один из хомутов центратора. Используется для приварки бурта под фланец к торцу трубы.
Цена 29 447,78 руб включая НДС
Устройство автоматического извлечения сварочного зеркала MDD – устройство автоматического извлечения сварочного зеркала, арт. PT250TD
Устанавливается на центратор аппарата PT-250 любой степени автоматизации. Срабатывает при разведении труб после нагрева торцов и мягко поднимает сварочное зеркало в верхнее положение.
Цена 106 694,85 руб включая НДС

WA-250 – центратор для ремонтных работ, арт. WA250B
WA-250 – центратор для ремонтных работ, арт. WA250B
Облегченный безрамный центратор с одним подвижным и двумя неподвижными хомутами внутренним диаметром 250 мм, с отверстиями под винты крепления редукционных вкладышей. Внешний неподвижный хомут легко демонтируется, еще более облегчая центратор WA-250.
Центратор WA не накладывает никаких ограничений на толщину стенки свариваемых труб и не препятствует автоматизации и протоколированию сварочного процесса.
Используется для выполнения ремонтных работ на трубопроводах, когда требуется стыковая сварка пластиковых труб на весу.
Цена 140 979,46 руб включая НДС

По запросу центратор WA может поставляться ВМЕСТО обычного центратора в базовом комплекте машин PT. Такой комплект, очевидно, дешевле обычного базового комплекта.
