Сварочные аппараты ACT 40

Электромуфтовый сварочный аппарат АСТ3 (ADVANCE, Англия)

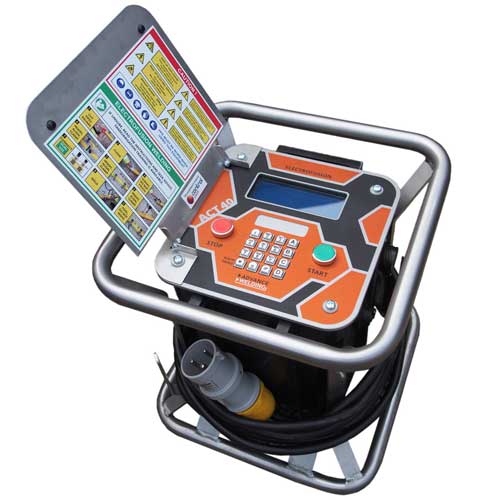

Аппараты ACT 40 для электромуфтовой сварки
Производитель: ADVANCE Welding (Англия)


АСТ 40 – универсальные и полнофункциональные аппараты с интуитивным управлением, предназначенные для сварки напорных труб из ПЭ и ПП с помощью соединительных деталей с закладными нагревателями, рассчитанных на сварочное напряжение 8-48 В.

Отличительная особенность – аппараты АСТ 40 предназначены для самых жестких условий эксплуатации. Стеклопластиковый корпус подвешен внутри стальной рамы на амортизирующих креплениях и защищен от падения, как «черный ящик» самолета (в отличие от аппаратов ATS500). Рама однако вносит заметный вклад в габариты и вес аппаратов.

Аппараты ACT 40 – т.н. трансформаторные сварочные аппараты. Это обозначает, что питающее напряжение поступает на понижающий трансформатор непосредственно, а не после повышения частоты. Недостаток – больший вес, чем у т.н. инверторных аппаратов. Достоинство трансформаторных сварочных аппаратов – в более высокой надежности. Подробнее о конструкции инверторных и трансформаторных сварочных аппаратов см. в Инструкции по сварке закладными нагревателями.

Ввод напряжения и времени сварки:
- Сканирование штрих-кода;
- Ручной ввод последовательности цифр штрих-кода;
- Ручной ввод напряжения и времени сварки;
- Ввод по стандарту Fusamatic для фитингов Fusion и Plasson, оборудованных тестовым сопротивлением в одном из сварочных контактов. Для этого аппарат должен быть оборудован сварочными проводами с разъемами Fusamatic (опция).

Протоколирование сварочного процесса:
АСТ 40 имеет функцию протоколирования для сварки ПЭ газопроводов. Внутренняя память – на 2048 протоколов. Выгрузка протоколов – с помощью USB-флешки, хранение в компьютере в виде базы данных с удобным поиском и просмотром перед распечаткой.

Мощность сварочного аппарата и рабочий диапазон:
Мощность аппарата соответствует требованиям гармонизированного ГОСТ Р ИСО 12176-2, сварочный ток – 100 А пиковый и 65 А длительный. Этого достаточно, чтобы гарантировать работоспособность аппаратов АСТ 40 с фитингами любой формы и любого производителя в диапазоне Ø16÷630 мм. На практике аппараты АСТ 40 сваривают большинство фитингов большего диаметра.
Для проверки вашего фитинга продиктуйте последовательность цифр штрих-кода нашим менеджерам. Для самых больших фитингов – рассмотрите самый мощный в мире аппарат ATS HP.

Органы управления и порты:
- 4-строчный жидко-кристаллический дисплей с 20-ю символами в строке, с задней подсветкой. Меню русифицировано. Дисплей отображает параметры сети питания, окружающую температуру, внутреннее сопротивление фитинга, сварочное напряжение и ток, количество переданной энергии, общее время сварки и его обратный отсчет, а также (если введено) общее время остывания и его обратный отсчет.
- Влагозащищенная металлическая буквенно-цифровая клавиатура и функциональные кнопки.
- Порт USB для обновления программного обеспечения.

Условия эксплуатации и безопасность:
- Стеклопластиковый корпус и стальная рама с амортизирующими креплениями защищают от небрежного обращения.
- Влагозащита IP 65.
- Контакт заземления в шнуре питания.
- Шнур питания длиной 10 м позволяет использовать аппарат на большом расстоянии от генератора без удлинителей.
- Сварочные провода длиной 3 м (стандарт) или 5 м (опция) позволяют держать аппарат снаружи траншеи.
- Яркая раскраска для снижения вероятности наезда строительной техникой.
- Низкая чувствительность к отклонению параметров сети питания: напряжение 184÷276 В, частота 40÷60 Гц.
- Нижний предел температуры эксплуатации (включая работоспособность ЖК-дисплея) -15°C.
- Верхний предел температуры эксплуатации +50°C, даже под палящим солнцем.

Качество сварки:
Согласно требованиям ISO 12176-2 и гармонизированного ГОСТ Р ИСО 12176-2, аппараты АСТ 40 выполняют самодиагностику, контроль сети питания, а также непрерывный контроль фактических параметров сварки:
- Сварочное напряжение в пределах ±1,25% от номинала.
- Отсутствие резких изменений сварочного тока; быстрый и значительный (10%) рост тока интерпретируется как множественное замыкание витков спирали фитинга; быстрое и значительное снижение тока интерпретируется как нарушение сварочной цепи.

Если дисплей написал, что сварка закончена, можно быть уверенным, что сварочный процесс прошел при требуемом напряжении (без просадок от недостатка мощности аппарата), фитинг получил требуемое количество тепла, и это тепло равномерно распределилось по свариваемой поверхности.

Таким образом фактическое качество сварки аппаратами АСТ 40 зависит только:
- От качества труб и фитинга; хозяин аппарата может активировать считывание кода отслеживания (traceability);
- От качества выполнения подготовительных работ оператором; хозяин аппарата может активировать обязательное считывание паспорта сварщика. Стандартное программное обеспечение распознает паспорт сварщика по стандарту Frialen и по собственному стандарту ADVANCE Welding; возможно программирование с распознаванием паспортов по ISO 12176-3.


Технические характеристики:

Модель аппарата

ACT 40

Ввод параметров сварки:
Ручной ввод параметров
Ручной ввод цифр штрих-кода
Сканер штрих-кода
Fusamatic
Да
Да
Да
Да

Сканирование кода отслеживания

Да

Температурная компенсация

Авто

Протоколирование сварки

Да

Количество протоколов в памяти

2048

Выгрузка протоколов

USB-флешка

Напряжение питания, В

Перем. 230 ± 20%

Частота питания, Гц

40÷70

Мощность питания, Вт:
3680
5660
Ток питания, А:
16
24,6

Сварочное напряжение, В

8÷48

Сварочный ток, А:
65
100

Гарантированный рабочий диапазон Ø, мм

16÷630

Рабочая температура воздуха, °C

-15 ÷ +50

Класс защиты

IP 65

Длина шнура питания, м

10

Длина сварочных проводов, м

3

Стандартные сварочные разъемы

Ø 4,0 мм

Переходники разъемов в комплекте

Ø 4,7 мм

Размеры, см

38 х 38 х 39

Масса, кг

28,0

Цена*

Цена 139 200,75 руб включая НДС

* Аттестация НАКС. Спец. условия по доставке.


Опции:


Провода для сварочного аппарата (цена за комплект)

Арт.AW00-0919. Провода длиной 3 м, штекер угловой, сварочные терминалы угловые комбинированные Ø4,0+4,7 мм. Включены в стандартную комплектацию аппаратов.
Цена 24 371,85 руб включая НДС


Арт.AW00-0619. Провода длиной 6 м, штекер угловой, сварочные терминалы угловые комбинированные Ø4,0+4,7 мм. Поставляются как дополнительно, так и вместо стандартных проводов.
Цена 28 121,36 руб включая НДС


Арт.AW00-0140. Провода длиной 3 м, штекер угловой, сварочные терминалы прямые Fusamatic. Поставляются как дополнительно, так и вместо стандартных проводов.
Цена 24 059,39 руб включая НДС


Арт.AW00-0843. Провода Arctic с изоляцией из кремнийорганической (силиконовой) резины, длина 6 м, штекер угловой, сварочные терминалы угловые комбинированные Ø4,0+4,7 мм. Поставляются как дополнительно, так и вместо стандартных проводов.
Цена 42 182,05 руб включая НДС



Адаптеры для сварки (цена за комплект из 2 шт.)

Арт.AW20-0003. Сварочные адаптеры для прямого перехода с Ø4.0 на Ø4.7.
Цена 4 296,32 руб включая НДС


Арт.AW20-0001. Сварочные адаптеры для прямого перехода с Ø4.7 на Ø4.0.
Цена 4 296,32 руб включая НДС



Чтобы купить электрофузионный сварочный аппарат АСТ 40, позвоните (495) 150-0822

Продажа сварочных аппаратов ADVANCE Welding: info@adr-t.ru

Ремонт сварочных аппаратов ADVANCE Welding: service@adr-t.ru

Мощность питания и ток питания:

Потребляемая мощность аппарата ограничена двумя факторами:

  • Формальное ограничение Европейских норм CE, требующее, чтобы сила тока в проводе и вилке питания не превышала формальных характеристик провода и вилки, в данном случае 16 А. Максимальная потребляемая мощность, соответствующая этим требованиям при напряжении питания 230 В, равна 3680 Вт и указана здесь как «длительная». При такой мощности питания аппарат может работать бесконечно долго без перегрева – как в кабеле или вилке питания, так и в электронике аппарата.
  • Ни одна из частей аппарата не должна успеть перегреться в переходном режиме в начале сварочного процесса, когда закладная спираль фитинга еще сравнительно холодная, ее сопротивление мало, а сварочный ток максимально высок. В начале сварочного процесса мощность питания данного аппарата может достигать 5660 Вт. При напряжении питания 230 В это соответствует 24,6 А. Этот ток действует короткое время и не успевает перегреть ни 16-амперную вилку, ни шнур питания; указан здесь как «кратковременный».

Ограничения мощности, указанные для всех аппаратов ADVANCE Welding, в значительной мере введены искусственно, для соответствия Европейским нормам CE по максимальному току в проводах питания. На самом деле, аппараты могут обеспечить заметно более высокую мощность нагрева.

Сварочный ток:

Сила тока, которую аппарат подает в сварочные провода, ограничена двумя факторами:

  • Формальное ограничение Европейских норм CE, требующее, чтобы сила тока в проводе и вилке питания не превышала формальных характеристик провода и вилки, в данном случае 16 А. Максимальная потребляемая мощность, соответствующая этим требованиям при напряжении питания 230 В, равна 3680 Вт. Максимальный сварочный ток, который при этом обеспечивается в сварочных проводах (с учетом КПД аппарата), не превышает 65 А. При мощности питания до 3680 Вт и сварочном токе до 65 А (указан здесь как «длительный») аппарат может работать бесконечно долго без перегрева – как в кабеле или вилке питания, так и в электронике аппарата.
  • Ни одна из частей аппарата не должна успеть перегреться в переходном режиме в начале сварочного процесса, когда закладная спираль фитинга еще сравнительно холодная, ее сопротивление мало, а сварочный ток максимально высок. Кратковременное действие сварочного тока до 100 А (указан здесь как «кратковременный») в начале сварочного процесса соответствует (с учетом КПД аппарата) мощности питания 5660 Вт. Эта мощность действует короткое время и не успевает привести к перегреву.

Ограничения сварочного тока, указанные для всех аппаратов ADVANCE Welding, в значительной мере введены искусственно, для соответствия Европейским нормам CE по максимальному току в проводах питания. На самом деле, аппараты могут обеспечить заметно более высокий сварочный ток.

Температурная компенсация:

Корректировка времени нагрева в зависимости от температуры окружающего воздуха.

«Авто» – программная корректировка времени на основании измерений встроенного термометра аппарата. Если автоматическая корректировка недоступна, к аппарату прилагается таблица поправочных коэффициентов.
