Цеховой сварочный аппарат PL-500 |
|

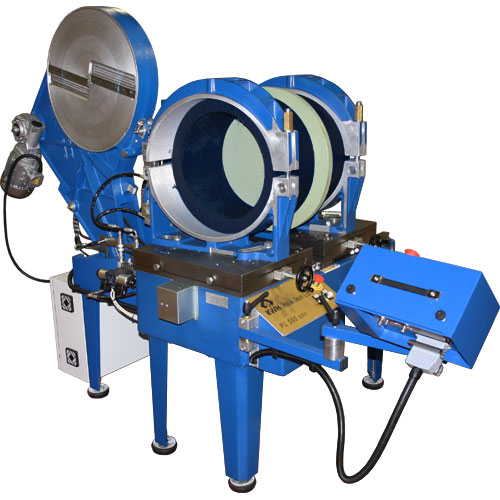

Цеховой сварочный аппарат PL-500
Производитель: Tecnodue (Италия)
Машины PL 500 предназначены для производства фасонных изделий из сегментов пластмассовых труб в цеховых условиях:
- Приварка патрубка к литому бурту под фланец (прямой шов);
- Приварка прямых патрубков к литым отводам или редукционным муфтам, которые изначально имеют очень короткую прямую шейку или вообще не имеют прямых участков (прямой шов);
- Изготовление отводов (угловой шов в диапазоне 0-45º);
- Изготовление прямоугольных тройников и крестовин (угловой шов 90º);
- Изготовление Y-тройников (первый угловой шов в диапазоне 120-135º и второй угловой шов в диапазоне 45-60º).
Привод центратора гидравлический. Привод торцевателя электрический, передача цепная. Нагрев сварочного зеркала электрический. Ввод торцевателя и сварочного зеркала в рабочую зону и вывод из нее – гидравлический. Закрывание и запирание всех трубных зажимов ручное.
Это первая машина в линейке PL с гидравлическим приводом ввода-вывода торцевателя и сварочного зеркала. На один размер меньшая машина PL-400 имеет ручной привод.
Вместе с тем, это последняя машина в линейке PL, производимая с низкой степенью автоматизации (версия C) с вытекающей отсюда экономией в цене. На размер большая машина PL-630 уже производится только с высокой степенью автоматизации (версия CNC).
Варианты автоматизации машин PL 500
|
Низкая степень автоматизации:
Маркировка машины – PL 500 C. Управление – ручное, с помощью органов управления на панели управления, которая находится в передней части основной машины. Параметры сварки (температура, давление, время) задаются оператором вручную, по сварочным таблицам. Никакие обратные связи не предусмотрены. Протоколирования нет.
|
|
Средняя степень автоматизации:
Машина PL-500-C, оснащенная внешним блоком автоматизации LDU, имеет среднюю степень автоматизации. Блок LDU можно приобрести отдельно в случае надобности и использовать по мере необходимости.
Блок LDU не управляет машиной непосредственно, а выполняет функции навигатора — рассчитывает оптимальное значение каждого параметра сварочного процесса, указывает его на дисплее на каждом этапе сварки и непрерывно дает оператору подсказки в виде рисунков и надписей на дисплее, а в особо важных случаях – в виде звуковых сигналов.
По окончании сварки блок автоматизации сохраняет информацию о рекомендованных и фактических параметрах сварочного процесса в своей памяти в виде протокола. Каждый протокол можно распечатать на встроенном или на внешнем принтере или перенести в компьютер для обработки и хранения.
|
|
Высокая степень автоматизации:
Маркировка машины – PL 500 CNC. В варианте CNC на основной машине нет панели управления гидравлическими и электрическими приборами. Вместо этого на регулируемой штанге крепится блок автоматического управления CNC, который не только считывает показания датчиков давления, температуры и пр., а и непосредственно управляет температурой сварочного зеркала и работой гидравлических приводов.
По окончании сварки блок CNC сохраняет информацию о рекомендованных и фактических параметрах сварочного процесса в своей памяти в виде протокола. Каждый протокол можно распечатать на встроенном или на внешнем принтере или перенести в компьютер для обработки и хранения.
|
Технические характеристики:
|
Рабочий диапазон диаметров, мм:
|
|
|
Прямые швы
Отводы
Прямоугольные тройники и крестовины
Y-тройники
|
250-500
250-500
250-400
250-400
|
|
Питание, В
|
3х380
|
|
Установленная мощность, Вт
|
11,0 КВт, 15 А
|
|
Максимальное давление, бар
|
160
|
|
Рабочая площадь гидравлических поршней, см2
|
10,99
|
|
Производительность гидронасоса, л/мин
|
3,5
|
|
Максимальный ход каретки, мм
|
290
|
|
Масса базового комплекта, кг
|
1100
|
|
Габариты базовой машины, мм
|
2000х1300х2000
|
|
Размеры транспортировочного ящика (базовый комплект), мм
|
1660х1400х1900
|
|
|
|
|
Базовая комплектация
- Основная машина с подвижными столами, с гидравлической системой.
- Блок автоматического управления CNC.
- Электроторцеватель с рукояткой, подвижно закрепленный на базовой машине.
- Сварочное зеркало с рукояткой, подвижно закрепленное на базовой машине.
- Правый и левый поворотные призматические трубные зажимы Ø500 мм для выполнения угловых швов в диапазоне 0-45º при производстве отводов.
- Редукционные вкладыши Ø250, 280, 315, 355, 400, 450 мм в призматические зажимы.
- Ключи для всех рабочих регулировок машины.
- Инструкция по эксплуатации, сварочные таблицы.
- Деревянный ящик для хранения и транспортировки базового комплекта.
|
|
Дополнительные принадлежности
|
|
Правый узкий зажим для фиксации литых фасонных изделий Ø500мм, арт. PC500G;
Левый узкий зажим для фиксации литых фасонных изделий Ø500мм, арт. PC315G;
|
|
Полный комплект редукционных вкладышей в узкий зажим (2 половинки на каждый диаметр) Ø250, 280, 315, 355, 400, 450 мм, арт. PC500GR;
|
|
Фланцедержатель Ø250-500мм, арт. PC500S
|
|
Комплект зажимов для производства прямоугольных тройников Ø400 мм, арт. PC500Y;
Полный комплект редукционных вкладышей в зажимы для производства прямоугольных тройников (6 половинок на каждый диаметр) Ø250, 280, 315, 355 мм, арт. PC500YR1;
|
|
Дополнительный зажим для производства крестовин Ø400 мм, арт. PC500YY;
Полный комплект редукционных вкладышей в зажим для производства крестовин (2 половинки на каждый диаметр) Ø250, 280, 315, 355 мм, арт. PC500YR2;
|
|
Комплект зажимов для производства Y-тройников Ø400 мм, арт. PC500W;
Полный комплект редукционных вкладышей в зажимы для производства Y-тройников (4 половинки на каждый диаметр) Ø250, 280, 315, 355 мм, арт. PC500WR
|
