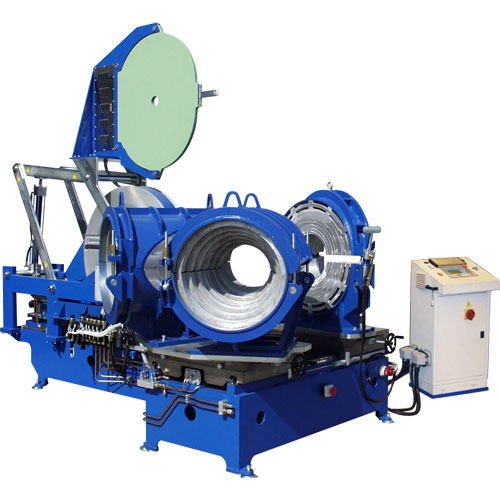

Цеховой сварочный аппарат PL-630

Цеховой сварочный аппарат PL-630


Цеховой сварочный аппарат PL-630
Производитель: Tecnodue (Италия)


Машины PL 630 предназначены для производства фасонных изделий из сегментов пластмассовых труб в цеховых условиях:
- Приварка патрубка к литому бурту под фланец (прямой шов);
- Приварка прямых патрубков к литым отводам или редукционным муфтам, которые изначально имеют очень короткую прямую шейку или вообще не имеют прямых участков (прямой шов);
- Изготовление отводов (угловой шов в диапазоне 0-45º);
- Изготовление прямоугольных тройников и крестовин (угловой шов 90º);
- Изготовление Y-тройников (первый угловой шов в диапазоне 120-135º и второй угловой шов в диапазоне 45-60º).
Привод центратора гидравлический. Привод торцевателя электрический, передача цепная. Нагрев сварочного зеркала электрический. Ввод торцевателя и сварочного зеркала в рабочую зону и вывод из нее – гидравлический. Закрывание и запирание призматических зажимов для производства отводов - гидравлическое.
Отличительная особенность машины PL 630 CNC от прочих машин серии PL – в том, что как прямые швы и отводы, так и прямоугольные тройники и крестовины, так и Y-тройники, производятся в одинаковом диапазоне диаметров, а именно 315-630 мм.

Варианты автоматизации машин PL 630

PL 400 – высокая степень автоматизации

Высокая степень автоматизации:

Маркировка машины – PL 630 CNC. В варианте CNC на основной машине нет панели управления гидравлическими и электрическими приборами. Вместо этого рядом с основной машиной устанавливается блок автоматического управления CNC, который не только считывает показания датчиков давления, температуры и пр., а и непосредственно управляет температурой сварочного зеркала, работой приводов рабочего стола, сварочного зеркала и пр. Весь сварочный процесс выполняется в полном смысле автоматически, присутствие оператора не требуется.
По окончании сварки блок CNC сохраняет информацию о рекомендованных и фактических параметрах сварочного процесса в своей памяти в виде протокола. Каждый протокол можно распечатать на встроенном или на внешнем принтере или перенести в компьютер для обработки и хранения.


С низкой или средней степенью автоматизации машины PL 630 не производятся.

Технические характеристики:
 Модель
PL 630 СNC
 Артикул
PC630
 Рабочий диапазон диаметров, мм:
              Прямые швы
              Отводы
              Прямоугольные тройники и крестовины
              Y-тройники
315-630
315-630
315-630
315-630
 Питание, В
3х380
 Установленная мощность, Вт
23 КВт, 35 А
 Максимальное давление, бар
150
 Рабочая площадь гидравлических поршней, см2
19,63
 Производительность гидронасоса, л/мин
6,7
 Максимальный ход каретки, мм
490
 Масса базового комплекта, кг
2200
 Габариты базовой машины, мм
3500х1700х3000

Базовая комплектация

- Основная машина с подвижными столами, с гидравлической системой.
- Блок автоматического управления CNC.
- Электроторцеватель с гидравлической системой ввода/вывода.
- Сварочное зеркало с гидравлической системой ввода/вывода.
- Правый и левый поворотные призматические трубные зажимы Ø630 мм для выполнения угловых швов в диапазоне 0-45º при производстве отводов.
- Редукционные вкладыши Ø315, 355, 400, 450, 500, 560 мм в призматические зажимы.
- Ключи для всех рабочих регулировок машины.
- Инструкция по эксплуатации, сварочные таблицы.
- Деревянный ящик для хранения и транспортировки базового комплекта.

Дополнительные принадлежности
Узкий зажим Правый узкий зажим для фиксации литых фасонных изделий Ø630мм, арт. PC630G;

Левый узкий зажим для фиксации литых фасонных изделий Ø630мм, арт. PC630G;

Вкладыши для узкого зажима Полный комплект редукционных вкладышей в узкий зажим (2 половинки на каждый диаметр) Ø315, 355, 400, 450, 500, 560 мм, арт. PC630GR;
Фланцедержатель Фланцедержатель Ø315-630мм, арт. PC630S
Оснастка для тройников Комплект зажимов для производства прямоугольных тройников Ø630 мм, арт. PC630Y;

Полный комплект редукционных вкладышей в зажимы для производства прямоугольных тройников (6 половинок на каждый диаметр) Ø315, 355, 400, 450, 500, 560 мм, арт. PC630YR1;
Оснастка для крестовин Дополнительный зажим для производства крестовин Ø630 мм, арт. PC630YY;

Полный комплект редукционных вкладышей в зажим для производства крестовин (2 половинки на каждый диаметр) Ø315, 355, 400, 450, 500, 560 мм, арт. PC630YR2;
Оснастка для Y-тройников Комплект зажимов для производства Y-тройников Ø630 мм, арт. PC630W;

Полный комплект редукционных вкладышей в зажим для производства Y-тройников (6 половинок на каждый диаметр) Ø315, 355, 400, 450, 500, 560 мм, арт. PC630WR
