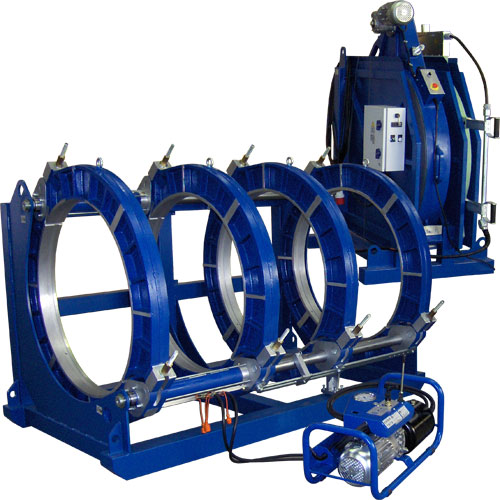

Гидравлическая машина стыковой сварки PT-800 Производитель: Tecnodue (Италия)
Гидравлический аппарат PT-800 предназначен для стыковой сварки труб из ПЭ, ПП, ПВДФ и др. термопластов в диапазоне Ø450-800 мм без каких-либо ограничений по толщине стенки. Сварка труб Ø400 с толщиной стенки до SDR11.
Низкая степень автоматизации:
Маркировка машины – PT-800. Управление работой гидравлики – ручное, с помощью органов управления на гидравлическом агрегате. Управление температурой сварочного зеркала – кнопками на панели электронного термостата. Параметры сварки (температура, давление, время) выбираются по сварочным таблицам. Протоколирования нет.
Средняя степень автоматизации:
Машина PT-800 плюс съемный блок автоматизации LDU, который устанавливается на гидравлический агрегат сварочной машины и подключается к датчику температуры сварочного зеркала и датчикам давления масла в прямой и обратной ветках гидравлической системы. Блок LDU является навигатором, который рассчитывает оптимальные параметры сварки и по ходу сварочного процесса дает оператору подсказки на дисплее и в форме звуковых сигналов. По окончании сварки параметры сварочного процесса сохраняются в памяти LDU в форме протокола, который можно распечатать на встроенном или внешнем принтере или перенести в компьютер.
Высокая степень автоматизации:
Маркировка машины – PT-800-CNC. Гидравлический агрегат машины смонтирован в одном корпусе с модулем автоматизации CNC который не только рассчитывает оптимальные значения параметров сварки, но также непосредственно регулирует температуру сварочного зеркала, управляет гидроприводом и протоколирует сварочный процесс.
По требованию производителя, машина PT-800-CNC должна поставляться в комплекте с электрокраном для манипуляций с торцевателем и сварочным зеркалом (см. ниже), в противном случае она снимается с гарантии.
Устройство автоматического извлечения сварочного зеркала для PT-800 не производится. Поэтому формально, согласно Российским нормам (СНиП 42-01-2002, п.10.4.5), сварочный аппарат PT-800-CNC не относится к высокой степени автоматизации.
Технические характеристики:
Наименование
PT 800
Артикул
РТ800
Диаметры сварки, мм
450-800
Питание, В
3х400
Установленная мощность, Вт
14100
Шкала манометра, бар
0-160
Рабочая площадь гидравлических поршней, см2
20,41
Максимальный ход каретки, мм
390
Масса базового комплекта, кг
884
Транспортные размеры обрешетки центратора, мм
2200х1500х1320
Размеры транспортировочного ящика, мм
1500х800х1500
Базовая комплектация
Центратор с гидравлическим приводом, с двумя неподвижными и двумя подвижными трубными хомутами внутренним диаметром 800 мм. На рабочей поверхности хомутов – защелки для крепления редукционных вкладышей. Положение внутреннего неподвижного хомута легко изменяется. На центраторе установлено устройство отрыва сварочного зеркала от торцов труб.
Гидравлический агрегат с рычагом включения насоса и клапанами регулировки давления (только для низкой и средней степени автоматизации). Отлично защищен от пыли и влаги. «Быстрые» гидроразъемы запираются при отключении, а также исключают возможность их перепутать друг с другом.
Блок автоматизации LDU (только для средней степени автоматизации).
Гидравлический агрегат в едином корпусе с модулем автоматизации CNC (только для высокой степени автоматизации).
Электрический торцеватель с микроконтактом безопасности.
Сварочное зеркало с точным электронным терморегулятором и равномерным распределением температуры по рабочим поверхностям – как и у всех сварочных зеркал Tecnodue. Долговечное трехслойное тефлоновое покрытие с отличными антипригарными свойствами. Сварочное зеркало оборудовано дополнительным стрелочным термометром, который показывает температуру даже при отключении питания.
Подставка для хранения и переноски торцевателя и сварочного зеркала.
Ключи для всех рабочих регулировок центратора.
Инструкция по эксплуатации, сварочные таблицы.
Деревянный ящик для хранения и транспортировки комплекта.
Дополнительные принадлежности:
Сменные редукционные вкладыши для крепления труб. Крепление – болтами через отверстия в хомутах центратора.
Ø710х800мм (8 широких полуколец), арт. PT800R710;
Ø630х800мм (8 широких полуколец), арт. PT800R630;
Ø560х630мм (8 широких полуколец), арт. PT630R560;
Ø500х630мм (8 широких полуколец), арт. PT630R500;
Ø450х500мм (8 широких полуколец), арт. PT500R450;
Фланцедержатель Ø450-800мм, арт. PT800S
Фланцедержатель крепится в один из хомутов центратора. Используется для приварки бурта под фланец к торцу трубы.
Электрокран для электроторцевателя и сварочного зеркала, арт. PT800H
Крепится к раме центратора PT-800 с возможностью свободного поворота стрелы. Служит для манипуляций с элекроторцевателем и сварочным зеркалом. Управление – с пульта.
