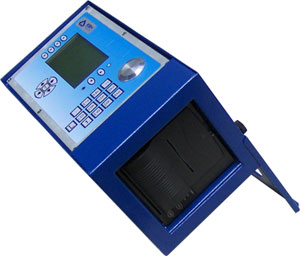

Съемный блок автоматизации сварки LDU |
 |
Съемный блок автоматизации сварки LDU Производитель: Tecnodue (Италия) Технические характеристики:
Модель
|
LDU-2009
|
Артикул
|
LDU2009
|
Питание, В
|
230 ± 20%
|
Установленная мощность, Вт
|
30
|
MAX рабочее давление, бар
|
160
|
Рабочая температура
|
-20 … +70°C
|
Температура хранения
|
-40 … +85°C
|
Влажность (без конденсации)
|
95%
|
Объем памяти
|
1500 протоколов
|
Масса, кг
|
5
|
Габариты, мм
|
340х180х180
|
Съемный модуль LDU предназначен для автоматизации процесса стыковой сварки пластиковых труб и протоколирования параметров сварочного процесса. Аналогичные модули часто называют «протоколерами». LDU – это ОЧЕНЬ ПРОДВИНУТЫЙ протоколер.
Как и все аналогичные устройства, обеспечивающие «полуавтоматическую» сварку, модуль LDU получает информацию от датчиков сварочной машины (температура сварочного зеркала и давление масла) и от встроенного датчика температуры воздуха. Затем запрашивает у оператора информацию о свариваемых изделиях (тип, материал, диаметр и SDR) и предпочитаемом стандарте сварочной технологии. Затем служит оператору навигатором по сварочному процессу – отображает на дисплее текущее состояние сварочного процесса и необходимые действия оператора. Кроме того, подает звуковые сигналы – предупреждения и ошибки.
Все фактические параметры сварочного процесса записываются в память LDU вместе с расчетными идеальными параметрами в виде протоколов. В каждый протокол записываются также идентификационные данные – имя сварщика, время и место сварки, модель и серийный номер сварочной машины, наименование объекта и номер сварного шва и пр.
Любой из сохраненных протоколов можно распечатать на встроенном принтере протоколера или перенести в память компьютера.
Для удобства работы модуль LDU крепится к гидравлическому агрегату полевых сварочных машин серии PT, к рабочему столу цеховых сварочных машин серии PL, или устанавливается под регулируемым наклоном на любую горизонтальную поверхность.
Согласно классификации СНиП 42-01-2002 (п.10.4.5), гидравлическая машина с добавлением модуля LDU относится к «средней степени автоматизации». Другого дополнительного оборудования для средней степени автоматизации не требуется.
Отличительные особенности LDU:
- Модуль LDU сочетает простоту в повседневном использовании с широчайшими возможностями настроек и программирования.
- Модуль LDU оборудован встроенным аккумулятором, который обеспечивает работу LDU в течение 0,5-1,0 часа. При кратковременном сбое питания позволяет закончить сварочный процесс без ошибок в протоколе.
- В памяти модуля LDU запрограммированы технические характеристики гидравлических стыковых сварочных машин Tecnodue – полевых (для монтажа трубопроводов) и цеховых (для производства фасонных деталей из труб). Однако блок LDU совместим с любой гидравлической стыковой сварочной машиной любого мирового производителя. Для этого датчики подключаются через переходники.
- Модуль LDU не только считывает значение давления в прямой ветке гидравлической системы, но и фиксирует изменения давления в обратной ветке. Это сильно повышает точность прибора, исключает ошибки при определении момента перехода к следующей фазе сварочного процесса, даже когда работа ведется на низком давлении (сваривается тонкостенная труба малого диаметра).
- Датчики давления находятся в специальных адаптерах между разъемами центратора и гидравлическими шлангами, а не в гидравлическом агрегате. Это повышает точность мгновенных измерений, т.к. в переходных режимах давление в различных частях гидравлической системы заметно отличается.
- Датчики температуры зеркала, температуры воздуха и давления масла легко программно калибруются. Если сигнал датчика не пропорционален величине измеряемого параметра, при калибровке учитываются коэффициенты нелинейности.
- Модуль LDU оборудован не буквенно-цифровым, а полнографическим дисплеем, который позволяет выводить полный объем информации, полезной для оператора - тексты, таблицы, графики и изображения.
- Программное обеспечение переведено на десятки Европейских и Азиатских языков. Модули LDU, поставляемые в Россию, преднастроены на Русский язык, а также могут быть программно переключены на следующие языки: Английский, Немецкий, Финский, Шведский, Венгерский, Болгарский, Польский.
- В памяти блока LDU запрограммированы все основные технологии стыковой сварки пластиковых труб: DVS, ISO, UNI, WIS, British Gas, PSI, UPI, NIOT, INSTA. Оператор выбирает технологию при подготовке к сварке; по умолчанию предлагается DVS.
- Кроме неизменных запрограммированных мировых технологий стыковой сварки, довольно просто программно добавить свою технологию – коэффициенты расчета температуры, давления и времени на каждой фазе сварочного процесса, допуски этих параметров, логику срабатывания сигналов тревоги и типы этих сигналов и т.д.
- Данные, которые могут запрашиваться модулем LDU и затем распечатываться в протоколе, составляют огромный список. В меню настроек протоколера LDU из этого списка можно программно выбрать минимально необходимый набор данных, которые должен ввести оператор при подготовке к сварке, остальные деактивировать.
- Любой протокол можно просмотреть полностью на мониторе протоколера, а затем нажатием одной кнопки распечатать на встроенном принтере. Кроме этого, протоколы можно перенести в память компьютера в виде текстового файла или файла базы данных.
- LDU позволяет переносить данные в компьютер через т.н. серийный порт (порт RS-232, отголоски устаревших компьютерных технологий), а также через USB-кабель или USB-флэшку, для чего на задней панели прибора предусмотрены соответствующие разъемы.
- В комплект поставки LDU включена программа MEMOPLAN для хранения протоколов в компьютере в виде базы данных.
- Для программирования и изменения настроек модуля LDU предусмотрены 7 различных уровней доступа (7 различных паролей) – 2 для производителя и сервис-центра, остальные 5 – для дилера, владельца, оператора, прораба и сварщика. Сервис-центр может изменить набор действий, которые можно выполнять под тем или иным паролем.
- Модуль LDU защищен от ветра, пыли и влаги и предназначен для полевых условий эксплуатации. Температурные пределы корректной работы прибора – от -20ºC до +70ºC, однако они ограничиваются рабочим температурным диапазоном промышленного жидкокристаллического дисплея – примерно от -10ºC до +60ºC. При температурах, выходящих за этот диапазон, любой жидкокристаллический дисплей в мире начинает «глючить», требуется подогрев или охлаждение.
- В программе блока LDU допустимый температурный диапазон для выполнения стыковой сварки настроен согласно требованиям DVS – от 0ºC до +45ºC. Этот диапазон может быть легко изменен программно – см. инструкцию по эксплуатации.
- Модуль LDU стандартно оборудован сенсором на передней панели для электронного ключа, который предлагается как опция. В ключе закодированы идентификационные данные оператора. Если функция опроса электронного ключа программно активирована, модуль LDU может быть включен только оператором, имеющим ключ от этого или любого другого модуля LDU.
Базовая комплектация
- Модуль LDU с жидкокристаллическим монитором, клавиатурой и встроенным принтером.
- Комплект крепежа для установки LDU на гидравлический агрегат машин серии PT.
- Комплект для измерения давления в гидравлической системе – переходник с датчиком давления для прямой ветки, переходник с регистратором изменения давления для обратной ветки, кабели и штекер для включения в LDU. Переходники предназначены для стандартных быстроразъемных соединений (БРС), по умолчанию имеют диаметр 1/4” и предназначены главным образом для машин PT 125-PT 630. Если необходимы переходники другого размера – необходимо указывать в заказе.
- Комплект для измерения температуры – штекер для подключения к электронному термостату сварочного зеркала, кабель, штекер для включения в LDU.
- Шнур питания LDU от сети 220 В.
- Прозрачный рабочий чехол - защита от дождя, класс защиты IP54.
- Пластиковый чемодан для всех шнуров и переходников.
- Программа MEMOPLAN для хранения протоколов в компьютере в виде базы данных.
Весь комплект поставляется в картонной коробке.
Дополнительные принадлежности
- Комплект для измерения давления с переходниками 3/8” для машин PT 800-PT 1600 (Tecnodue), а также для машин Omicron, Ritmo и пр.
- Комплект для измерения давления с переходниками 1/4” для машин PT 125-PT 630.
- Комплект переходников 3/8” или 1/4” без датчиков и кабеля.
- Комплект крепежа для установки LDU на гидравлический агрегат машин старой серии PT и большинства машин других производителей.
- Встроенная GPS-система. Заказывается при заказе модуля LDU.
- Электронный ключ.
