Трубная серия S – безразмерная величина, которая является геометрической характеристикой трубы и выражается через номинальный диаметр DN и номинальную толщину стенки EN следующей формулой:

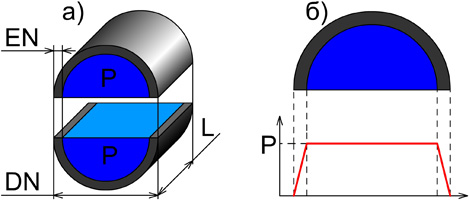

Физический смысл этой величины – в том, что она является коэффициентом пропорциональности между давлением жидкости или газа внутри трубы и напряжением растяжения в стенке трубы. Представим себе сегмент трубы длиной L, с номинальным диаметром DN и номинальной толщиной стенки EN, причем труба заполнена водой под давлением P. Для дальнейших расчетов мысленно рассечем трубу вместе с водой на 2 одинаковых половинки вдоль оси трубы (рис.а).
Давление в воде одинаково в любой точке воды. Давление вне трубы равно нулю. Давление в стенках трубы равномерно снижается от P к нулю при движении от внутренней поверхности стенки к наружной ее поверхности (рис.б). Это давление создает силу F, действующую перпендикулярно продольному сечению нашего сегмента трубы:
После оптимизации этой формулы получаем:
Эта сила F создает в стенке трубы растягивающее напряжение σ:
Подставив сюда выражение силы F из предыдущей формулы, получим:
Отсюда видно, что напряжение σ, создаваемое в материале трубы, прямо-пропорционально давлению P жидкости или газа внутри этой трубы. И коэффициент пропорциональности содержит только геометрические характеристики трубы – номинальный диаметр DN и номинальную толщину стенки EN. Этот коэффициент пропорциональности назвали трубной серией S:
Номинальное эксплуатационное давление PN, с расчетом на которое производятся трубы, представляет собой дискретный размерный ряд: 3.2, 4.0, 5.0, 6.3, 7.5, 8.0, 10.0, 12.5, 16.0, 20.0, 25.0 бар.
Единственная проблема – трудно запомнить сложное выражение величины S через DN и EN.
|
