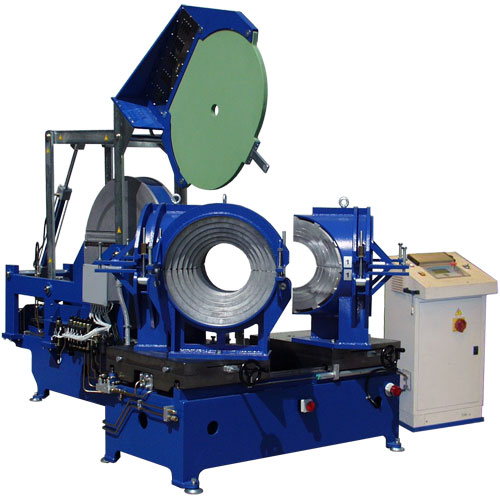

Машины PL 800 предназначены для производства фасонных изделий из сегментов пластмассовых труб в цеховых условиях:
- Приварка патрубка к литому бурту под фланец (прямой шов);
- Изготовление отводов (угловой шов в диапазоне 0-45º);
- Изготовление прямоугольных тройников и крестовин (угловой шов 90º);
- Изготовление Y-тройников (первый угловой шов в диапазоне 120-135º и второй угловой шов в диапазоне 45-60º).
Привод центратора гидравлический. Привод торцевателя электрический, передача цепная. Нагрев сварочного зеркала электрический. Ввод торцевателя и сварочного зеркала в рабочую зону и вывод из нее – гидравлический. Закрывание и запирание призматических зажимов для производства отводов - гидравлическое.
Варианты автоматизации машин PL 800
Высокая степень автоматизации:
Маркировка машины – PL 800 CNC. В варианте CNC на основной машине нет панели управления гидравлическими и электрическими приборами. Вместо этого рядом с основной машиной устанавливается блок автоматического управления CNC, который не только считывает показания датчиков давления, температуры и пр., а и непосредственно управляет температурой сварочного зеркала, работой приводов рабочего стола, сварочного зеркала и пр. Весь сварочный процесс выполняется в полном смысле автоматически, присутствие оператора не требуется. По окончании сварки блок CNC сохраняет информацию о рекомендованных и фактических параметрах сварочного процесса в своей памяти в виде протокола. Каждый протокол можно распечатать на встроенном или на внешнем принтере или перенести в компьютер для обработки и хранения.
С низкой или средней степенью автоматизации машины PL 800 не производятся.
|
Технические характеристики:
|
Модель
|
PL 800 СNC
|
|
Артикул
|
PC800
|
|
Рабочий диапазон диаметров, мм:
|
|
|
Прямые швы
Отводы
Прямоугольные тройники и крестовины
Y-тройники
|
315-800
315-800
315-630
315-630
|
|
Питание, В
|
3х380
|
|
Установленная мощность, Вт
|
23 КВт, 35 А
|
|
Максимальное давление, бар
|
150
|
|
Рабочая площадь гидравлических поршней, см2
|
19,63
|
|
Производительность гидронасоса, л/мин
|
6,7
|
|
Максимальный ход каретки, мм
|
490
|
|
Масса базового комплекта, кг
|
2400
|
|
Габариты базовой машины, мм
|
3500х1700х3000
|
|
|
|
Базовая комплектация
- Основная машина с подвижными столами, с гидравлической системой.
- Блок автоматического управления CNC.
- Электроторцеватель с гидравлической системой ввода/вывода.
- Сварочное зеркало с гидравлической системой ввода/вывода.
- Правый и левый поворотные призматические трубные зажимы Ø800 мм для выполнения угловых швов в диапазоне 0-45º при производстве отводов.
- Редукционные вкладыши Ø315, 355, 400, 450, 500, 560, 630, 710 мм в призматические зажимы.
- Ключи для всех рабочих регулировок машины.
- Инструкция по эксплуатации, сварочные таблицы.
- Деревянный ящик для хранения и транспортировки базового комплекта.
Дополнительные принадлежности
|
|
Правый узкий зажим для фиксации литых фасонных изделий Ø800мм, арт. PC800G;
Левый узкий зажим для фиксации литых фасонных изделий Ø800мм, арт. PC800G;
|
|
Полный комплект редукционных вкладышей в узкий зажим (2 половинки на каждый диаметр) Ø315, 355, 400, 450, 500, 560, 630, 710 мм, арт. PC630GR;
|
|
Фланцедержатель Ø315-800мм, арт. PC800S
|
|
Комплект зажимов для производства прямоугольных тройников Ø630 мм, арт. PC630Y;
Полный комплект редукционных вкладышей в зажимы для производства прямоугольных тройников (6 половинок на каждый диаметр) Ø315, 355, 400, 450, 500, 560 мм, арт. PC630YR1;
|
|
Дополнительный зажим для производства крестовин Ø630 мм, арт. PC630YY;
Полный комплект редукционных вкладышей в зажим для производства крестовин (2 половинки на каждый диаметр) Ø315, 355, 400, 450, 500, 560 мм, арт. PC630YR2;
|
|
Комплект зажимов для производства Y-тройников Ø630 мм, арт. PC630W;
Полный комплект редукционных вкладышей в зажимы для производства Y-тройников (4 половинки на каждый диаметр) Ø315, 355, 400, 450, 500, 560 мм, арт. PC630WR
|
|
