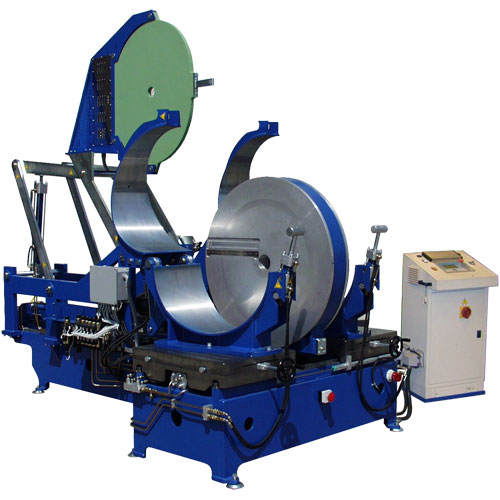

Машины PL 1201 предназначены для производства фасонных изделий из сегментов пластмассовых труб в цеховых условиях:
- Приварка патрубка к литому бурту под фланец (прямой шов);
- Изготовление отводов (угловой шов в диапазоне 0-45º);
- Изготовление прямоугольных тройников и крестовин (угловой шов 90º);
- Изготовление Y-тройников (первый угловой шов в диапазоне 120-135º и второй угловой шов в диапазоне 45-60º).
Привод центратора гидравлический. Привод торцевателя электрический, передача цепная. Нагрев сварочного зеркала электрический. Ввод торцевателя и сварочного зеркала в рабочую зону и вывод из нее – гидравлический. Закрывание и запирание призматических зажимов для производства отводов – гидравлическое.
Варианты автоматизации машин PL 1201
Высокая степень автоматизации:
Маркировка машины – PL 1201 CNC. В варианте CNC на основной машине нет панели управления гидравлическими и электрическими приборами. Вместо этого рядом с основной машиной устанавливается блок автоматического управления CNC, который не только считывает показания датчиков давления, температуры и пр., а и непосредственно управляет температурой сварочного зеркала, работой приводов рабочего стола, сварочного зеркала и пр. Весь сварочный процесс выполняется в полном смысле автоматически, присутствие оператора не требуется. По окончании сварки блок CNC сохраняет информацию о рекомендованных и фактических параметрах сварочного процесса в своей памяти в виде протокола. Каждый протокол можно распечатать на встроенном или на внешнем принтере или перенести в компьютер для обработки и хранения.
|
|
С низкой или средней степенью автоматизации машины PL 1201 не производятся.
|
Технические характеристики:
|
Модель
|
PL 1200 СNC
|
|
Артикул
|
PС12L
|
|
Рабочий диапазон диаметров, мм:
|
|
|
Прямые швы
Отводы
Прямоугольные тройники и крестовины
Y-тройники
|
630-1200
630-1200
630-1000
630-900
|
|
Питание, В
|
3х380
|
|
Установленная мощность, Вт
|
41 КВт, 60 А
|
|
Максимальное давление, бар
|
180
|
|
Рабочая площадь гидравлических поршней, см2
|
28,86
|
|
Производительность гидронасоса, л/мин
|
6,5
|
|
Максимальный ход каретки, мм
|
590
|
|
Масса базового комплекта, кг
|
6500
|
|
|
|
Базовая комплектация
- Основная машина с подвижными столами, с гидравлической системой.
- Блок автоматического управления CNC.
- Электроторцеватель с гидравлической системой ввода/вывода.
- Сварочное зеркало с гидравлической системой ввода/вывода.
- Правый и левый поворотные призматические трубные зажимы Ø1200 мм для выполнения угловых швов в диапазоне 0-45º при производстве отводов.
- Вкладыши Ø630, 710, 800, 900, 1000 мм в призматические зажимы.
- Ключи для всех рабочих регулировок машины.
- Инструкция по эксплуатации, сварочные таблицы.
- Деревянный ящик для хранения и транспортировки базового комплекта.
Дополнительные принадлежности
|
|
Фланцедержатель Ø630-1200 мм, арт. PC12LS
|
|
Комплект зажимов для производства прямоугольных тройников Ø1000 мм, арт. PC12LY;
Полный комплект редукционных вкладышей в зажимы для производства прямоугольных тройников (6 половинок на каждый диаметр) Ø630, 710, 800, 900 мм, арт. PC12LYR1;
|
|
Дополнительный зажим для производства крестовин Ø1000 мм, арт. PC12LYY;
Полный комплект редукционных вкладышей в зажим для производства крестовин (2 половинки на каждый диаметр) Ø630, 710, 800, 900мм, арт. PC12LYR2;
|
|
Комплект зажимов для производства Y-тройников Ø900 мм, арт. PC12LW;
Полный комплект редукционных вкладышей в зажимы для производства Y-тройников (4 половинки на каждый диаметр) Ø630, 710, 800 мм, арт. PC12LWR
|
