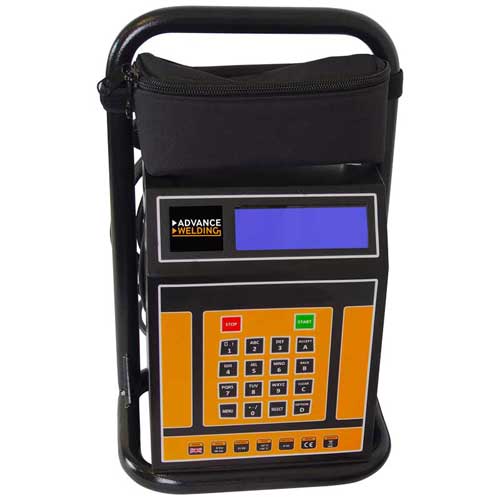

Аппарат ATS500 для электромуфтовой сварки
Производитель: ADVANCE Welding (Англия)
Аппарат ATS500 – универсальный и полнофункциональный электрофузионный сварочный аппарат с интуитивным управлением, предназначенный для сварки напорных труб из ПЭ и ПП с помощью соединительных деталей с закладными нагревателями, рассчитанных на сварочное напряжение 8-48 В.
По функциональным возможностям и мощностным характеристикам ATS500 повторяет аппарат ACT 40, от которого отличается общим строением корпуса, прежде всего ограниченной защитной стальной рамой, за счет этого ATS500 имеет заметно меньшие габариты и вес. Другое заметное отличие – шнур питания всего 4 м длиной, для намотки 10-метрового шнура здесь просто нет места. ATS500 – недорогая и компактная альтернатива аппарату ACT 40 для пользователя, который проявляет хотя бы минимальную аккуратность в обращении с оборудованием.
Ввод напряжения и времени сварки:
- Сканирование штрих-кода;
- Ручной ввод последовательности цифр штрих-кода;
- Ручной ввод напряжения и времени сварки.
Протоколирование сварочного процесса:
ATS500 имеет функцию протоколирования сварочного процесса. Внутренняя память – на 2048 протоколов. Выгрузка протоколов – с помощью USB-флешки, хранение в компьютере в виде базы данных с удобным поиском и просмотром перед распечаткой.
Аппарат аттестован в НАКС для сварки газопроводов из ПНД труб. Цена включает аттестационное свидетельство.
Мощность и рабочий диапазон:
Мощность аппарата соответствует требованиям гармонизированного ГОСТ Р ИСО 12176-2, сварочный ток – 100 А пиковый и 65 А длительный. Этого достаточно, чтобы гарантировать работоспособность аппарата ATS500 с фитингами любой формы и любого производителя в диапазоне Ø16÷630 мм. На практике аппарат сваривает большинство фитингов большего диаметра.
Для проверки вашего фитинга продиктуйте последовательность цифр штрих-кода нашим менеджерам. Для самых больших фитингов – рассмотрите самый мощный в мире аппарат ATS HP.
Органы управления и порты:
- 4-строчный ЖК-дисплей с 20-ю символами в строке, с задней подсветкой. Меню русифицировано. Дисплей отображает параметры сети питания, окружающую температуру, внутреннее сопротивление фитинга, сварочное напряжение и ток, количество переданной энергии, общее время сварки и его обратный отсчет, а также (если введено) общее время остывания и его обратный отсчет.
- Влагозащищенная металлическая буквенно-цифровая клавиатура и функциональные кнопки.
- Порт USB для обновления программного обеспечения.
Условия эксплуатации и безопасность:
- Стеклопластиковый корпус с порошковой окраской защищает от небольших ударов, однако ограниченная стальная рама не гарантирует полную неуязвимость при падении с насыпи в траншею (в отличие от ACT3).
- Влагозащита IP 65.
- Контакт заземления в шнуре питания.
- Сварочные кабели длиной 3 м (стандарт) или 5 м (опция) позволяют держать аппарат снаружи траншеи.
- Яркая раскраска для снижения вероятности наезда строительной техникой.
- Низкая чувствительность к отклонению параметров сети питания: напряжение 184÷276 В, частота 40÷60 Гц.
- Нижний предел температуры эксплуатации (включая работоспособность ЖК-дисплея) -15°C.
- Верхний предел температуры эксплуатации +50°C, даже под палящим солнцем.
Качество сварки:
Согласно требованиям ISO 12176-2 и гармонизированного ГОСТ Р ИСО 12176-2, аппарат ATS500 выполняет самодиагностику, контроль сети питания, а также непрерывный контроль фактических параметров сварки:
- Сварочное напряжение в пределах ±1,25% от номинала.
- Отсутствие резких изменений сварочного тока; быстрый и значительный (10%) рост тока интерпретируется как множественное замыкание витков спирали фитинга; быстрое и значительное снижение тока интерпретируется как нарушение сварочной цепи.
Если дисплей написал, что сварка закончена, можно быть уверенным, что сварочный процесс прошел при требуемом напряжении (без просадок от недостатка мощности аппарата), фитинг получил требуемое количество тепла, и это тепло равномерно распределилось по свариваемой поверхности.
Таким образом фактическое качество сварки аппаратом ATS500 зависит только:
- От качества труб и фитинга; хозяин аппарата может активировать считывание кода отслеживания (traceability);
- От качества выполнения подготовительных работ оператором; хозяин аппарата может активировать обязательное считывание паспорта сварщика. Стандартное программное обеспечение распознает паспорт сварщика по стандарту Frialen и по собственному стандарту ADVANCE Welding; возможно программирование с распознаванием паспортов по ISO 12176-3.
Технические характеристики и цена:
|
Модель аппарата
|
ATS500
|
|
Ввод параметров сварки:
Ручной ввод параметров
Ручной ввод цифр штрих-кода
Сканер штрих-кода
|
Да
Да
Да
|
|
Сканирование кода отслеживания
|
Да
|
|
Температурная компенсация
|
Авто
|
|
Протоколирование сварки
|
Да
|
|
Количество протоколов в памяти
|
2048
|
|
Выгрузка протоколов
|
USB-флешка
|
|
Напряжение питания, В
|
Перем. 220 ± 15%
|
|
Частота питания, Гц
|
40÷60
|
|
Ток питания, А:
|
15
|
|
Мощность питания:
|
3500
4500
|
|
Сварочное напряжение, В
|
8÷48
|
|
Сварочный ток, А:
|
65
80
100
|
|
Гарантированный рабочий диапазон Ø, мм
|
16÷630
|
|
Рабочая температура воздуха, °C
|
-15 ÷ +50
|
|
Класс защиты
|
IP 65
|
|
Длина шнура питания, м
|
4
|
|
Длина сварочных кабелей, м
|
3
|
|
Стандартные сварочные разъемы
|
комбинир. Ø 4,0 и 4,7 мм
|
|
Размеры, см
|
25 х 32 х 37
|
|
Масса, кг
|
20,0
|
Чтобы купить электрофузионный сварочный аппарат ATS500, позвоните (495) 150-0822
Продажа сварочных аппаратов ADVANCE Welding: info@adr-t.ru
Ремонт сварочных аппаратов ADVANCE Welding: service@adr-t.ru
|
Мощность питания:
Трансформатор электрофузионного аппарата вносит существенную реактивную (в данном случае индуктивную) составляющую в потребляемую мощность, сдвигая фазу тока относительно напряжения.
Полная (активно-реактивная) мощность измеряется в вольт-амперах и вычисляется как произведение напряжения U [В] и силы тока I[А] без учета фазового угла φ между ними.
Активная (или полезная) мощность измеряется в ваттах и вычисляется как произведение напряжения U [В], силы тока I[А] и косинуса фазового угла φ между ними.
|
|
Сварочный ток:
Под максимальным сварочным током электрофузионного аппарата можно понимать 3 величины:
- «Длительный» - сварочный ток, который не может привести к перегреву аппарата за длительный промежуток времени;
- «Кратковременный» - максимальный сварочный ток, который способен выдать аппарат. Система охлаждения аппарата обычно рассчитана на то, что такой высокий сварочный ток потребуется только в начале нагрева фитинга, пока спираль относительно холодная и имеет низкое сопротивление. Далее спираль должна нагреться, а потребляемый ею ток - снизиться до «длительного» или ниже. Иначе аппарат перегреется и отключится.
Однако в ряде случаев «длительный» и «кратковременный» токи совпадают.
- «Пиковый» - виртуальная величина максимального сварочного тока, характеризующая фитинг. Если на фитинг без всяких ухищрений сразу подать полное сварочное напряжение, то именно такой огромный ток будет потреблять его холодная спираль на первой секунде нагрева. Любой приличный электрофузионный аппарат имеет встроенную логику плавного подъема сварочного напряжения, чтобы за пару секунд спираль успела чуть нагреться и потребляла не более, чем «кратковременный» сварочный ток.
Таким образом, аппарат не способен фактически выдать «пиковый» сварочный ток, но способен сварить фитинг, рассчитанный на такой пиковый ток.
В спецификациях аппарата обычно указывается максимальный «кратковременный» сварочный ток.
|
|
Температурная компенсация:
Корректировка времени нагрева в зависимости от температуры окружающего воздуха.
«Авто» – программная корректировка времени на основании измерений встроенного термометра аппарата. Если автоматическая корректировка недоступна, к аппарату прилагается таблица поправочных коэффициентов для «Ручной» корректировки.
|
