Гратосниматели – устройства для снятия наружного сварочного грата на трубе

Устройства для обрезки наружного грата

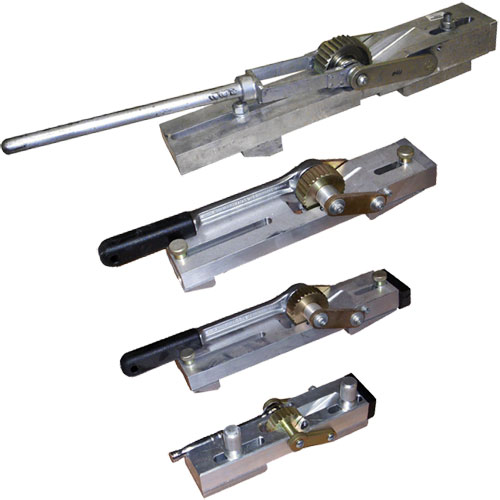

Гратосниматели – устройства для снятия наружного сварочного грата на трубе
Производитель: ADVANCE Welding (Англия)


«Грат» – немецкое слово, имеющее несколько значений: гребень, кромка, заусеница. Применительно к сварке встык пластиковых труб гратом называют валик выдавленного и застывшего материала как на наружной поверхности трубопровода (наружный грат), так и на внутренней поверхности (внутренний грат). Именно это значение слова «грат» наиболее устойчиво вошло в русский язык. Хотя в последних нормативных документах наружный сварочный грат на трубе уже назван «наружным валиком», а внутренний грат «внутренним валиком», в среде специалистов термин «сварочный грат» вряд ли когда-нибудь изживется.

Снятие наружного сварочного грата имеет смысл на пластиковых (чаще всего ПЭ) трубах при протяжке трубопровода – при бестраншейной прокладке или при восстановлении изношенных стальных трубопроводов протяжкой внутренней ПЭ трубы. В других случаях наружный грат на трубах ничему не мешает.

Гратосниматель используют сразу после формального окончания стыковой сварки, когда сварочный грат еще сравнительно мягкий. При снятии сварочного грата критически важно не повредить поверхности трубы, поэтому использование примитивных приспособлений настоятельно не рекомендуется, себе дороже.

Нож гратоснимателя врезают в наружный грат на трубе, затем регулируют положение нижних ограничителей гратоснимателя по диаметру трубы. Далее, качая рукоятку с зубчатым колесом, продвигают гратосниматель вдоль грата вокруг трубы. При этом нож обрезает наружный грат, не повреждая трубу, и одновременно притягивает гратосниматель к поверхности трубы.

Минимальный диаметр трубы в рабочем диапазоне гратоснимателя определяется высотой нижних ограничителей гратоснимателя и минимальным расстоянием между ними.
С максимальным диаметром сложнее. Он определяется не только максимальным расстоянием между ограничителями, но и максимальной шириной грата, на которую рассчитаны пазы в ограничителях и ширина ножа гратоснимателя. Ширина грата, в свою очередь, зависит от толщины стенки трубы, или от ее SDR.
В таблице указан «гарантированный диапазон» диаметров труб с SDR 11. В другом столбце «максимальный диаметр» труб, с которым может работать гратосниматель – это для труб с SDR 26.

Гратосниматели ADVANCE Welding изготовлены из анодированного алюминия и оцинкованной стали. Нож из инструментальной стали.


Технические характеристики и цены гратоснимателей:

Артикул Диапазон Ø, мм Размеры, мм Масса, кг
AT15-0045 63-125 210х60х70 0,9
AT15-0010 90-400 390х90х70 2,4
AT15-0110 400-1200 390х90х70 3,0

Запасные ножи

Арт.A402-0070 – нож для гратоснимателя арт.AT15-0045:
Арт.A402-0001 – нож для гратоснимателя арт.AT15-0010:
Арт.A402-0160 – нож для гратоснимателя арт.AT15-0110:

Чтобы купить гратосниматель для труб, позвоните (495) 150-0822
