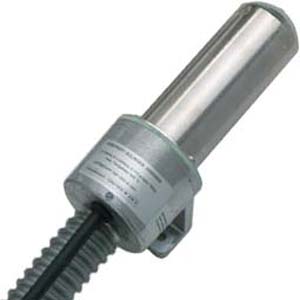

Промышленный нагреватель воздуха TYPE 3000
Производитель: FORSTHOFF/ФОРСТХОФФ (Германия)

Промышленный нагреватель воздуха TYPE 3000 предназначен для использования в различных технологических процессах, на конвейерах, в нагревательных каналах и пр.

Простая, надежная и жесткая конструкция со стальным корпусом, без экрана нагревателя, без регулятора мощности или пр. электроники.

Отверстие в передней части корпуса для выхода горячего воздуха – диаметром 50 или 20 мм. Соответственно, длина корпуса нагревателя – 117 или 130 мм.

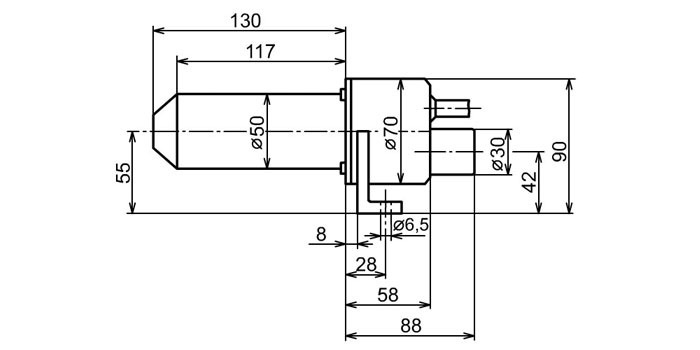

Ширина промышленного нагревателя TYPE 3000 – 80 мм. Другие размеры – см. на чертеже. Масса 1,1 кг.

Простая замена нагревательного элемента. Для замены – отвернуть 4 болта и снять корпус нагревателя.

TYPE 3000 предлагается с различными 2-спиральными и 3-спиральными нагревательными элементами с питанием от сети 220-230 В или 380-400 В, с различной мощностью спиралей. Внешние коммутации позволяют изменять совокупную мощность спиралей.

Конструкция и материалы промышленного нагревателя воздуха TYPE 3000 рассчитаны на нагрев воздуха до температуры не выше 700ºС.

Очевидно, что температура воздуха на выходе из нагревателя определяется тремя величинами:

• Совокупной мощностью спиралей нагревателя;
• Начальной температурой воздуха;
• Потоком воздуха.

Например, если поток воздуха 220 л/мин, то 3-киловаттный нагреватель нагреет его на ΔТ=680ºС. Это значит, что если температура воздуха на входе в нагреватель будет 20ºС, то на выходе из нагревателя – 700ºС.
Таким образом, для 3-киловаттного нагревателя минимально допустимый поток воздуха – 220 л/мин. При большем потоке температура воздуха на выходе из нагревателя будет ниже. При меньшем потоке – нагревательный элемент быстро сгорит.

Варианты исполнения

Артикул	Питание, В	Мощность, Вт	Поток возд., л/мин
F1060-52	220-230	800+800=1600	не менее 120
F1060-53	220-230	700+1200=1900	не менее 140
F1060-54	220-230	800+1400=2200	не менее 162
F1060-55	220-230	1100+1400=2500	не менее 185
F1060	220-230	1200+1800=3000	не менее 220
F1060-00	220-230	3х600=1800	не менее 132
F1060-01	380-400	3х600=1800	не менее 132
F1060-02	220-230	3х800=2400	не менее 176
F1060-03	380-400	3х800=2400	не менее 176
F1060-04	220-230	3х1000=3000	не менее 220
F1060-05	380-400	3х1000=3000	не менее 220
F1060-06	220-230	3х1200=3600	не менее 265
F1060-07	380-400	3х1200=3600	не менее 265

Применяемые сопла

На аппарат устанавливаются любые сопла с посадочным диаметром 50мм.

Запасные нагревательные элементы:
	Артикул Питание, В Мощность, Вт F3052 220-230 800+800=1600 F3053 220-230 700+1200=1900 F3054 220-230 800+1400=2200 F3055 220-230 1100+1400=2500 F3056 220-230 1200+1800=3000 F3100 220-230 3х600=1800 F3101 380-400 3х600=1800 F3102 220-230 3х800=2400 F3103 380-400 3х800=2400 F3104 220-230 3х1000=3000 F3105 380-400 3х1000=3000 F3106 220-230 3х1200=3600 F3107 380-400 3х1200=3600
