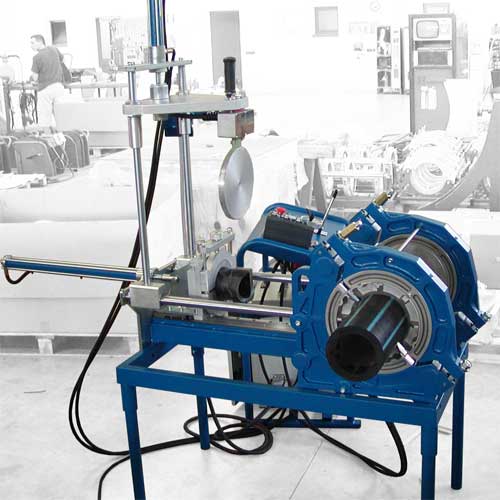

Цеховой сварочный аппарат SDI-315 для производства редукционных тройников
Производитель: Tecnodue (Италия)

Машина SDI 315 предназначена для производства неравнопроходных (редукционных) тройников из термопластов путем приварки патрубка (седловой врезки) Ø63-160 мм к основной трубе Ø125-315 мм.

Ограничения и рекомендации:

- Диаметр патрубка DN2 может лишь незначительно превышать половину диаметра основной трубы DN1. В противном случае давление, необходимое для приварки патрубка, может деформировать основную трубу. - После приварки патрубка и вырезки отверстия в основной трубе кольцевая жесткость основной трубы локально снижается. Этот эффект тем сильнее, чем больше DN2 патрубка по отношению к DN1 трубы. В наихудшем случае, когда DN2 равен половине DN1, сварное соединение имеет прочность на одну ступень SDR ниже, чем исходные труба и патрубок. Следует предусмотреть запас толщины стенки патрубка или трубы+патрубка.

Диаметр хомутов для основной трубы – 315 мм, для седловой врезки – 160 мм. Для фиксации трубы Ø125-280 мм и патрубка Ø63-140 в комплектацию включены легкосплавные редукционные вкладыши в хомуты. На одной стороне патрубка следует выполнить радиусный рез, соответствующий диаметру трубы.

На нагреватель устанавливается комплект сварочных насадок с тефлоновым покрытием – вогнутая для основной трубы и выпуклая для патрубка (седловой врезки). Насадки на нагреватель (см. ниже) в базовую комплектацию не включены.

Гидравлическая система управляется вручную с панели управления, по сварочным таблицам, и имеет 2 контура: для горизонтального перемещения патрубка и для вертикального перемещения нагревателя.

Чтобы максимально сохранить жесткость основной трубы на время сварки, отверстие в трубе сверлят после сварки и остывания шва. Для этого используют низкооборотную дрель и сверло-коронку подходящего диаметра.

Характеристики и цена:

Сварочные насадки:
