Цеховой сварочный аппарат SDI-1200 для изготовления редукционных тройников

Цеховой сварочный аппарат SDI-1200 для изготовления редукционных тройников


Цеховой сварочный аппарат SDI-1200 для изготовления редукционных тройников
Производитель: Tecnodue (Италия)

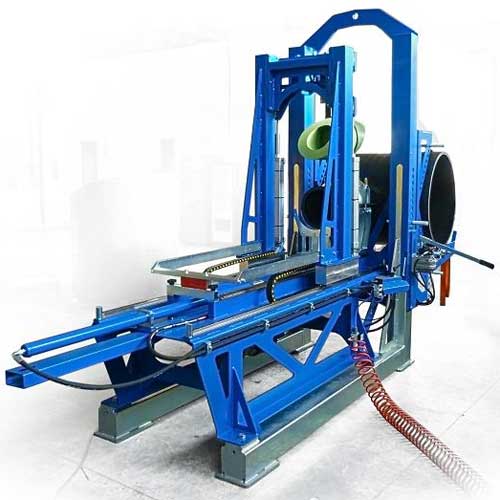

Машина SDI 1200 предназначена для производства неравнопроходных (редукционных) тройников из термопластов путем приварки патрубка (седловой врезки) к основной трубе Ø315-1200 мм. Диапазон диаметров патрубка согласовывается при заказе и может лежать в пределах Ø160-630 мм.

Ось патрубка может как пересекать ось трубы, так и смещаться в сторону (эксцентрические тройники). Величина смещения согласовывается при заказе.


Ограничения и рекомендации:


- Диаметр патрубка DN2 может лишь незначительно превышать половину диаметра основной трубы DN1. В противном случае давление, необходимое для приварки патрубка, может деформировать основную трубу.

- После приварки патрубка и вырезки отверстия в основной трубе кольцевая жесткость основной трубы локально снижается. Этот эффект тем сильнее, чем больше DN2 патрубка по отношению к DN1 трубы. В наихудшем случае, когда DN2 равен половине DN1, сварное соединение имеет прочность на одну ступень SDR ниже, чем исходные труба и патрубок. Следует предусмотреть запас толщины стенки патрубка или трубы+патрубка.

- Если гидравлическая система машины рассчитана на приварку патрубка Ø630 мм, то на ней будет трудно «ловить» малые давления, необходимые для приварки патрубка Ø160 мм. Для комфортного управления машиной MIN диаметр патрубка должен быть не меньше половины MAX диаметра патрубка. Например, 160-315 или 315-630 мм. Это следует учесть при заказе, тогда на машину будет установлена подходящая гидравлика.

Патрубок крепится в хомуты. Диаметр хомутов и набор редукционных вкладышей выбирается на основании заказа.

Основная труба крепится двумя ремнями к <-образным опорам с дополнительными регулируемыми нижними кронштейнами. Опоры с кронштейнами перемещаются вверх-вниз гидравлическим домкратом для прецизионного выравнивания трубы с патрубком.

На нагреватель устанавливается комплект сварочных насадок с тефлоновым покрытием – вогнутая для основной трубы и выпуклая для патрубка (седловой врезки). Состав насадок (см. ниже) определяется заказом.

Гидравлический привод горизонтального перемещения патрубка и контроля сварочного давления управляется вручную с панели управления, по сварочным таблицам. Пневматический привод вертикального перемещения нагревателя управляется клапаном, который также выведен на панель управления; регулируемый редуктор давления воздуха находится рядом с панелью.

Чтобы максимально сохранить жесткость основной трубы на время сварки, отверстие в трубе сверлят после сварки и остывания шва. Для этого используют низкооборотную дрель и сверло-коронку подходящего диаметра.


Технические характеристики:

Модель

SDI 1200

Диаметры основной трубы, мм:

315-1200

Диаметры седловой врезки, мм

в пределах 160-630

Питание, В

400

Давление воздуха, бар

6

Масса, кг

1620

Сварочные насадки:



Машина снабжена регулируемым упором для выступающего «хвостика» патрубка. Тем не менее, существуют ограничения на допустимое смещение оси патрубка X, хотя бы из соображения равномерного распределения сварочного давления по зоне сварки. Величина смещения согласовывается при заказе.
