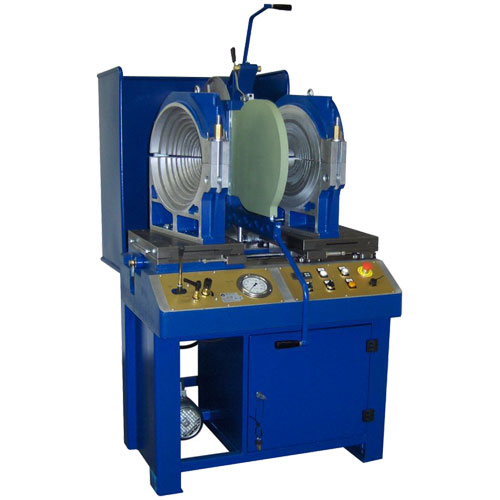

Цеховой сварочный аппарат PL-400

Цеховой сварочный аппарат PL-400


Цеховой сварочный аппарат PL-400
Производитель: Tecnodue (Италия)


Машины PL 400 предназначены для производства фасонных изделий из сегментов пластмассовых труб в цеховых условиях:
- Приварка патрубка к литому бурту под фланец (прямой шов);
- Приварка прямых патрубков к литым отводам или редукционным муфтам, которые изначально имеют очень короткую прямую шейку или вообще не имеют прямых участков (прямой шов);
- Изготовление отводов (угловой шов в диапазоне 0-45º);
- Изготовление прямоугольных тройников и крестовин (угловой шов 90º);
- Изготовление Y-тройников (первый угловой шов в диапазоне 120-135º и второй угловой шов в диапазоне 45-60º).
Привод центратора гидравлический. Привод торцевателя электрический, передача цепная. Нагрев сварочного зеркала электрический. Ввод торцевателя и сварочного зеркала в рабочую зону и вывод из нее – ручной. Закрывание и запирание всех трубных зажимов ручное.

Варианты автоматизации машин PL 400


PL 400 – неавтоматизированные

Низкая степень автоматизации:

Маркировка машины – PL-400-C. Управление – ручное, с помощью органов управления на панели управления, которая находится в передней части основной машины. Параметры сварки (температура, давление, время) задаются оператором вручную, по сварочным таблицам. Никакие обратные связи не предусмотрены. Протоколирования нет.

PL400 – средняя степень автоматизации

Средняя степень автоматизации:

Машина PL-400-C, оснащенная внешним блоком автоматизации LDU, имеет среднюю степень автоматизации. Блок LDU можно приобрести отдельно в случае надобности и использовать по мере необходимости.

Блок LDU не управляет машиной непосредственно, а выполняет функции навигатора — рассчитывает оптимальное значение каждого параметра сварочного процесса, указывает его на дисплее на каждом этапе сварки и непрерывно дает оператору подсказки в виде рисунков и надписей на дисплее, а в особо важных случаях – в виде звуковых сигналов.

По окончании сварки блок автоматизации сохраняет информацию о рекомендованных и фактических параметрах сварочного процесса в своей памяти в виде протокола. Каждый протокол можно распечатать на встроенном или на внешнем принтере или перенести в компьютер для обработки и хранения.

PL 400 – высокая степень автоматизации

Высокая степень автоматизации:

Маркировка машины – PL-400-CNC. В варианте CNC на основной машине нет панели управления гидравлическими и электрическими приборами. Вместо этого рядом с основной машиной устанавливается блок автоматического управления CNC, который не только считывает показания датчиков давления, температуры и пр., а и непосредственно управляеттемпературой сварочного зеркала и работой гидравлического привода.

По окончании сварки блок CNC сохраняет информацию о рекомендованных и фактических параметрах сварочного процесса в своей памяти в виде протокола. Каждый протокол можно распечатать на встроенном или на внешнем принтере или перенести в компьютер для обработки и хранения.

Машины PL-315-CNC, PL-400-CNC и PL-500-CNC (в отличие от PL-630-CNC и выше) не имеют автоматического извлечения сварочного зеркала из зоны сварки. Поэтому Российское законодательство (СНиП 42-01-2002, п.10.4.5) не относит их к высокой степени автоматизации.

Технические характеристики:
Модель
PL 400 С
PL 400 СNC
Артикул
PL400
PL400
Рабочий диапазон диаметров, мм:

             Прямые швы
             Отводы
             Прямоугольные тройники и крестовины
             Y-тройники
90-400
90-400
90-315
90-315
Питание, В
3х380
Установленная мощность, Вт
5,4 КВт, 8 А
6,1 КВт, 10 А
Максимальное давление, бар
160
Рабочая площадь гидравлических поршней, см2
6,47
Максимальный ход каретки, мм
210
Масса базового комплекта, кг
465
510
Габариты базовой машины, мм
1300х1150х1400
Размеры транспортировочного ящика (базовый комплект), мм
1660х1120х1900
1660х1200х1900

Базовая комплектация

- Основная машина с подвижными столами, с гидравлической системой, с панелью управления.
Панель управления на основной машине – только для низкой и средней степени автоматизации.
- Блок автоматизации LDU (только для средней степени автоматизации).
- Блок автоматического управления CNC (только для высокой степени автоматизации).
- Электроторцеватель с рукояткой, подвижно закрепленный на базовой машине.
- Сварочное зеркало с рукояткой, подвижно закрепленное на базовой машине.
- Правый и левый поворотные призматические трубные зажимы Ø400 мм для выполнения угловых швов в диапазоне 0-45º при производстве отводов.
- Редукционные вкладыши Ø90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355 мм в призматические зажимы.
- Ключи для всех рабочих регулировок машины.
- Инструкция по эксплуатации, сварочные таблицы.
- Деревянный ящик для хранения и транспортировки базового комплекта.

Дополнительные принадлежности
Узкий зажим Правый узкий зажим для фиксации литых фасонных изделий Ø400мм, арт. PC400G;

Левый узкий зажим для фиксации литых фасонных изделий Ø400мм, арт. PC400G;
Вкладыши для узкого зажима Полный комплект редукционных вкладышей в узкий зажим (2 половинки на каждый диаметр) Ø90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355 мм, арт. PC400GR;
Фланцедержатель Фланцедержатель Ø90-400мм, арт. PC400S
Оснастка для тройников Комплект зажимов для производства прямоугольных тройников Ø315 мм, арт. PC400Y;

Полный комплект редукционных вкладышей в зажим для производства прямоугольных тройников (6 половинок на каждый диаметр) Ø90, 110, 125, 140, 160, 180, 200, 225, 250, 280 мм, арт. PC400YR1;
Оснастка для крестовин Дополнительный зажим для производства крестовин Ø315 мм, арт. PC400YY;

Полный комплект редукционных вкладышей в зажим для производства крестовин (2 половинки на каждый диаметр) Ø90, 110, 125, 140, 160, 180, 200, 225, 250, 280 мм, арт. PC400YR2;
Комплект зажимов для производства Y-тройников Ø315 мм, арт. PC400W;

Полный комплект редукционных вкладышей в для производства Y-тройников (4 половинки на каждый диаметр) Ø90, 110, 125, 140, 160, 180, 200, 225, 250, 280 мм, арт. PC400WR
