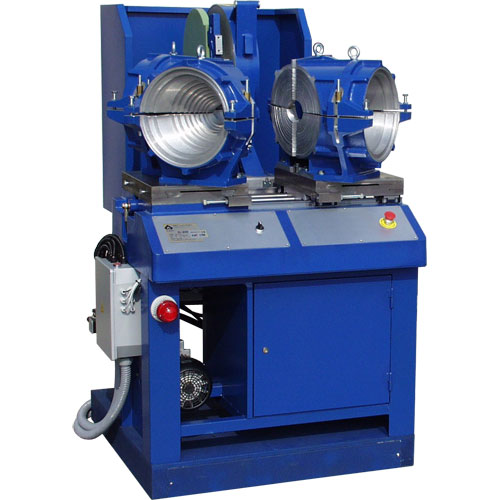

Машины PL 315 предназначены для производства фасонных изделий из сегментов пластмассовых труб в цеховых условиях:
- Приварка патрубка к литому бурту под фланец (прямой шов);
- Приварка прямых патрубков к литым отводам или редукционным муфтам, которые изначально имеют очень короткую прямую шейку или вообще не имеют прямых участков (прямой шов);
- Изготовление отводов (угловой шов в диапазоне 0-45º);
- Изготовление прямоугольных тройников и крестовин (угловой шов 90º);
- Изготовление Y-тройников (первый угловой шов в диапазоне 120-135º и второй угловой шов в диапазоне 45-60º).
Привод центратора гидравлический. Привод торцевателя электрический, передача цепная. Нагрев сварочного зеркала электрический. Ввод торцевателя и сварочного зеркала в рабочую зону и вывод из нее – ручной. Закрывание и запирание всех трубных зажимов ручное.
Варианты автоматизации машин PL 315
|
Низкая степень автоматизации:
Маркировка машины — PL 315 C. Управление — ручное, с помощью органов управления на панели управления, которая находится в передней части основной машины. Параметры сварки (температура, давление, время) задаются оператором вручную, по сварочным таблицам. Никакие обратные связи не предусмотрены. Протоколирования нет.
|
|
Средняя степень автоматизации:
Машина PL-315-C, оснащенная внешним блоком автоматизации LDU, имеет среднюю степень автоматизации. Блок LDU можно приобрести отдельно в случае надобности и использовать по мере необходимости.
Блок LDU не управляет машиной непосредственно, а выполняет функции навигатора — рассчитывает оптимальное значение каждого параметра сварочного процесса, указывает его на дисплее на каждом этапе сварки и непрерывно дает оператору подсказки в виде рисунков и надписей на дисплее, а в особо важных случаях – в виде звуковых сигналов.
По окончании сварки блок автоматизации сохраняет информацию о рекомендованных и фактических параметрах сварочного процесса в своей памяти в виде протокола. Каждый протокол можно распечатать на встроенном или на внешнем принтере или перенести в компьютер для обработки и хранения.
|
|
Высокая степень автоматизации:
Маркировка машины – PL-315-CNC. В варианте CNC на основной машине нет панели управления гидравлическими и электрическими приборами. Вместо этого рядом с основной машиной устанавливается блок автоматического управления CNC, который не только считывает показания датчиков давления, температуры и пр., а и непосредственно управляет температурой сварочного зеркала и работой гидравлического привода.
По окончании сварки блок CNC сохраняет информацию о рекомендованных и фактических параметрах сварочного процесса в своей памятив виде протокола. Каждый протокол можно распечатать на встроенном или на внешнем принтере или перенести в компьютер для обработки и хранения.
Машины PL-315-CNC, PL-400-CNC и PL-500-CNC (в отличие от PL-630-CNC и выше) не имеют автоматического извлечения сварочного зеркала из зоны сварки. Поэтому Российское законодательство (СНиП 42-01-2002, п.10.4.5) не относит их к высокой степени автоматизации.
|
Технические характеристики:
|
Модель
|
PL 315 С
|
PL 315 СNC
|
|
Артикул
|
PL315
|
PL315
|
|
Рабочий диапазон диаметров, мм:
|
|
|
|
Прямые швы
Отводы
Прямоугольные тройники и крестовины
Y-тройники
|
90-315
90-315
90-250
90-250
|
|
Питание, В
|
230
|
|
Установленная мощность, Вт
|
6,0 КВт, 26 А
|
7,5 КВт, 32 А
|
|
Максимальное давление, бар
|
100
|
120
|
|
Рабочая площадь гидравлических поршней, см2
|
6,47
|
|
Максимальный ход каретки, мм
|
210
|
|
Масса базового комплекта, кг
|
380
|
420
|
|
Габариты базовой машины, мм
|
1220х900х1500
|
|
Размеры транспортировочного ящика (базовый комплект), мм
|
1300х1000х1650
|
1400х1200х1600
|
|
|
|
Базовая комплектация
- Основная машина с подвижными столами, с гидравлической системой, с панелью управления.
Панель управления на основной машине – только для низкой и средней степени автоматизации.
- Электроторцеватель с рукояткой, подвижно закрепленный на базовой машине.
- Блок автоматизации LDU (только для средней степени автоматизации).
- Блок автоматического управления CNC (только для высокой степени автоматизации).
- Сварочное зеркало с рукояткой, подвижно закрепленное на базовой машине.
- Правый и левый поворотные призматические трубные зажимы Ø315 мм для выполнения угловых швов в диапазоне 0-45º при производстве отводов.
- Редукционные вкладыши Ø90, 110, 125, 140, 160, 180, 200, 225, 250, 280 мм в призматические зажимы.
- Ключи для всех рабочих регулировок машины.
- Инструкция по эксплуатации, сварочные таблицы.
- Деревянный ящик для хранения и транспортировки базового комплекта.
|
|
Дополнительные принадлежности
|
|
Правый узкий зажим для фиксации литых фасонных изделий Ø315мм, арт. PC315G;
Левый узкий зажим для фиксации литых фасонных изделий Ø315мм, арт. PC315G;
|
|
Полный комплект редукционных вкладышей в узкий зажим (2 половинки на каждый диаметр) Ø90, 110, 125, 140, 160, 180, 200, 225, 250, 280 мм, арт. PC315GR;
|
|
Фланцедержатель Ø90-315мм, арт. PC315S;
|
|
Комплект зажимов для производства прямоугольных тройников и крестовин Ø250 мм, арт. PC315Y;
Полный комплект редукционных вкладышей в зажимы для производства прямоугольных тройников (6 половинок на каждый диаметр) Ø90, 110, 125, 140, 160, 180, 200, 225 мм, арт. PC315YR1;
Дополнительный комплект редукционных вкладышей в зажимы для производства крестовин (2 половинки на каждый диаметр) Ø90, 110, 125, 140, 160, 180, 200, 225 мм, арт. PC315YR2;
|
|
Комплект зажимов для производства Y-тройников Ø250 мм, арт. PC315W;
Полный комплект редукционных вкладышей в зажимы для производства Y-тройников (4 половинки на каждый диаметр) Ø90, 110, 125, 140, 160, 180, 200, 225 мм, арт. PC315WR;
|
|
