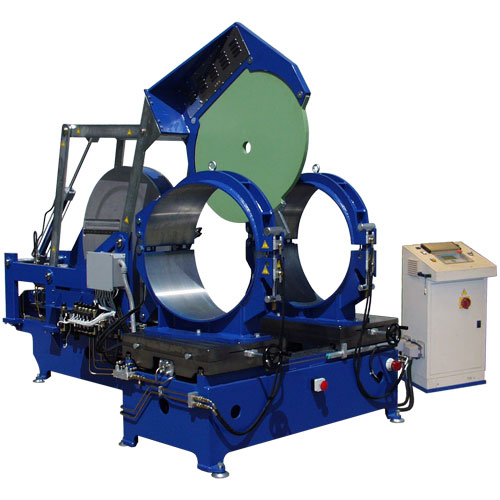

Машины PL 1601 предназначены для производства фасонных изделий из сегментов пластмассовых труб в цеховых условиях:
- Приварка патрубка к литому бурту под фланец (прямой шов);
- Изготовление отводов (угловой шов в диапазоне 0-45º);
- Изготовление прямоугольных тройников (угловой шов 90º).
Привод центратора гидравлический. Привод торцевателя электрический, передача цепная. Нагрев сварочного зеркала электрический. Ввод торцевателя и сварочного зеркала в рабочую зону и вывод из нее – гидравлический. Закрывание и запирание призматических зажимов для производства отводов – гидравлическое.
Машина оснащена двумя гидравлическими насосами – один для центратора, другой для всех остальных гидравлических приводов. Каждый из насосов имеет переключение на 50% или 100% производительности.
Варианты автоматизации машин PL 1601
Высокая степень автоматизации:
Маркировка машины – PL 1601 CNC. В варианте CNC на основной машине нет панели управления гидравлическими и электрическими приборами. Вместо этого рядом с основной машиной устанавливается блок автоматического управления CNC, который не только считывает показания датчиков давления, температуры и пр., а и непосредственно управляет температурой сварочного зеркала, работой приводов рабочего стола, сварочного зеркала и пр. Весь сварочный процесс выполняется в полном смысле автоматически, присутствие оператора не требуется. По окончании сварки блок CNC сохраняет информацию о рекомендованных и фактических параметрах сварочного процесса в своей памяти в виде протокола. Каждый протокол можно распечатать на встроенном или на внешнем принтере или перенести в компьютер для обработки и хранения.
|
|
С низкой или средней степенью автоматизации машины PL 1601 не производятся.
|
Технические характеристики:
|
Модель
|
PL 1600 СNC
|
|
Артикул
|
PС16M
|
|
Рабочий диапазон диаметров, мм:
|
|
|
Прямые швы
Отводы
Прямоугольные тройники и крестовины
Y-тройники
|
900-1600
900-1600
900-1200
900-1200
|
|
Питание, В
|
3х380
|
|
Установленная мощность, Вт
|
59 КВт, 72 А
|
|
Максимальное давление, бар
|
130
|
|
Рабочая площадь гидравлических поршней, см2
|
57,7
|
|
Производительность первого гидронасоса, л/мин
|
10/20
|
|
Производительность второго гидронасоса, л/мин
|
22/44
|
|
Максимальный ход каретки, мм
|
800
|
|
Масса базового комплекта, кг
|
8000
|
|
|
Базовая комплектация
- Основная машина с подвижными столами, с гидравлической системой.
- Блок автоматического управления CNC.
- Электроторцеватель с гидравлической системой ввода/вывода.
- Сварочное зеркало с гидравлической системой ввода/вывода.
- Правый и левый поворотные призматические трубные зажимы Ø1600 мм для выполнения угловых швов в диапазоне 0-45º при производстве отводов.
- Вкладыши Ø900х1000, 1000х1600, 1200х1600, 1400х1600 мм в призматические зажимы.
- Ключи для всех рабочих регулировок машины.
- Инструкция по эксплуатации, сварочные таблицы.
- Деревянный ящик для хранения и транспортировки базового комплекта.
Дополнительные принадлежности
|
|
Фланцедержатель Ø900-1600 мм, арт. PC16MS
|
|
Комплект зажимов для производства прямоугольных тройников Ø1200 мм, арт. PC16MY;
Полный комплект редукционных вкладышей в зажимы для производства прямоугольных тройников (6 половинок на каждый диаметр) Ø900, 1000 мм, арт. PC16MYR1;
|
|
|
