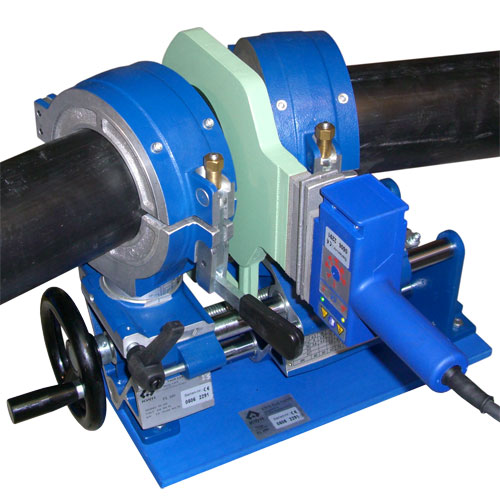

PL-125 и PL-160 – станки стыковой сварки, рассчитанные на профессиональное изготовление отводов из полиэтиленовых труб. Впрочем, с равным успехом и из труб из ПП, ПВДФ, но это гораздо реже требуется.
Идее профессионального изготовления отводов подчинены все особенности станков:
- Конструкция и привод центратора рассчитаны на стыковую сварку полиэтиленовых труб до SDR 7,4 (для ПЭ-80 это соответствует номинальному давлению PN 20, для ПЭ-100 – PN 25) во всем рабочем диапазоне диаметров без ограничений, даже при сварке угловых швов до 30º.
- Широкие хомуты и конструкция привода не позволяют начать сварку от короткого патрубка, выступающего из стены. Зато отлично обеспечивают однозначное положение трубы в хомуте, что важно для изготовления фасонных деталей.
- Мягкая и точная регулировка угла поворота каждого хомута в диапазоне 0-15º.
- Торцеватель и один из хомутов центратора оборудованы удобной системой регулировки положения «от себя – к себе».
- Дополнительный узкий хомут (опция) предназначен для зажима литых фасонных изделий. Высота узкого хомута совпадает с высотой широких хомутов. Таким образом, ось трубы, зажатой в узком хомуте, совпадает с осью трубы в широком хомуте.
- Фланцедержатель (опция) – редкая деталь для сварочных станков с механическим приводом, которая еще более приближает станки PL к серьезным гидравлическим машинам.
Сварочные станки PL-125 и PL-160 поставляются в прочных и долговечных деревянных сундуках с ручками для переноски.
Учет всех мелочей и прочное надежное исполнение с расчетом на многолетнюю эксплуатацию не имеют аналогов на рынке механического оборудования для стыковой сварки полиэтиленовых труб.
Технические характеристики:
|
Наименование
|
PL-125
|
PL-160
|
|
Артикл
|
PL125
|
PL160
|
|
Диаметры сварки встык, мм:
|
25-125
|
40-160
|
|
Угловые швы, °
|
0-30
|
0-30
|
|
Питание, В
|
220
|
220
|
|
Установленная мощность, Вт
|
1600
|
2200
|
|
Масса центратора, кг
|
16
|
18,5
|
|
Масса стандартного комплекта, кг
|
55
|
75
|
|
Габариты сундука, мм
|
570х700х600
|
570х700х690
|
|
|
Комплектация станков PL-125 и PL-160:
|
PL-125
|
PL-160
|
|
Центратор с механическим приводом, с одним неподвижным и одним подвижным хомутом для труб Ø125 мм.
|
Центратор с механическим приводом, с одним неподвижным и одним подвижным хомутом для труб Ø160 мм.
|
|
Сменные вкладыши для хомутов центратора (8 полуколец на каждый диаметр): Ø25, 32, 40, 50, 63, 75, 90, 110 мм
|
Сменные вкладыши для хомутов центратора (8 полуколец на каждый диаметр): Ø40, 50, 63, 75, 90, 110, 125, 140 мм
|
|
Электрический торцеватель с микроконтактом безопасности и регулировкой положения относительно трубы
|
|
Сварочное зеркало с электронным регулятором температуры и качественным тефлоновым покрытием
|
|
Подставка для сварочного зеркала
|
|
Ключи – внутренние шестигранники для всех рабочих регулировок аппарата
|
|
Инструкция / Паспорт
|
|
Деревянный сундук
|
Дополнительные принадлежности (опция):
|
Узкий хомут для PL 125, внутренний Ø125мм (арт.PL125G)
Узкий хомут для PL 160, внутренний Ø160мм (арт.PL160G)
Дополнительные узкие хомуты предназначены для зажима литых фасонных изделий, с короткой шейкой или без прямых участков. Узкий хомут устанавливается вместо стандартного широкого хомута.
|
|
Комплект вкладышей для узкого хомута:
Для PL-125 – полный комплект вкладышей для одного узкого хомута, 2 полукольца на диаметр, Ø25, 32, 40, 50, 63, 75, 90, 110мм (арт. PL125GR)
Для PL-160 – полный комплект вкладышей для одного узкого хомута, 2 полукольца на диаметр, Ø40, 50, 63, 75, 90, 110, 125, 140мм (арт. PL160GR)
|
|
Фланцедержатель для PL 125, для Ø25-125мм (арт.PL125S)
Фланцедержатель для PL 160, для Ø40-160мм (арт.PL160S)
Фланцедержатель предназначен для зажима литого бурта под фланец с коротким патрубком. Далее к короткому патрубку можно приварить длинный патрубок для удобства дальнейшего монтажа в полевых условиях.
Используя фланцедержатель в полевых условиях, бурт под фланец можно приварить сразу к монтируемой трубе.
|
|
