Гидравлическая машина стыковой сварки PT-630

Машина стыковой сварки PT 630

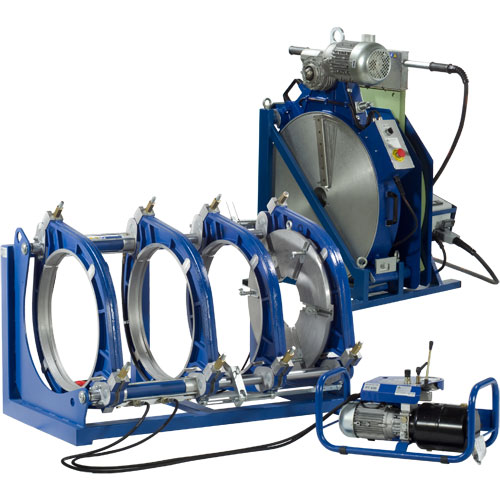

Гидравлическая машина стыковой сварки PT-630
Производитель: Tecnodue (Италия)


Гидравлический аппарат PT-630 предназначен для стыковой сварки полиэтиленовых труб диаметром 315-630 мм без каких-либо ограничений по толщине стенки труб. С равным успехом сваривает встык трубы из ПП, ПВДФ и др. термопластов.

В отличие от модели PT-630-HP с высоким сварочным давлением, у аппарата PT-630 приоритетные процедуры сварки - традиционные, согласно нормам DVS.
Для удобства сварки труб малых диаметров с малой толщиной стенки из ПЭ-80 и ПЭ-100 в сварочную таблицу добавлена процедура при единственном высоком давлении согласно ГОСТ Р 55276.

Возможна аттестация аппарата в НАКС, цена по запросу.

Варианты автоматизации сварочных машин PT 630

PT 630 - неавтоматизированные

Низкая степень автоматизации:
Маркировка машины – PT-630. Управление работой гидравлики – ручное, с помощью органов управления на гидравлическом агрегате. Управление температурой сварочного зеркала – кнопками на панели электронного термостата. Параметры сварки (температура, давление, время) выбираются по сварочным таблицам. Протоколирования нет.

Базовый комплект PT-630:
Цена 1 500 003,55 руб включая НДС


PT 630 LDU - средняя степень автоматизации

Средняя степень автоматизации:
Машина PT-630 плюс съемный блок автоматизации LDU, который устанавливается на гидравлический агрегат сварочной машины и подключается к датчику температуры сварочного зеркала и датчикам давления масла в прямой и обратной ветках гидравлической системы. Блок LDU является навигатором, который рассчитывает оптимальные параметры сварки и по ходу сварочного процесса дает оператору подсказки на дисплее и в форме звуковых сигналов. По окончании сварки параметры сварочного процесса сохраняются в памяти LDU в форме протокола, который можно распечатать на встроенном или внешнем принтере или перенести в компьютер.

Базовый комплект PT-630:
Цена 1 500 003,55 руб включая НДС

Блок LDU:
Цена 370 414,80 руб включая НДС

PT 630 CNC - высокая степень автоматизации

Высокая степень автоматизации:
Маркировка машины – PT-630 CNC. Гидравлический агрегат машины смонтирован в одном корпусе с модулем автоматизации CNC, который не только рассчитывает оптимальные значения параметров сварки, но также непосредственно регулирует температуру сварочного зеркала, управляет гидроприводом и протоколирует сварочный процесс. Устройство автоматического извлечения сварочного зеркала для PT-630 не производится. Поэтому, согласно Российским нормам (СНиП 42-01-2002, п.10.4.5), сварочный аппарат PT-630 CNC не относится к высокой степени автоматизации.

Базовый комплект PT-630 CNC:
Цена 2 109 106,59 руб включая НДС


Технические характеристики:

Наименование PT 630
Артикул
РТ630
Диаметры сварки, мм
315-630
Питание, В
3х400
Установленная мощность, Вт
11500
Шкала манометра, бар
0-160
Рабочая площадь гидравлических поршней, см2
17,27
Максимальный ход каретки, мм
240
Масса базового комплекта, кг
460
Размеры транспортировочного ящика, мм
1770х1570х1310

Базовая комплектация

  • Центратор с гидравлическим приводом, с двумя неподвижными и двумя подвижными трубными хомутами внутренним диаметром 630 мм. На рабочей поверхности хомутов – защелки для крепления редукционных вкладышей. Положение внутреннего неподвижного хомута легко изменяется. На центраторе установлено устройство отрыва сварочного зеркала от торцов труб.
  • Гидравлический агрегат с рычагом включения насоса и клапанами регулировки давления (только для низкой и средней степени автоматизации). Отлично защищен от пыли и влаги. «Быстрые» гидроразъемы запираются при отключении, а также исключают возможность их перепутать друг с другом.
  • Блок автоматизации LDU (только для средней степени автоматизации).
  • Гидравлический агрегат в едином корпусе с модулем автоматизации CNC (только для высокой степени автоматизации).
  • Электрический торцеватель с микроконтактом безопасности.
  • Сварочное зеркало с точным электронным терморегулятором и равномерным распределением температуры по рабочим поверхностям – как и у всех сварочных зеркал Tecnodue. Долговечное трехслойное тефлоновое покрытие с отличными антипригарными свойствами. Сварочное зеркало оборудовано дополнительным стрелочным термометром, который показывает температуру даже при отключении питания.
  • Подставка для хранения и переноски торцевателя и сварочного зеркала.
  • Ключи для всех рабочих регулировок центратора.
  • Инструкция по эксплуатации, сварочные таблицы.
  • Деревянный ящик для хранения и транспортировки комплекта.

Дополнительные принадлежности

Сменные вкладыши для крепления труб: Сменные редукционные вкладыши для крепления труб. Крепление – болтами через отверстия в хомутах центратора.

Ø560х630мм (8 широких полуколец), арт. PT630R560;
Цена 120 649,39 руб включая НДС


Ø500х630мм (8 широких полуколец), арт. PT630R500;
Цена 148 942,03 руб включая НДС


Ø450х500мм (8 широких полуколец), арт. PT500R450;
Цена 64 275,79 руб включая НДС


Ø400х500мм (8 широких полуколец), арт. PT500R400;
Цена 69 214,65 руб включая НДС


Ø355х500мм (8 широких полуколец), арт. PT500R355;
Цена 73 306,85 руб включая НДС


Ø315х500мм (8 широких полуколец), арт. PT500R315;
Цена 91 721,76 руб включая НДС

Фланцедержатель Фланцедержатель Ø315-630мм, арт. PT630S
Фланцедержатель крепится в один из хомутов центратора. Используется для приварки бурта под фланец к торцу трубы.
Цена 101 387,82 руб включая НДС

Электрокран для электроторцевателя и сварочного зеркала, арт. PT630H Электрокран для электроторцевателя и сварочного зеркала, арт. PT630H
Крепится к раме центратора PT-630 с возможностью свободного поворота стрелы. Служит для манипуляций с элекроторцевателем и сварочным зеркалом. Управление – с пульта.
Цена 651 365,61 руб включая НДС
