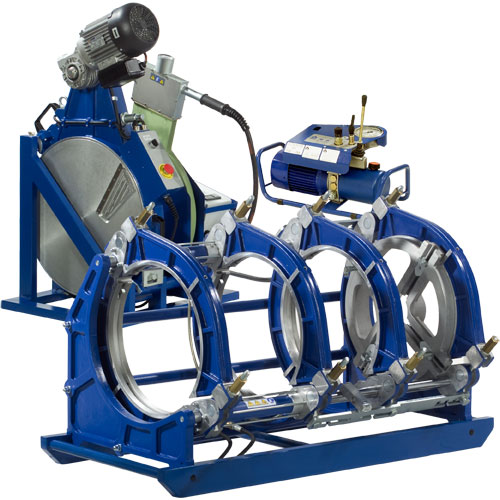

Гидравлическая машина стыковой сварки PT-500 Производитель: Tecnodue (Италия)
Гидравлический аппарат PT-500 предназначен для стыковой сварки полиэтиленовых труб диаметром 200-500 мм без каких-либо ограничений по толщине стенки труб. С равным успехом сваривает встык трубы из ПП, ПВДФ и др. термопластов.
Низкая степень автоматизации:
Маркировка машины – PT-500. Управление работой гидравлики – ручное, с помощью органов управления на гидравлическом агрегате. Управление температурой сварочного зеркала – кнопками на панели электронного термостата. Параметры сварки (температура, давление, время) выбираются по сварочным таблицам. Протоколирования нет.
Средняя степень автоматизации:
Машина PT-500 плюс съемный блок автоматизации LDU, который устанавливается на гидравлический агрегат сварочной машины и подключается к датчику температуры сварочного зеркала и датчикам давления масла в прямой и обратной ветках гидравлической системы. Блок LDU является навигатором, который рассчитывает оптимальные параметры сварки и по ходу сварочного процесса дает оператору подсказки на дисплее и в форме звуковых сигналов. По окончании сварки параметры сварочного процесса сохраняются в памяти LDU в форме протокола, который можно распечатать на встроенном или внешнем принтере или перенести в компьютер.
Высокая степень автоматизации:
Маркировка машины – PT-500 CNC. Гидравлический агрегат машины смонтирован в одном корпусе с модулем автоматизации CNC, который не только рассчитывает оптимальные значения параметров сварки, но также непосредственно регулирует температуру сварочного зеркала, управляет гидроприводом и протоколирует сварочный процесс.
Для того чтобы Российские нормы (СНиП 42-01-2002, п.10.4.5) относили сварочный аппарат PT-500 CNC к высокой степени автоматизации, на него следует установить устройство автоматического извлечения сварочного зеркала MDD (опция). На сварочной машине с высокой степенью автоматизации весь процесс сварки выполняется автоматически, без участия оператора.
Технические характеристики:
Наименование
PT 500
Артикул
РТ500
Диаметры сварки, мм
200-500
Питание, В
220
Установленная мощность, Вт
7770
Шкала манометра, бар
0-160
Рабочая площадь гидравлических поршней, см2
14,13
Максимальный ход каретки, мм
240
Масса базового комплекта, кг
324
Размеры транспортировочного ящика, мм
1620х1500х1260
Базовая комплектация
Центратор с гидравлическим приводом, с двумя неподвижными и двумя подвижными трубными хомутами внутренним диаметром 500 мм. На рабочей поверхности хомутов – защелки для крепления редукционных вкладышей. Положение внутреннего неподвижного хомута легко изменяется. На центраторе установлено устройство отрыва сварочного зеркала от торцов труб.
Гидравлический агрегат с рычагом включения насоса и клапанами регулировки давления (только для низкой и средней степени автоматизации). Отлично защищен от пыли и влаги. «Быстрые» гидроразъемы запираются при отключении, а также исключают возможность их перепутать друг с другом.
Блок автоматизации LDU (только для средней степени автоматизации).
Гидравлический агрегат в едином корпусе с модулем автоматизации CNC (только для высокой степени автоматизации).
Электрический торцеватель с микроконтактом безопасности.
Сварочное зеркало с точным электронным терморегулятором и равномерным распределением температуры по рабочим поверхностям – как и у всех сварочных зеркал Tecnodue. Долговечное трехслойное тефлоновое покрытие с отличными антипригарными свойствами. Сварочное зеркало оборудовано дополнительным стрелочным термометром, который показывает температуру даже при отключении питания.
Подставка для хранения и переноски торцевателя и сварочного зеркала.
Ключи для всех рабочих регулировок центратора.
Инструкция по эксплуатации, сварочные таблицы.
Деревянный ящик для хранения и транспортировки комплекта.
Дополнительные принадлежности
Сменные редукционные вкладыши для крепления труб. Быстрое крепление к защелкам, расположенным на внутренней стороне хомутов центратора. Предусмотрено также крепление болтами через отверстия в хомутах центратора.
Ø450х500мм (6 широких и 2 узких полукольца), арт. PT500E450;
Ø400х500мм (6 широких и 2 узких полукольца), арт. PT500E400;
Ø355х500мм (6 широких и 2 узких полукольца), арт. PT500E355;
Ø315х500мм (8 широких полуколец с защелками для крепления меньших вкладышей), арт. PT500E315;
Ø315х500мм (2 узких полукольца), арт. PT500G315;
Ø280х315мм (6 широких и 2 узких полукольца), арт. PT315E280;
Ø250х315мм (8 широких полуколец с защелками для крепления меньших вкладышей), арт. PT315E250;
Ø250х315мм (2 узких полукольца), арт. PT315G250;
Ø225х250мм (6 широких и 2 узких полукольца), арт. PT250E225;
Ø200х250мм (6 широких и 2 узких полукольца), арт. PT250E200;
«Узкими» условно называют полукольца со скосом рабочей поверхности для фиксации литых отводов.
Узкий полухомут для центратора, арт. PT500G
Полухомут со скосом рабочей поверхности. Устанавливается на центратор вместо одного из стандартных «широких» полухомутов. Служит для фиксации литых отводов Ø500 мм, которые не имеют прямой «шейки».
Фланцедержатель Ø200-500мм, арт. PT500S
Фланцедержатель крепится в один из хомутов центратора. Используется для приварки бурта под фланец к торцу трубы.
MDD – устройство автоматического извлечения сварочного зеркала, арт. PT500TD
Устанавливается на центратор аппарата PT-500 любой степени автоматизации, не конфликтует с электрокраном при одновременном использовании. Срабатывает при разведении труб после нагрева торцов и мягко поднимает сварочное зеркало в верхнее положение.
Электрокран для электроторцевателя и сварочного зеркала, арт. PT500H
Крепится к раме центратора PT-500 с возможностью свободного поворота стрелы, не конфликтует с устройством извлечения зеркала при одновременном использовании. Служит для манипуляций с элекроторцевателем и сварочным зеркалом. Управление – с пульта.
WA-500 – центратор для ремонтных работ, арт. WA500B
Облегченный безрамный центратор с одним подвижным и двумя неподвижными хомутами внутренним диаметром 500 мм, с отверстиями под винты крепления редукционных вкладышей. Внешний неподвижный хомут легко демонтируется, еще более облегчая центратор WA-500.
Центратор WA не накладывает никаких ограничений на толщину стенки свариваемых труб и не препятствует автоматизации и протоколированию сварочного процесса.
Используется для выполнения ремонтных работ на трубопроводах, когда требуется стыковая сварка пластиковых труб на весу.
По запросу центратор WA может поставляться ВМЕСТО обычного центратора в базовом комплекте машин PT. Такой комплект, очевидно, дешевле обычного базового комплекта.
