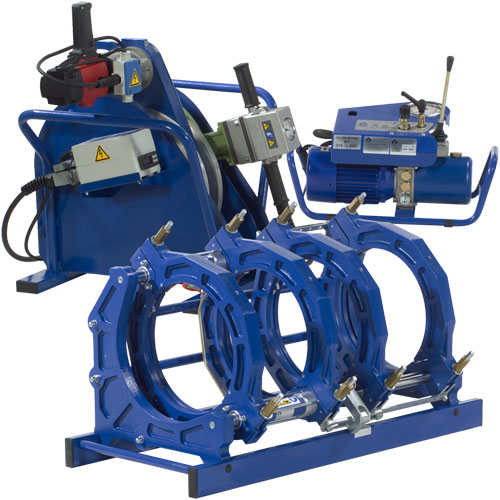

Гидравлическая машина стыковой сварки PT-355

Машина стыковой сварки PT 355


Гидравлическая машина стыковой сварки PT-355
Производитель: Tecnodue (Италия)


Гидравлический аппарат PT-355 предназначен для стыковой сварки труб из ПЭ-80 и ПЭ-100 в диапазоне Ø63-355 мм, а также труб из ПЭ-63, ПП, ПВДФ и др. термопластов в диапазоне Ø90-355 мм без каких-либо ограничений по толщине стенки.

В отличие от модели PT-355-HP с высоким сварочным давлением, у аппарата PT-355 приоритетные процедуры сварки - традиционные, согласно нормам DVS.
Для удобства сварки труб малых диаметров с малой толщиной стенки из ПЭ-80 и ПЭ-100 в сварочную таблицу добавлена процедура при единственном высоком давлении согласно ГОСТ Р 55276. Сварка труб Ø63-75 с точным соблюдением сварочных параметров возможна только по этой процедуре.

Средняя и высокая степень автоматизации сварки предназначены для сварки газопроводов и пр. опасных производственных объектов. Предлагаем ознакомиться с Особенностями сварки ПНД труб при строительстве газораспределительных сетей. Аттестация аппаратов в НАКС - по запросу.

Гарантийный срок 2 года.

Варианты автоматизации сварочных машин PT 355:

PT 355 - неавтоматизированные

Низкая степень автоматизации:
Маркировка машины – PT-355. Управление работой гидравлики – ручное, с помощью органов управления на гидравлическом агрегате. Управление температурой сварочного зеркала – кнопками на панели электронного термостата. Параметры сварки (температура, давление, время) выбираются по сварочным таблицам. Протоколирования нет.

Базовый комплект PT-355:
Цена 827 330,28 руб включая НДС

PT 355 LDU - средняя степень автоматизации

Средняя степень автоматизации:
Машина PT-355 плюс съемный блок автоматизации LDU, который устанавливается на гидравлический агрегат сварочной машины и подключается к датчику температуры сварочного зеркала и датчикам давления масла в прямой и обратной ветках гидравлической системы. Блок LDU является навигатором, который рассчитывает оптимальные параметры сварки и по ходу сварочного процесса дает оператору подсказки на дисплее и в форме звуковых сигналов. По окончании сварки параметры сварочного процесса сохраняются в памяти LDU в форме протокола, который можно распечатать на встроенном или внешнем принтере или перенести в компьютер.

Базовый комплект PT-355:
Цена 827 330,28 руб включая НДС
Блок LDU:
Цена 370 414,80 руб включая НДС

PT 355 CNC - высокая степень автоматизации

Высокая степень автоматизации:
Маркировка машины – PT-355 CNC. Гидравлический агрегат машины смонтирован в одном корпусе с модулем автоматизации CNC, который не только рассчитывает оптимальные значения параметров сварки, но также непосредственно регулирует температуру сварочного зеркала, управляет гидроприводом и протоколирует сварочный процесс.

Для того чтобы Российские нормы (СНиП 42-01-2002, п.10.4.5) относили сварочный аппарат PT-355 CNC к высокой степени автоматизации, на него следует установить устройство автоматического извлечения сварочного зеркала MDD (опция). На сварочной машине с высокой степенью автоматизации весь процесс сварки выполняется автоматически, без участия оператора.

Базовый комплект PT-355 CNC:
Цена 1 424 509,49 руб включая НДС

Устройство MDD – см. ниже

Возможна аттестация в НАКС, цена – по запросу.

Технические характеристики:

Наименование PT 355
Артикул
РТ355
Диаметры сварки, мм
90-355
Питание, В
230
Установленная мощность, Вт
5130
Шкала манометра, бар
0-160
Рабочая площадь гидравлических поршней, см2
8,46
Максимальный ход каретки, мм
150
Масса базового комплекта, кг
187
Размеры транспортировочного ящика, мм
1260х1200х850

Базовая комплектация:

  • Центратор с гидравлическим приводом, с двумя неподвижными и двумя подвижными трубными хомутами внутренним диаметром 355 мм. На рабочей поверхности хомутов – защелки для крепления редукционных вкладышей. Положение внутреннего неподвижного хомута легко изменяется. На центраторе установлено устройство отрыва сварочного зеркала от торцов труб.
  • Гидравлический агрегат с рычагом включения насоса и клапанами регулировки давления (только для низкой и средней степени автоматизации). Отлично защищен от пыли и влаги. «Быстрые» гидроразъемы запираются при отключении, а также исключают возможность их перепутать друг с другом.
  • Блок автоматизации LDU (только для средней степени автоматизации).
  • Гидравлический агрегат в едином корпусе с модулем автоматизации CNC (только для высокой степени автоматизации).
  • Электрический торцеватель с микроконтактом безопасности.
  • Сварочное зеркало с точным электронным терморегулятором и равномерным распределением температуры по рабочим поверхностям – как и у всех сварочных зеркал Tecnodue. Долговечное трехслойное тефлоновое покрытие с отличными антипригарными свойствами. Сварочное зеркало оборудовано дополнительным стрелочным термометром, который показывает температуру даже при отключении питания.
  • Подставка для хранения и переноски торцевателя и сварочного зеркала.
  • Ключи для всех рабочих регулировок центратора.
  • Инструкция по эксплуатации, сварочные таблицы.
  • Деревянный ящик для хранения и транспортировки комплекта.

Дополнительные принадлежности:

Сменные вкладыши для крепления труб: Сменные редукционные вкладыши для крепления труб. Быстрое крепление к защелкам, расположенным на внутренней стороне хомутов центратора. Предусмотрено также крепление болтами через отверстия в хомутах центратора.

Ø315х355мм (6 широких и 2 узких полукольца), арт. PT355E315;
Цена 34 148,72 руб включая НДС


Ø280х355мм (6 широких и 2 узких полукольца), арт. PT355E280;
Цена 43 673,67 руб включая НДС


Ø250х355мм (8 широких полуколец с защелками для крепления меньших вкладышей), арт. PT355E250;
Цена 56 020,83 руб включая НДС


Ø250х355мм (2 узких полукольца), арт. PT355G250;
Цена 11 429,94 руб включая НДС


Ø225х250мм (6 широких и 2 узких полукольца), арт. PT250E225;
Цена 12 982,16 руб включая НДС


Ø200х250мм (6 широких и 2 узких полукольца), арт. PT250E200;
Цена 13 687,71 руб включая НДС


Ø180х250мм (6 широких и 2 узких полукольца), арт. PT250E180;
Цена 14 675,48 руб включая НДС


Ø160х250мм (6 широких и 2 узких полукольца), арт. PT250E160;
Цена 15 451,59 руб включая НДС


Ø140х250мм (6 широких и 2 узких полукольца), арт. PT250E140;
Цена 15 945,48 руб включая НДС


Ø125х250мм (6 широких и 2 узких полукольца), арт. PT250E125;
Цена 16 651,03 руб включая НДС


Ø110х250мм (6 широких и 2 узких полукольца), арт. PT250E110;
Цена 17 427,13 руб включая НДС


Ø90х250мм (6 широких и 2 узких полукольца), арт. PT250E090;
Цена 17 779,91 руб включая НДС

«Узкими» условно называют полукольца со скосом рабочей поверхности для фиксации литых отводов.

Узкий полухомут для центратора, арт. PT355G Узкий полухомут для центратора, арт. PT355G
Полухомут со скосом рабочей поверхности. Устанавливается на центратор вместо одного из стандартных «широких» полухомутов. Служит для фиксации литых отводов Ø355 мм, которые не имеют прямой «шейки».
Цена 12 135,49 руб включая НДС

Фланцедержатель Фланцедержатель Ø90-355мм, арт. PT355S
Фланцедержатель крепится в один из хомутов центратора. Используется для приварки бурта под фланец к торцу трубы.
Цена 57 855,26 руб включая НДС

Устройство автоматического извлечения сварочного зеркала, арт. PT160TD MDD – устройство автоматического извлечения сварочного зеркала, арт. PT355TD
Устанавливается на центратор аппарата PT-355 любой степени автоматизации. Срабатывает при разведении труб после нагрева торцов и мягко поднимает сварочное зеркало в верхнее положение.
Цена 230 080,51 руб включая НДС

WA-355 – центратор для ремонтных работ, арт. WA355B

WA-355 – центратор для ремонтных работ, арт. WA355B
Облегченный безрамный центратор с одним подвижным и двумя неподвижными хомутами внутренним диаметром 355 мм, с отверстиями под винты крепления редукционных вкладышей. Внешний неподвижный хомут легко демонтируется, еще более облегчая центратор WA-355.
Центратор WA не накладывает никаких ограничений на толщину стенки свариваемых труб и не препятствует автоматизации и протоколированию сварочного процесса.
Используется для выполнения ремонтных работ на трубопроводах, когда требуется стыковая сварка пластиковых труб на весу.

Цена 210 183,94 руб включая НДС


По запросу центратор WA может поставляться ВМЕСТО обычного центратора в базовом комплекте машин PT. Такой комплект, очевидно, дешевле обычного базового комплекта.
