Гидравлическая машина стыковой сварки PT-160

Купить в магазине Инструкция Сварочная таблица Видео Видео Видео

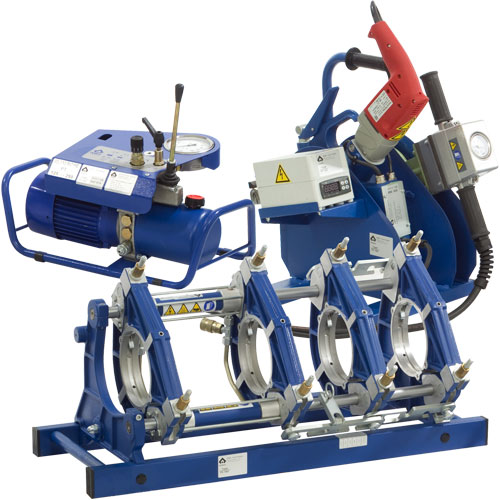

Гидравлическая машина стыковой сварки PT-160
Производитель: Tecnodue (Италия)

Гидравлический аппарат PT-160 предназначен для стыковой сварки полиэтиленовых труб диаметром 40-160 мм без каких-либо ограничений по толщине стенки труб. С равным успехом сваривает встык трубы из ПП, ПВДФ и др. термопластов.

Для удобства сварки труб малых диаметров с малой толщиной стенки из ПЭ-80 и ПЭ-100 в сварочную таблицу добавлена процедура при единственном высоком давлении согласно ГОСТ Р 55276.

Крепление сменных редукционных вкладышей – на защелках, которые установлены на рабочих поверхностях хомутов.

Варианты автоматизации сварочных машин PT 160

Низкая степень автоматизации: Маркировка машины – PT-160. Управление работой гидравлики – ручное, с помощью органов управления на гидравлическом агрегате. Управление температурой сварочного зеркала – кнопками на панели электронного термостата. Параметры сварки (температура, давление, время) выбираются по сварочным таблицам. Протоколирования нет. Базовый комплект PT-160:

Средняя степень автоматизации: Машина PT-160 плюс съемный блок автоматизации LDU, который устанавливается на гидравлический агрегат сварочной машины и подключается к датчику температуры сварочного зеркала и датчикам давления масла в прямой и обратной ветках гидравлической системы. Блок LDU является навигатором, который рассчитывает оптимальные параметры сварки и по ходу сварочного процесса дает оператору подсказки на дисплее и в форме звуковых сигналов. По окончании сварки параметры сварочного процесса сохраняются в памяти LDU в форме протокола, который можно распечатать на встроенном или внешнем принтере или перенести в компьютер.

Высокая степень автоматизации: Маркировка машины – PT-160 CNC. Гидравлический агрегат машины смонтирован в одном корпусе с модулем автоматизации CNC, который не только рассчитывает оптимальные значения параметров сварки, но также непосредственно регулирует температуру сварочного зеркала, управляет гидроприводом и протоколирует сварочный процесс. Для того чтобы Российские нормы (СНиП 42-01-2002, п.10.4.5) относили сварочный аппарат PT-160 CNC к высокой степени автоматизации, на него следует установить устройство автоматического извлечения сварочного зеркала MDD (опция). На сварочной машине с высокой степенью автоматизации весь процесс сварки выполняется автоматически, без участия оператора.

Возможна аттестация в НАКС, цена – по запросу.

Технические характеристики:

Базовая комплектация

• Центратор с гидравлическим приводом, с двумя неподвижными и двумя подвижными трубными хомутами внутренним диаметром 160 мм. На рабочей поверхности хомутов – защелки для крепления редукционных вкладышей. Положение внутреннего неподвижного хомута легко изменяется. На центраторе установлено устройство отрыва сварочного зеркала от торцов труб.
• Гидравлический агрегат, с рычагом включения насоса и клапанами регулировки давления (только для низкой и средней степени автоматизации). Отлично защищен от пыли и влаги. «Быстрые» гидроразъемы запираются при отключении, а также исключают возможность их перепутать друг с другом.
• Блок автоматизации LDU (только для средней степени автоматизации).
• Гидравлический агрегат в едином корпусе с модулем автоматизации CNC (только для высокой степени автоматизации).
• Электрический торцеватель с микроконтактом безопасности.
• Сварочное зеркало с точным электронным терморегулятором и равномерным распределением температуры по рабочим поверхностям – как и у всех сварочных зеркал Tecnodue. Долговечное трехслойное тефлоновое покрытие с отличными антипригарными свойствами. Сварочное зеркало оборудовано дополнительным стрелочным термометром, который показывает температуру даже при отключении питания.
• Подставка для хранения и переноски торцевателя и сварочного зеркала.
• Ключи для всех рабочих регулировок центратора.
• Инструкция по эксплуатации, сварочные таблицы.
• Деревянный ящик для хранения и транспортировки комплекта.

Дополнительные принадлежности:

	Сменные редукционные вкладыши для крепления труб. Быстрое крепление к защелкам, расположенным на внутренней стороне хомутов центратора. Предусмотрено также крепление болтами через отверстия в хомутах центратора. Ø140х160мм (6 широких и 2 узких полукольца), арт. PT160E140; Ø125х160мм (6 широких и 2 узких полукольца), арт. PT160E125; Ø110х160мм (6 широких и 2 узких полукольца), арт. PT160E110; Ø90х160мм (6 широких и 2 узких полукольца), арт. PT160E090; Ø75х160мм (6 широких и 2 узких полукольца), арт. PT160E075; Ø63х160мм (6 широких и 2 узких полукольца), арт. PT160E063; Ø50х160мм (6 широких и 2 узких полукольца), арт. PT160E050; Ø40х160мм (6 широких и 2 узких полукольца), арт. PT160E040; «Узкими» условно называют полукольца со скосом рабочей поверхности для фиксации литых отводов.
	Узкий полухомут для центратора, арт. PT160G Полухомут со скосом рабочей поверхности. Устанавливается на центратор вместо одного из стандартных «широких» полухомутов. Служит для фиксации литых отводов Ø160 мм, которые не имеют прямой «шейки».
	Фланцедержатель Ø40-160мм, арт. PT160S Фланцедержатель крепится в один из хомутов центратора. Используется для приварки бурта под фланец к торцу трубы.
	MDD – устройство автоматического извлечения сварочного зеркала, арт. PT160TD Устанавливается на центратор аппарата PT-160 любой степени автоматизации. Срабатывает при разведении труб после нагрева торцов и мягко поднимает сварочное зеркало в верхнее положение.
