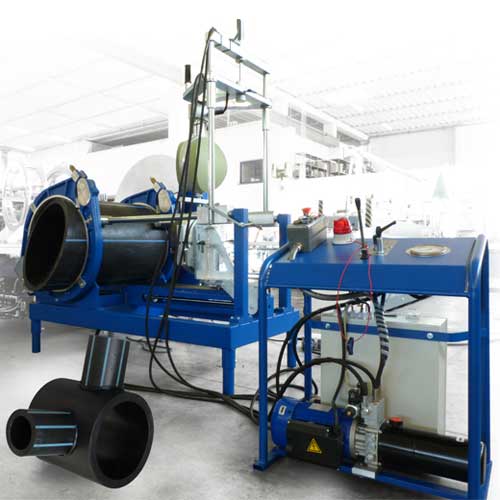

Цеховой сварочный аппарат SDI-630 для изготовления редукционных тройников
Производитель: Tecnodue (Италия)

Машина SDI 630 предназначена для производства неравнопроходных (редукционных) тройников из термопластов путем приварки патрубка (седловой врезки) Ø90-315мм к основной трубе Ø315-630мм.

Ограничения и рекомендации:

- Диаметр патрубка DN₂ может лишь незначительно превышать половину диаметра основной трубы DN₁. В противном случае давление, необходимое для приварки патрубка, может деформировать основную трубу.

- После приварки патрубка и вырезки отверстия в основной трубе кольцевая жесткость основной трубы локально снижается. Этот эффект тем сильнее, чем больше DN₂ патрубка по отношению к DN₁ трубы. В наихудшем случае, когда DN₂ равен половине DN₁, сварное соединение имеет прочность на одну ступень SDR ниже, чем исходные труба и патрубок. Следует предусмотреть запас толщины стенки патрубка или трубы+патрубка.

Диаметр хомутов для основной трубы – 630 мм, для седловой врезки – 315 мм. Для фиксации трубы Ø315-560 мм и патрубка Ø90-280 в комплектацию включены легкосплавные редукционные вкладыши в хомуты. На одной стороне патрубка следует выполнить радиусный рез, соответствующий диаметру трубы.

На нагреватель устанавливается комплект сварочных насадок с тефлоновым покрытием – вогнутая для основной трубы и выпуклая для патрубка (седловой врезки). Насадки на нагреватель (см. ниже) в базовую комплектацию не включены.

Гидравлическая система управляется вручную с панели управления, по сварочным таблицам, и имеет 2 контура: для горизонтального перемещения патрубка и для вертикального перемещения нагревателя.

Чтобы максимально сохранить жесткость основной трубы на время сварки, отверстие в трубе сверлят после сварки и остывания шва. Для этого используют низкооборотную дрель и сверло-коронку подходящего диаметра.

Характеристики и цена:

Модель	SDI 630
Диаметры основной трубы, мм:	315-630
Диаметры седловой врезки, мм	90-315
Питание, В	230
Энергопотребление	4500 Вт, 21 А
Масса, кг	770

Сварочные насадки:

Артикул	DN₂ патрубка	DN₁ трубы
BU090315	90	315
BU090355	90	355
BU090400	90	400
BU090450	90	450
BU090500	90	500
BU090560	90	560
BU090630	90	630
BU110315	110	315
BU110355	110	355
BU110400	110	400
BU110450	110	450
BU110500	110	500
BU110560	110	560
BU110630	110	630
BU125315	125	315
BU125355	125	355
BU125400	125	400
BU125450	125	450
BU125500	125	500
BU125560	125	560
BU125630	125	630
BU140315	140	315
BU140355	140	355
BU140400	140	400
BU140450	140	450
BU140500	140	500
BU140560	140	560
BU140630	140	630
BU160315	160	315
BU160355	160	355
BU160400	160	400
BU160450	160	450
BU160500	160	500
BU160560	160	560
BU160630	160	630
BU180355	180	355
BU180400	180	400
BU180450	180	450
BU180500	180	500
BU180560	180	560
BU180630	180	630
BU200400	200	400
BU200450	200	450
BU200500	200	500
BU200560	200	560
BU200630	200	630
BU225450	225	450
BU225500	225	500
BU225560	225	560
BU225630	225	630
BU250500	250	500
BU250560	250	560
BU250630	250	630
BU280560	280	560
BU280630	280	630
BU315630	315	630
