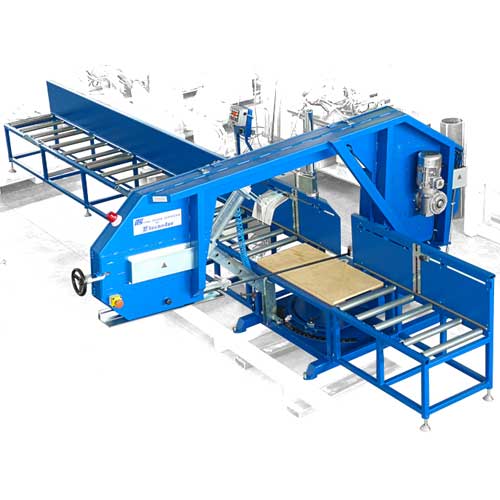

Ленточно-пильный станок ST-1000

Ленточно-пильный станок ST-1000


Ленточно-пильный станок ST-1000
Производитель: Tecnodue (Италия)


Ленточно-пильный станок для прецизионной угловой резки пластиковых труб (ПНД, ПП, ПВХ и пр.) диаметром 200-1000мм. Угол реза регулируется в диапазоне от -22,5º (поворотом корпуса пилы влево) до +67,5º (поворотом вправо). Угол реза регулируется в диапазоне от -22,5º (поворотом корпуса пилы влево) до +67,5º (поворотом вправо). Точность настройки угла обеспечивается крупной шкалой угла поворота. В отличие от станков ST-630 и ST-1200, станок ST-1000 имеет ограничения угла реза для труб большого диаметра (см. таблицу тех. характеристик).

Рабочий стол горизонтальный, с роликовыми опорами; вертикальная задняя стенка снабжена несколькими вертикальными шкалами для выравнивания отметки горизонтальной плоскости трубы. Дополнительное удобство горизонтального стола – возможность сочетания с транспортерами.

Труба прижимается к левой части стола пневматическим зажимом с регулируемым давлением. Зажим снабжен парой основных губок для фиксации труб Ø200-1000 мм. Дополнительно в комплектацию включена пара губок для фиксации труб Ø90-200 мм; резка труб малого диаметра не считается основным назначением станка и в спецификации не отражена. На правой стороне стола предусмотрен механический зажим для отрезаемого куска трубы.

Подача пилы – наклоном корпуса пилы, с бесступенчато регулируемым гидравлическим приводом, микроконтактом безопасности и автоматическим отключением подачи пилы и привода ленты по окончании реза.

Привод ленты – асинхронный мотор-редуктор. Оптимальная скорость ленты обеспечивается передаточным числом редуктора, не регулируется.

Для устранения резонанса ленты предусмотрена регулировка натяжения ленты с крупным чувствительным динамометром.

Шкивы для ленты имеют большой диаметр, это снижает кривизну изгиба ленты и усталость металла.

Для удаления скапливающейся стружки и охлаждения ленты в ключевых точках установлены сопла сжатого воздуха.

Устройства безопасности: заземление станка, микроконтакт для контроля закрытия корпуса пилы, аварийное отключение по перегрузке электродвигателя гидронасоса, аварийное отключение по перегрузке мотор-редуктора привода ленты, аварийное отключение при резонансе или обрыве ленты, кнопка аварийного ручного отключения.

Отличительная особенность ленточно-пильных станков Tecnodue – добротность и внимание к деталям.

В качестве опции станок может оснащаться лазерным указателем линии реза.

Технические характеристики:

Диапазон диаметров трубы200-1000 мм
Диапазон углов резаот -22,5º до +67,5º
MAX угол для Ø1000 мм11,25º
MAX угол для Ø800 мм22,5º
MAX угол для Ø630 мм67,5º
Питание380 В (3Ф+Н+З), 50 Гц
Установленная мощность2700 Вт, 6,0 A, IP 54
Мотор привода ленты2200 Вт, 1450 мин-1, 4,8 A, IP 55
Передача вращения на шкивЗубчатый редуктор
Скорость ленты320 м/мин
Размеры ленты7780÷7850 х 25÷27 x 0,9÷1,2 мм
Заточка лентыZ10 для малой толщ. стенки
Z6 для средней толщ. стенки
Z2 для большой толщ. стенки
Мотор гидроагрегата440 Вт, 1640 мин-1, 1,1 А, IP 55
Производительность насоса1,2 л/мин (1000 мин-1)
Гидравлическое маслоISO 46
Объем масляного бака1,5 л
Требования к сжатому воздуху6 бар
Рабочие габариты3300х3550х3200 мм
Масса1550 кг
